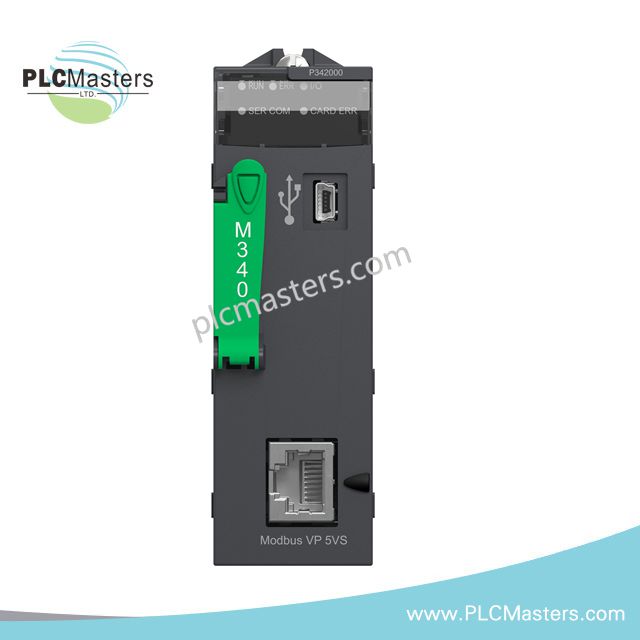

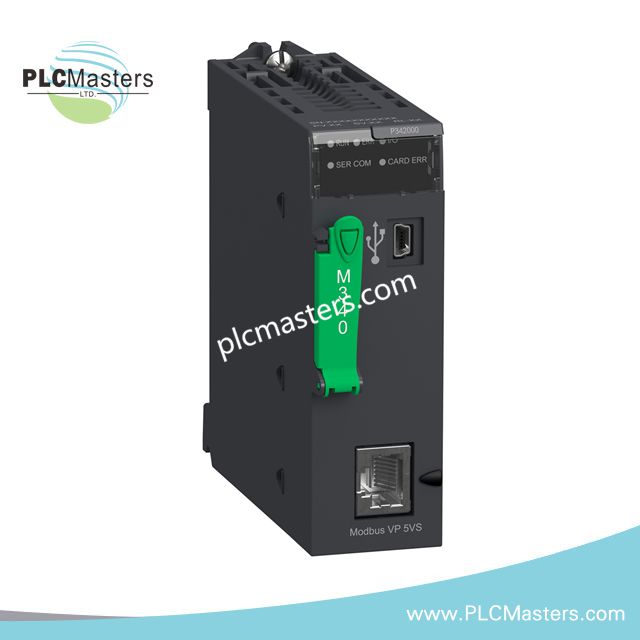

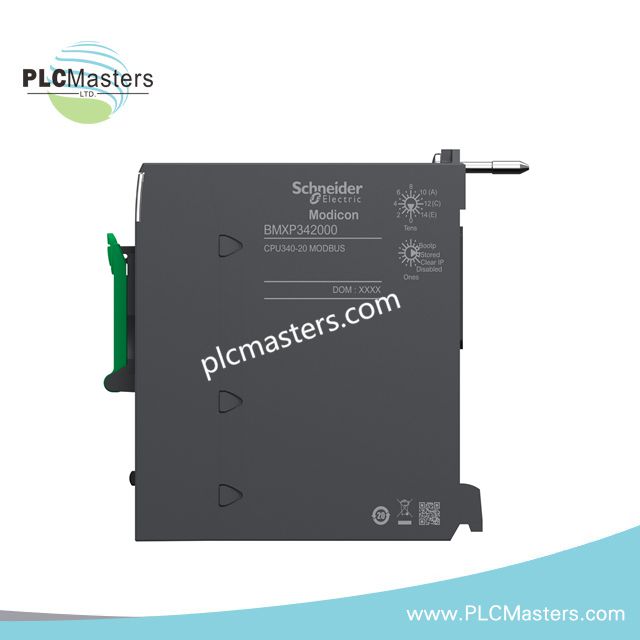

Schneider BMXP342000 İşlemci Modülü

Genel Bakış

 Schneider Electric BMXP342000 , Modicon M340 otomasyon platformu için yüksek performanslı bir işlemci modülüdür. 1024 adet ayrık ve 256 adet analog G/Ç noktasını yönetir. Bu modül, güvenilir ağ kontrolü için entegre Modbus iletişimini destekler. Karmaşık makine kontrolü, dağıtılmış G/Ç sistemleri ve proses otomasyonu için uygundur. Kompakt tasarımı hızlı kurulum ve tak-çalıştır işletimi sağlar. Dahili bellek kartı aracılığıyla gerçek zamanlı tanılama ve bellek yedeklemesi sunar. Modül, endüstri standartları ve sertifikasyonlarına uygundur, güvenli ve sağlam çalışma sağlar. Modülün net ağırlığı 0,4 lb (0,2 kg) olup, kolay taşınabilir ve kurulabilir.

Teknik Özellikler

• Platform: Modicon M340 otomasyon platformu

• Modül Türü: İşlemci modülü (CPU)

• Ayrık G/Ç Kapasitesi: 1024 nokta (çoklu raf konfigürasyonu)

• Analog G/Ç Kapasitesi: 256 nokta (çoklu raf, 66 tek raf)

• Raf Sayısı: 4

• Uygulamaya Özel Kanallar: 36

• İletişim: Modbus, 2 Ethernet modülü, 4 AS-Arayüz modülü

• Seri Bağlantılar: RS232C ve RS485, 0.3–19.2 kbit/s, yarı/tam dubleks

• USB Portu: Programlama ve veri aktarımı için 12 Mbit/s

• Dahili RAM: 4096 kB (256 kB veri, 3584 kB program/sabitler/simgeler)

• Bellek Kartı: Programlar ve veriler için yedekleme amaçlı temin edilen BMXRMS008MP

• İşlem Hızı: 0.18 µs Boolean, talimat başına 1.74 µs kayan nokta

• Görevler: 1 ana döngüsel görev, 1 hızlı periyodik görev, 32 olay görevi

• Kontrol Talimatları: %65 Boolean + %35 sabit aritmetik ile 4.2 Kinst/ms

• Akım Tüketimi: 24 V DC'de 72 mA

• Durum LED'leri: ÇALIŞMA, G/Ç hatası, bellek kartı hatası, işlemci/sistem hatası, Modbus etkinliği

• Koruma: IP20, TC koruyucu işlem

• Çalışma Sıcaklığı: 0–60 °C (32–140 °F)

• Nem: %5–95 yoğuşmasız

• Sertifikalar: CE, UL, CSA, RCM, EAC, UKCA, HazLoc Sınıf I Bölüm 2 A–D

• Standartlar: IEC 61131-2, IEC 61010-2-201, UL/CSA 61010-2-201, IACS E10, EN/IEC 61000-6-5/6, EN/IEC 61850-3

• Net Ağırlık: 0.2 kg
