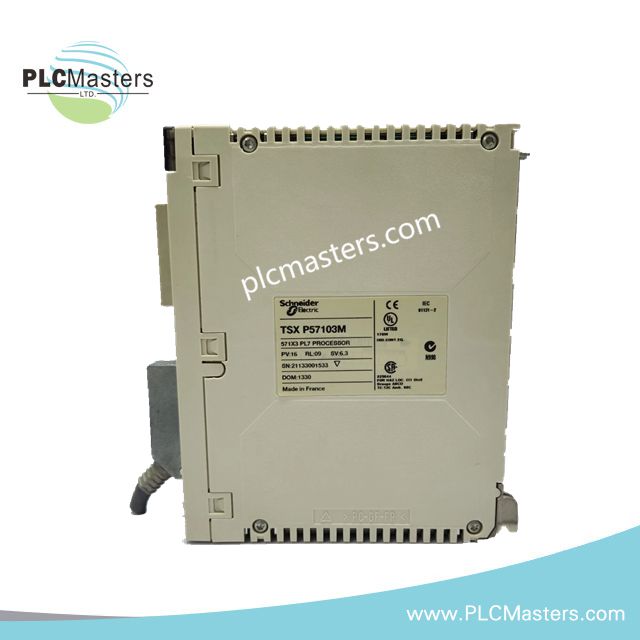

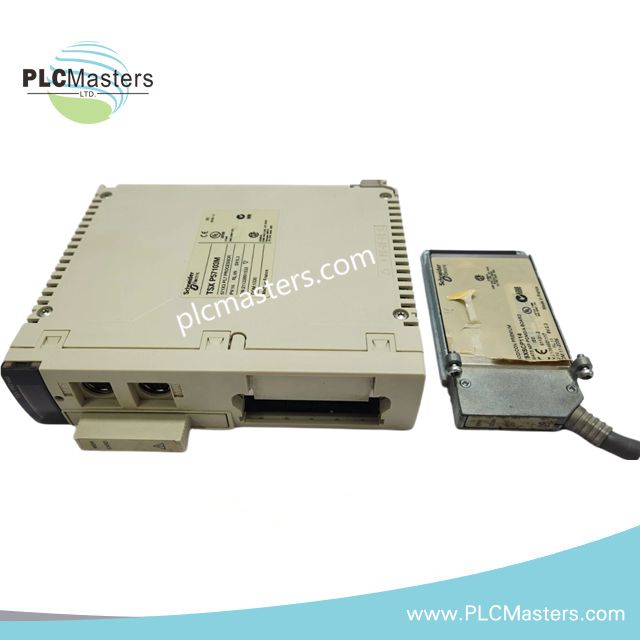

Schneider Electric TSXP57103M Tek Formatlı PL7 İşlemci

Açıklama

Schneider Electric TSXP57103M , güvenilir performans ve esnek sistem mimarisi gerektiren modüler otomasyon görevleri için tasarlanmış çok yönlü bir mikro PLC'dir. 32 Kword dahili RAM'i sayesinde stabil işlem gücü sağlar ve Boolean ile aritmetik talimatlar arasında öngörülebilir yürütme sürelerini korur. Ayrıca, işlemci çoklu raf konfigürasyonlarını ve geniş bir I/O genişletme seçenek yelpazesini desteklediği için karmaşık kurulumlara iyi uyum sağlar. Mühendisler, bu modülü uzun ömür döngüsü, endüstriyel ortamlarda tutarlı davranışı ve PL7 Junior/Pro yazılımı ile sorunsuz entegrasyonu nedeniyle değer verirler.

Fonksiyonel Öne Çıkanlar

TSXP57103M, ölçeklenebilir kontrol stratejilerini destekleyen hız, kapasite ve bağlantının dengeli bir karışımını sunar. Ayrıca, entegre seri iletişim portları mevcut TSX Micro sistemlerinde devreye alma ve bakım faaliyetlerini basitleştirir. Modül, hem 100 V hem de 240 V'da yüksek giriş akımlarını yöneterek zorlu elektrik ortamlarında güvenilir başlatma koşulları sağlar. Bu nedenle, geniş modülerlik ve kanıtlanmış saha deneyimi ile istikrarlı CPU performansı arayan OEM'ler ve tesis mühendisleri için uygundur.

Teknik Özellikler

(Shopify / WordPress için Düz Metin Formatı)

Genel

• Üretici: Schneider Electric

• Ürün Serisi: TSX Micro PLC'ler

• Model: TSXP57103M

• EAN: 3595862023825

• Net Ağırlık: 0.38 kg

Bellek & İşlem

• Dahili RAM: 32 Kkelime veri (PCMCIA kartı ile)

• Dahili RAM: 32 Kkelime program + veri (PCMCIA kartı olmadan)

• PCMCIA Depolama: 128 Kkelime veri / 64 Kkelime program

• Boolean Yürütme Süresi: 0.5 µs (kart yok) / 0.6 µs (kart ile)

• Kelime/Sabit Nokta: 0.62 µs (kart yok) / 0.87 µs (kart ile)

• Kayan Nokta: 44 µs

• Talimat Hızı: 1.52 Kinst/ms'ye kadar

Sistem Mimarisi

• Desteklenen Raflar: 2 raf (12 yuva) veya 4 raf (4/6/8 yuva)

• Dijital G/Ç Kapasitesi: 512 G/Ç

• Analog G/Ç Kapasitesi: 24 G/Ç

• Uygulamaya Özel Kanallar: 8

• İletişim Modülleri: 1 ağ modülü, 2 AS-Arayüzü bus modülü, 1 CANopen modülü

Bağlantı

• Entegre Portlar: İzole olmayan seri bağlantı, 2 × mini-DIN, 19.2 kbit/s

• Yerel Göstergeler: ÇALIŞIYOR (yeşil), G/Ç hatası (kırmızı), HATA (kırmızı), TER etkinliği (sarı)

Elektrik & Çevresel

• Giriş Akımı: 240 V'da 38 A / 100 V'da 38 A

• Akım Tüketimi: 5 V DC'de 440 mA

• Çalışma Sıcaklığı: 0…60°C (32…140°F)

• Depolama Sıcaklığı: –25…70°C (–13…158°F)

• Nem: %10…95 yoğuşmasız (çalışma)

• Koruma: IP20

• Sertifikalar: CE, UL508, CSA, DNV, GL, BV, ABS, LR, RINA

Tipik Uygulamalar

Bu işlemci, kararlı çevrim süreleri ve modüler genişleme gerektiren makine kontrolü, paketleme hatları, malzeme taşıma sistemleri ve yardımcı yönetim uygulamalarına iyi uyum sağlar. Örneğin, OEM'ler TSXP57103M'yi güvenilir ayrık işlem ve orta düzey analog performans gerektiren çoklu raf sistemlerine entegre eder. Entegratörler, olay odaklı görevleri veya karma Boolean-aritmetik iş yüklerini koordine ederken öngörülebilir zamanlama davranışını takdir eder.

Destek & Bakım

TSXP57103M, net LED teşhisleri ve iyi belgelenmiş PL7 programlama araçları ile uzun vadeli bakım desteği sağlar. Ayrıca, Schneider Electric firmware güncellemeleri, yedek parça temini ve M340 platformuna geçiş yolları sunar. Önerilen halefi,  BMXP342020, modern ağ mimarileri ve genişletilmiş G/Ç kapasiteleri ile uyumluluğu garanti eder.

SSS

S1: TSXP57103M ile hangi programlama yazılımı kullanılır?
Modül, TSX Micro sistemleri için yapılandırılmış araçlar sunan PL7 Junior/Pro ile programlanır.

S2: Bu PLC çoklu raf kurulumlarını destekliyor mu?
Evet, sistem düzenine bağlı olarak her biri 12 yuvalı iki rafı veya 4, 6 veya 8 yuvalı dört rafa kadar destekler.

S3: TSXP57103M'nin çalışması için bir PCMCIA kartı gerekiyor mu?
Hayır, kart olmadan normal çalışır, ancak gerektiğinde PCMCIA modülü ek veri ve program depolaması sağlar.

S4: Bu üretimi durdurulmuş model için önerilen yedek nedir?
Schneider Electric, M340 serisinden  BMXP342020  işlemcisini önerir.

S5: Modül yüksek talep gerektiren ortamlar için uygun mu?
Evet, 38 A giriş akımını yönetir ve birden fazla küresel endüstriyel sertifikayı karşılar, böylece güvenilir saha performansı sağlar.
