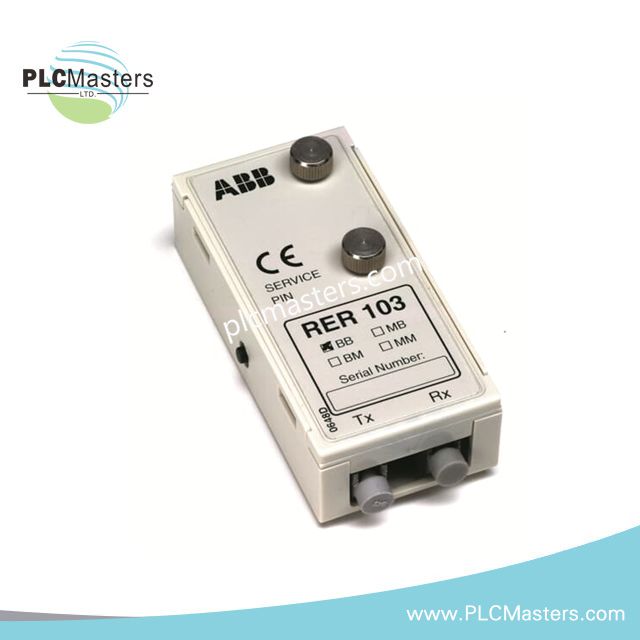

Модуль підключення шини ABB RER103

Огляд

ABB RER103 — це компактний модуль підключення шини для пристроїв серії RE_500. Він забезпечує взаємодію пристроїв захисту й керування з волоконно-оптичними мережами зв’язку. Модуль перетворює оптичні сигнали на електричні сигнали RS-485 і навпаки. Він забезпечує надійний і швидкий зв’язок у системах автоматизації підстанцій. Завдяки волоконно-оптичному середовищу модуль стійкий до електричних та електромагнітних перешкод. Протокол LON® легко адаптується для різноманітних промислових застосувань.

Технічні характеристики

• Номер моделі: RER103

• Функція: Модуль підключення шини для пристроїв серії RE_500

• Підтримувані протоколи: SPA, LON®, IEC 60870-5-103

• Інтерфейс зв’язку: Перетворення RS-485 ↔ волоконно-оптичний сигнал

• Топології шини: Кільцева або зіркоподібна, вибирається за допомогою перемичок

• Варіанти трансивера: пластик–пластик, пластик–скло, скло–пластик, скло–скло

• Живлення: 5 В постійного струму, живлення від головного пристрою

• Споживана потужність: 0.4 W

• Максимальна швидкість передавання даних: 1.25 Мбіт/с

• Сервісний контакт: Входить до комплекту для конфігурації вузла LON®

• Габарити (Ш×В×Г): 35 мм × 73 мм × 20 мм

• Маса: 0.89 кг

• Робоча температура: −10°C до +55°C

• Температура зберігання: −40°C до +70°C

• Ступінь захисту: IP45 (пилонепроникність, водонепроникність, стійкість до ударів)

• Монтаж: Підключається до 9-контактного роз’єму типу D на пристрої RE_500

• Особливості виробу:

• Перетворює оптичні сигнали SPA, LON® та IEC 103 на електричні сигнали RS-485

• Сумісний із будь-яким пристроєм RE_500, оснащеним 9-контактним роз’ємом типу D
