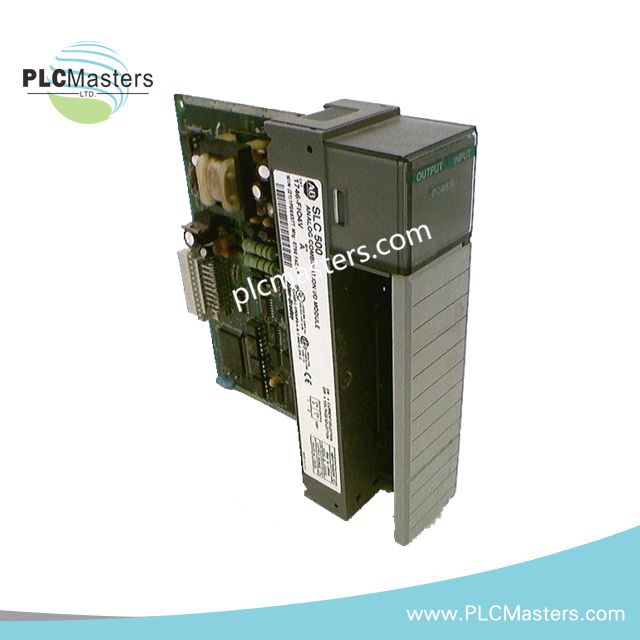

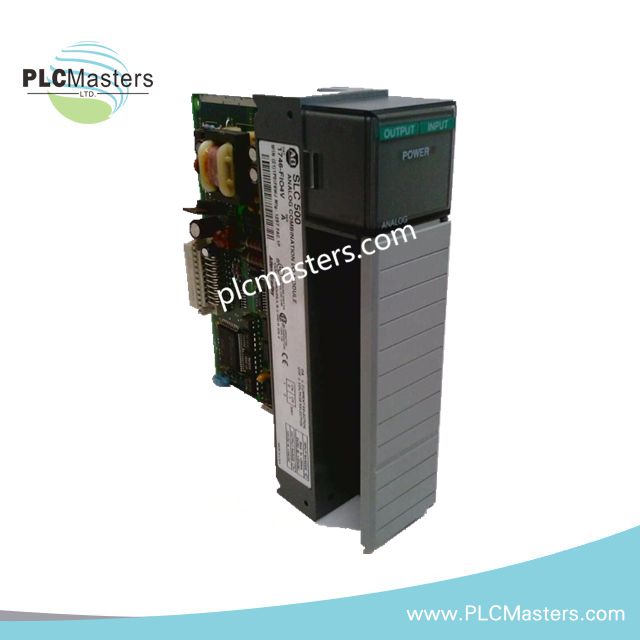

Аналоговий модуль вводу/виводу Allen-Bradley 1746-FIO4V/A для SLC 500

Налаштований для зчитування аналогових сигналів на основі напруги та масштабування виходу в архітектурах шин SLC 500, Allen-Bradley 1746-FIO4V/A (аналоговий модуль вводу/виводу 1746-FIO4V/A) забезпечує пряме фізичне/електричне підключення для інтерфейсу сигналів ±10 В постійного струму або 0–10 В постійного струму через чотири конфігуровані аналогові канали в системах шасі 1746.

Розшифровка суфікса та матриця моделей

1746-FIO4V/A — це модуль фіксованої ревізії з комбінованим аналоговим входом/виходом у сімействі SLC 500 Flex I/O. Суфікс «/A» вказує лише на рівень апаратної ревізії, без функціонального поділу або варіантів розширення каналів на рівні модуля. Розподіл каналів налаштовується програмно в масштабувальних процедурах логіки SLC.

Технічні характеристики

Масштабування аналогової напруги та ізоляція каналів у шині SLC 500

Модуль обробляє аналогові напругові сигнали через 12-бітний конвертер, синхронізований із циклами сканування шини SLC 500. Вхідні канали знімаються та оцифровуються перед масштабуванням у логіці лестничної діаграми, тоді як вихідні канали формують пропорційні рівні напруги через внутрішні ЦАП, орієнтовані на землю шасі.

Ізоляція каналів від шини реалізована для придушення шумів спільного режиму між польовою проводкою та логічними лініями шини. Цілісність сигналу залежить від заземлення екрану в одній точці відносно загальної землі в шафі керування. Час конвертації визначається детермінованим опитуванням шини, а не асинхронним зняттям вибірок, що забезпечує фіксовану поведінку оновлення для всіх налаштованих каналів.

Поширені запитання (FAQ)

П: Чи можуть усі чотири канали одночасно працювати як входи або виходи?
В: Конфігурація каналів визначається програмно; одночасна робота залежить від мапінгу програми SLC, але апаратно всі канали підтримуються одночасно.

П: Чи підтримує модуль гарячу заміну в увімкненому шасі SLC?
В: Ні. Вставлення або вилучення модуля під напругою може спричинити нестабільність опорної напруги та втрату калібрування каналів.

П: Що потрібно для точного масштабування вимірювання напруги?
В: Необхідно застосувати правильне масштабування в логіці лестничної діаграми процесора SLC для відображення 12-бітних сирих значень у інженерні одиниці.

Інструкції з монтажу на місці

Перед встановленням необхідно вимкнути живлення системи, щоб уникнути пошкодження роз’ємів шини та помилок опорної аналогової напруги. Модуль повинен бути повністю вставлений у один слот шасі 1746 з правильним вирівнюванням контактів шини перед фіксацією засувки.

Аналогова проводка має використовувати екрановані скручені пари з заземленням екрану лише з одного кінця всередині шафи керування. Уникайте прокладання аналогових ліній напруги паралельно з високочастотними комутаційними проводами або кабелями приводів двигунів. Забезпечте цілісність заземлення каналу відносно шини для зменшення дрейфу вимірювань і впливу шумів.
