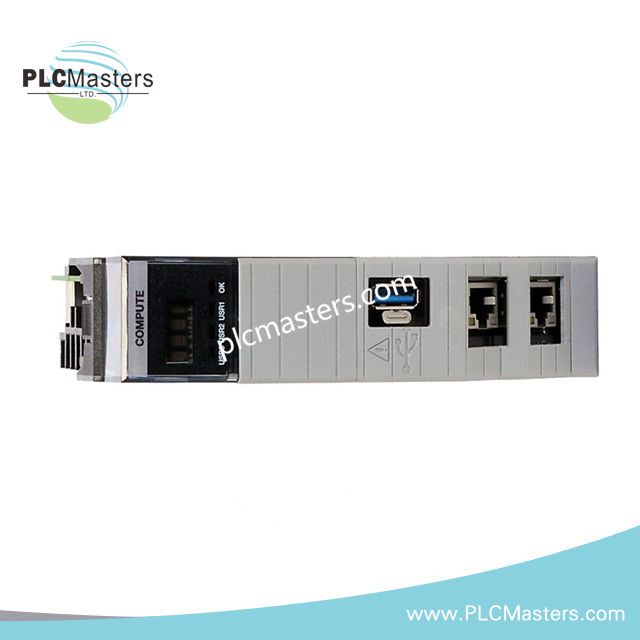

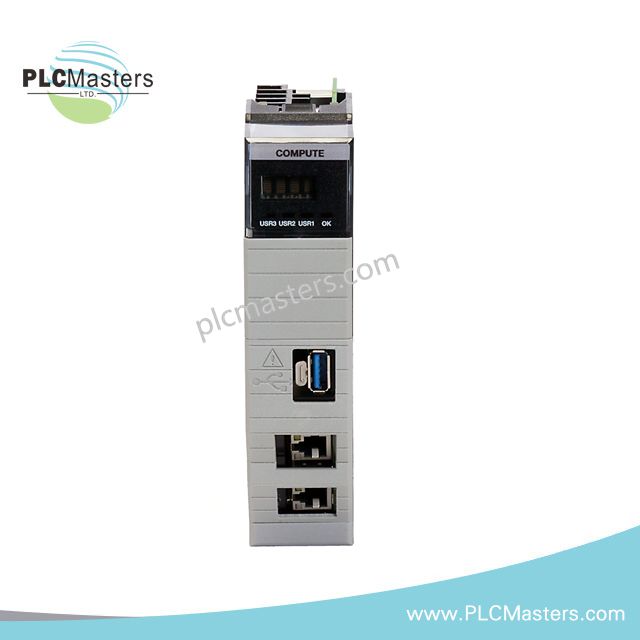

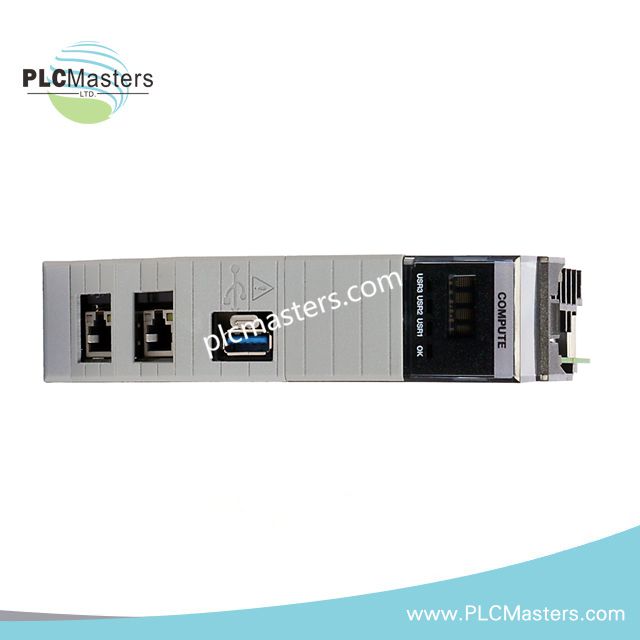

Модуль обчислень Allen-Bradley 1756-CMS1C1 ControlLogix

Сконфігурований для вбудованих обчислень, діагностики та послідовності подій у системах ControlLogix, Allen-Bradley 1756-CMS1C1 (1756-CMS1C1 Модуль обчислень ControlLogix) забезпечує пряме фізичне/електричне виконання через середовище обробки на базі Linux, інтегроване у задню панель шасі ControlLogix. Він поєднує двоядерний процесор і твердотільне сховище для обчислень у режимі реального часу, обробки послідовності подій (SOE) та діагностики поруч із контролером.

Технічні характеристики обладнання

Характеристики інтеграції обчислювального модуля ControlLogix

Обчислювальний модуль 1756-CMS1C1 працює через інфраструктуру комунікації задньої панелі ControlLogix, де детермінований обмін даними синхронізується з виконанням завдань контролера. Швидкість обміну по шині задньої панелі регулюється архітектурою шасі та конфігурацією модуля, що дозволяє координувати обчислення з контролером для обробки подій із часовими позначками.

Детерміновані мережі EtherNet/IP підтримуються опосередковано через маршрутизацію на стороні контролера, тоді як обчислювальний модуль виконує локальні обробні завдання, включаючи збір діагностичних даних та генерацію послідовності подій. Сумісність оновлення прошивки забезпечується через інтеграційний шар Studio 5000, що гарантує узгодженість версій між середовищем виконання обчислень і прошивкою контролера ControlLogix.

Масштабування щільності вводу/виводу не застосовується на рівні завершення сигналів, але впливає на архітектуру системи через навантаження на діагностику та обробку подій, розподілені по шасі за допомогою обчислень.

Поширені запитання (FAQ)

П: Чи підтримує 1756-CMS1C1 RIUP (зняття та встановлення під напругою)?
В: Так. Модуль підтримує роботу RIUP при встановленні у сумісне шасі ControlLogix, залежно від конфігурації системи та стану задньої панелі.

П: Як модуль впливає на навантаження задньої панелі ControlLogix?
В: Він додає додатковий обмін даними та споживання енергії, що залежить від навантаження під час роботи, при цьому залишається в межах визначених шасі обмежень по струму.

П: Чи є оновлення прошивки незалежним від прошивки контролера ControlLogix?
В: Ні. Сумісність прошивки пов’язана з узгодженням версій Studio 5000 та системної прошивки між обчислювальним модулем і середовищем контролера.

Інструкції з монтажу в полі

Модуль слід встановлювати лише у знеструмлене або під напругою шасі ControlLogix відповідно до процедури технічного обслуговування. Перед встановленням переконайтеся у перевірці енергетичного бюджету шасі. Вставте модуль у призначений слот до повного з’єднання з конектором задньої панелі.

Забезпечте належне заземлення шасі ControlLogix для запобігання шуму в комунікації задньої панелі. Уникайте прокладання високовольтних кабелів паралельно з кабелями задньої панелі або комунікаційними лініями.

Не застосовуйте механічних зусиль до модуля під час встановлення або зняття. Перед перезапуском системи перевірте конфігурацію Studio 5000 для забезпечення правильного розпізнавання модуля.
