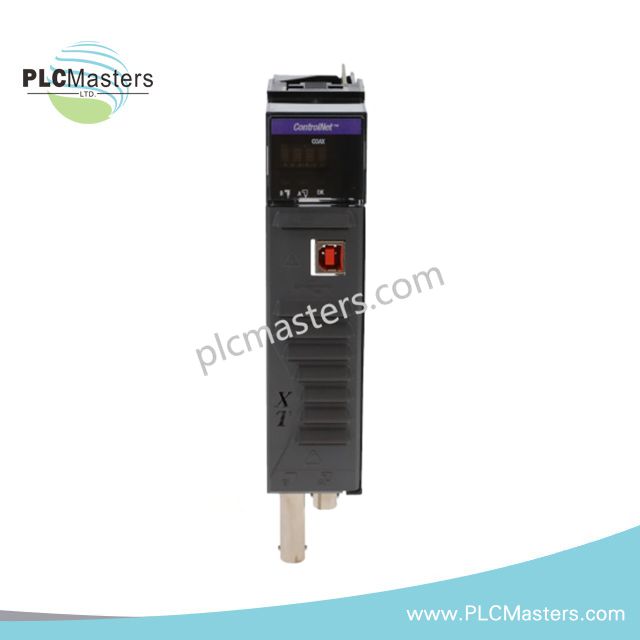

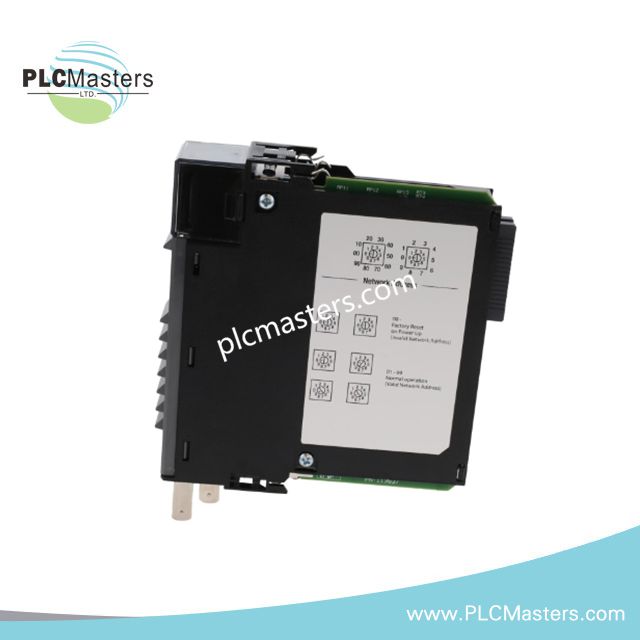

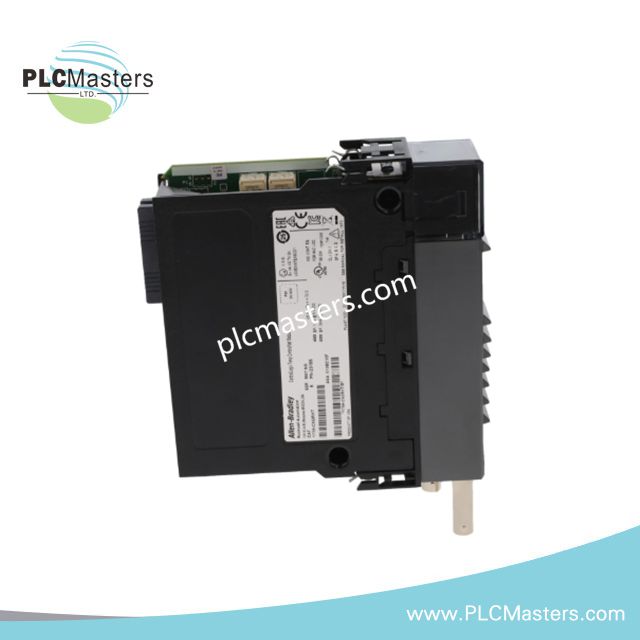

Інтерфейсний модуль Allen-Bradley 1756-CN2RXT ControlLogix ControlNet

Сконфігурований для детермінованої обробки кадрів ControlNet у мережах шасі ControlLogix, Allen-Bradley 1756-CN2RXT (1756-CN2RXT Інтерфейсний модуль) забезпечує пряме електричне виконання 5 Мбіт/с зв’язку ControlNet через резервовані коаксіальні медіа-шляхи в середовищі шини Logix. Модуль підтримує до 99 вузлів і керує до 131 мережевим з’єднанням із 128 комунікаційними лінками Logix через планування на основі шасі.

У архітектурі Rockwell Automation ControlLogix модуль виконує відображення даних між шиною та ControlNet за допомогою подвійних BNC-інтерфейсів і сервісної точки доступу USB для обробки комунікацій на рівні конфігурації.

Розшифровка суфіксів і матриця моделей

Одна апаратна конфігурація: 1756-CN2RXT — інтерфейсний модуль ControlNet. Додаткових функціональних суфіксів не визначено.

Технічні характеристики

Інтерфейс подвійних медіа ControlNet і поведінка комунікації через шину

1756-CN2RXT виконує детерміноване планування ControlNet на швидкості 5 Мбіт/с, використовуючи резервовану коаксіальну архітектуру медіа. Подвійні BNC-роз’єми забезпечують паралельні фізичні маршрути, а рівень комунікації через шину синхронізує виконання завдань Logix із циклами передачі мережі.

Точка доступу USB дозволяє конфігураційний рівень комунікації без переривання циклічного трафіку ControlNet. Масштабування щільності I/O керується арбітражем шасі ControlLogix, що дозволяє до 128 з’єднань Logix, відображених у 131 загальному мережевому лінку.

Модуль підтримує фіксований цикл детермінованої передачі, де поширення кадрів узгоджене з виконанням сканування контролера та запланованими мережевими вікнами.

Поширені запитання (FAQ)

П: Чи можна 1756-CN2RXT замінювати гарячою заміною в активному шасі?
В: Так. Модуль підтримує гаряче вставлення/виймання. Ресинхронізація мережі виконується через повторну нумерацію шини ControlLogix.

П: Що обмежує максимальну кількість з’єднань?
В: Обмеження у 131 з’єднання зумовлене пропускною здатністю планування ControlNet і розподілом ресурсів шини Logix.

П: Чи перериває USB-доступ комунікацію ControlNet?
В: Ні. Сервісний доступ USB працює на окремому каналі конфігурації і не впливає на циклічний трафік ControlNet зі швидкістю 5 Мбіт/с.

Інструкції з монтажу в полі

Встановіть модуль у будь-який дійсний слот шасі ControlLogix, забезпечуючи повне з’єднання з роз’ємом шини. Коаксіальні кабелі ControlNet повинні підтримувати узгодження імпедансу та цілісність екранування через BNC-з’єднання.

Прокладайте медіа ControlNet окремо від ліній живлення з високим струмом, щоб зменшити електромагнітне взаємодію. Екранування слід заземлювати в одній точці, щоб уникнути петель струму через резервовані медіа-шляхи.

Перевірте сумісність прошивки між шасі, контролером і комунікаційним модулем перед введенням в експлуатацію, щоб забезпечити узгодженість детермінованого планування між рівнями шини та мережі.
