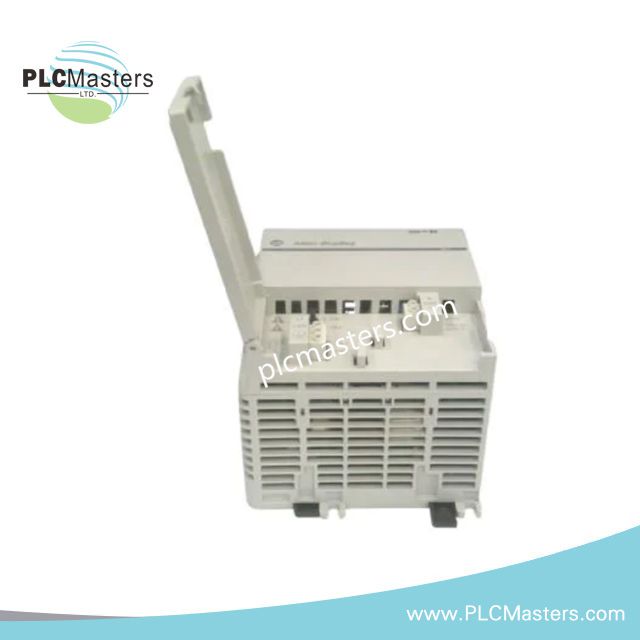

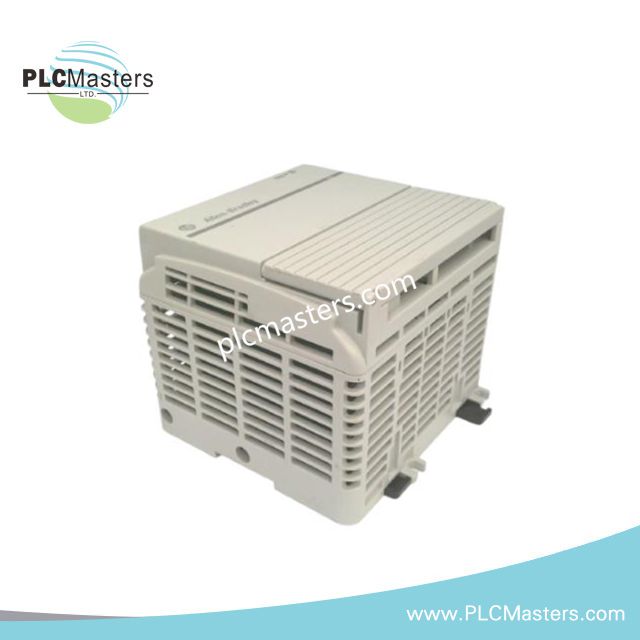

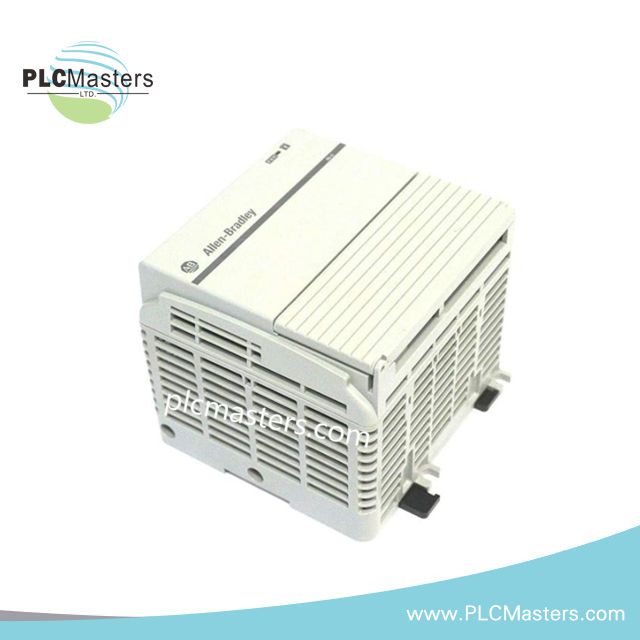

Модуль живлення Allen-Bradley 1768-PA3 CompactLogix
$123.00
$320.00
Description
Модуль живлення Allen-Bradley 1768-PA3 для CompactLogix
Allen-Bradley 1768-PA3, також відомий як модуль живлення 1768-PA3, є спеціалізованим апаратним компонентом для перетворення постійного струму та подачі живлення на шині в платформах контролерів CompactLogix. Модуль приймає вхідну напругу 85-265 В змінного струму або 108-132 В постійного струму та забезпечує вихід 24 В постійного струму для роботи системи.
Технічні характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 1768-PA3 |
| Бренд | Allen-Bradley |
| Походження | США |
| Вага | 2,15 фунтів |
| Розміри | 89,6 x 131,6 x 122,1 мм |
| Споживання енергії | Максимальна вхідна потужність 120 ВА / 120 Вт; розсіювання потужності 30 Вт |
| Тип продукту | Модуль живлення |
| Лінійка продуктів | CompactLogix |
| Вхідна напруга | 85-265 В змінного струму / 108-132 В постійного струму |
| Вихідна напруга | 24 В постійного струму при 3,5 А |
| Вхідна частота | 47-63 Гц змінного струму |
| Типова ефективність | 75% |
| Захист від перевантаження по струму | Інтегрований захист 15 А з припаяним незамінним запобіжником |
| Максимальний пусковий струм | 50 А |
| Тип монтажу | DIN-рейка / монтаж на панель |
| Тип корпусу | Відкритий тип |
| Категорія проводки | Категорія 1 на силових портах |
| Крутний момент гвинта провідника | 0,6 Нм |
| Ударостійкість в роботі | 30 g |
Промислове перетворення живлення та інтеграція в шину
1768-PA3 виконує функції перетворення живлення для збірок контролерів CompactLogix. Модуль підтримує дві категорії вхідної напруги та забезпечує вихід 24 В постійного струму з інтегрованим захистом від перевантаження по струму. Його електрична конструкція відповідає вимогам шини системи CompactLogix і підтримує подачу живлення для підключених компонентів контролера.
Для промислових платформ керування Allen-Bradley сумісність прошивки та апаратного забезпечення забезпечується архітектурою CompactLogix. Модуль працює як частина детермінованої системи контролера, де комунікація по шині, модулі контролера та масштабування щільності вводу/виводу залежать від конфігурації встановленої платформи.
Поширені запитання
П: Які діапазони вхідної напруги підтримує модуль живлення 1768-PA3?
В: Модуль приймає вхідну напругу 85-265 В змінного струму та 108-132 В постійного струму відповідно до наданих характеристик.
П: Які характеристики вихідної потужності забезпечує 1768-PA3?
В: Модуль забезпечує вихід 24 В постійного струму при 3,5 А та має максимальне розсіювання потужності 30 Вт.
П: Які методи монтажу підтримуються для встановлення?
В: 1768-PA3 підтримує монтаж на DIN-рейку та на панель.
Рекомендації з монтажу в полі
Встановлюйте 1768-PA3 на сумісну збірку системи CompactLogix, використовуючи вказане монтажне обладнання. Перед підключенням живлення перевірте тип і діапазон вхідної напруги.
Прокладайте провідники змінного та постійного струму окремо від низьковольтних комунікаційних та сигнальних проводів, щоб зменшити електричні перешкоди. Дотримуйтеся правильних заземлювальних практик для корпусу панелі та забезпечте заземлення екранування кабелів відповідно до вимог монтажу системи керування.
Перевіряйте значення крутного моменту гвинтів під час монтажу та оглядайте ізоляцію проводки перед подачею живлення на модуль. Корпус відкритого типу вимагає встановлення в належно захищену шафу керування.
