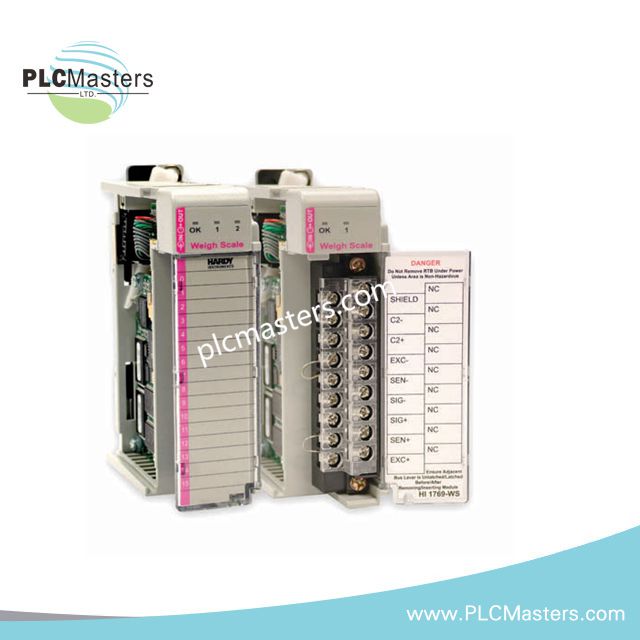

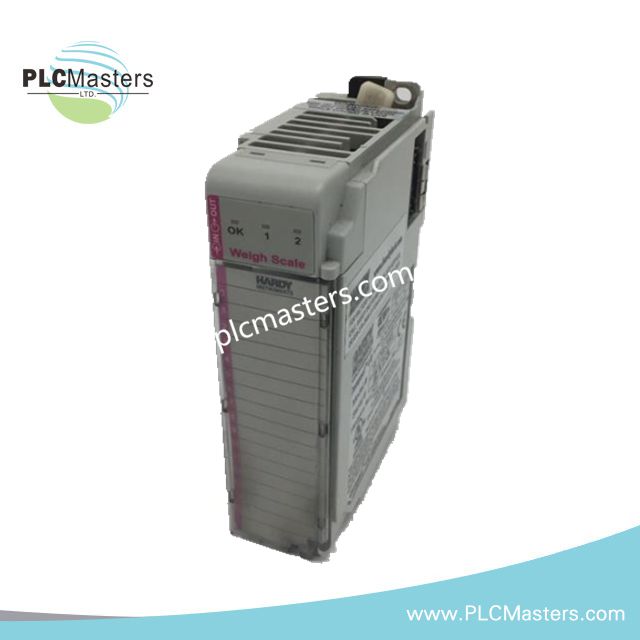

Модуль вагового датчика Allen-Bradley 1769-2WS CompactLogix
$123.00
$320.00
Description
Модуль вагового датчика Allen-Bradley 1769-2WS для CompactLogix
Модуль Allen-Bradley 1769-2WS, також відомий як 1769-2WS Weigh Scale Module, працює як спеціалізований апаратний компонент для збору сигналів тензодатчиків і вимірювання тензодатчиків у платформах контролерів CompactLogix і MicroLogix 1500. Модуль забезпечує два вхідні канали з виходом збудження 5 В постійного струму.
Аппаратні характеристики
| Параметр | Специфікація |
|---|---|
| Модель | 1769-2WS |
| Бренд | Allen-Bradley |
| Походження | США |
| Вага | 2,00 фунти |
| Робоча температура | Від 0 до 60 °C |
| Споживання енергії | Споживання струму по шині < 0,5 А при 5 В постійного струму |
| Тип продукту | Модуль вагового датчика |
| Лінійка продуктів | CompactLogix |
| Тип модуля | Двоканальний модуль вагового датчика |
| Сумісні контролери | CompactLogix, MicroLogix 1500 |
| Вхідні канали | 2 канали |
| Діапазон вхідних сигналів | -0,3 мВ до +15,3 мВ |
| Вхід сенсора | +5 В постійного струму |
| Вихід збудження | +5 В постійного струму |
| Максимальна кількість тензодатчиків | До 8 тензодатчиків |
| Роздільна здатність | Внутрішня роздільна здатність 1:8,388,608 |
| Швидкість оновлення | 100 оновлень на секунду |
| Швидкість перетворення | 100 оновлень на секунду |
| Сумісні перетворювачі | Тензодатчики, датчики навантаження, тензодатчики |
| Режими зважування | Нетто, брутто, швидкість зміни |
| Методи калібрування | Електронні C2, традиційні калібрувальні гирі |
Детерміновані мережі EtherNet/IP та масштабування щільності вводу/виводу
1769-2WS інтегрує функції збору вимірювань у архітектуру Allen-Bradley CompactLogix через комунікацію по шині. Модуль обробляє низькорівневі мілівольтові сигнали від тензодатчиків і датчиків навантаження, забезпечуючи напругу збудження для підключених перетворювачів.
Модуль дотримується принципів масштабування щільності вводу/виводу промислового контролю, додаючи спеціалізовані канали зважування без зовнішнього обладнання для перетворення сигналів. Його швидкість перетворення 100 оновлень на секунду підтримує безперервну обробку вимірювань у додатках на базі контролера.
Поширені запитання
Q: Які типи вхідних сигналів обробляє 1769-2WS?
A: Модуль приймає сигнали тензодатчиків і датчиків навантаження в діапазоні від -0,3 мВ до +15,3 мВ і забезпечує вихід збудження +5 В постійного струму.
Q: Скільки тензодатчиків можна підключити до одного модуля 1769-2WS?
A: Модуль підтримує до восьми тензодатчиків відповідно до наданих специфікацій.
Q: З якими платформами контролерів сумісний 1769-2WS?
A: Модуль призначений для використання з контролерами CompactLogix і MicroLogix 1500.
Інструкції з монтажу в полі
Встановіть модуль 1769-2WS у сумісний модуль вводу/виводу CompactLogix або MicroLogix 1500 відповідно до вимог платформи контролера.
Підключіть проводку тензодатчиків і датчиків навантаження, використовуючи відповідний екранований інструментальний кабель. Прокладайте дроти низькорівневого мілівольтового сигналу окремо від силових проводів і ланцюгів високого струму, щоб зменшити електричні перешкоди.
Завершіть екранізацію кабелів відповідно до проекту заземлення системи. Перевірте полярність збудження, полярність сигналу та підключення датчика перед подачею живлення на систему. Підтвердіть, що параметри конфігурації модуля відповідають типу підключеного перетворювача та режиму зважування.
