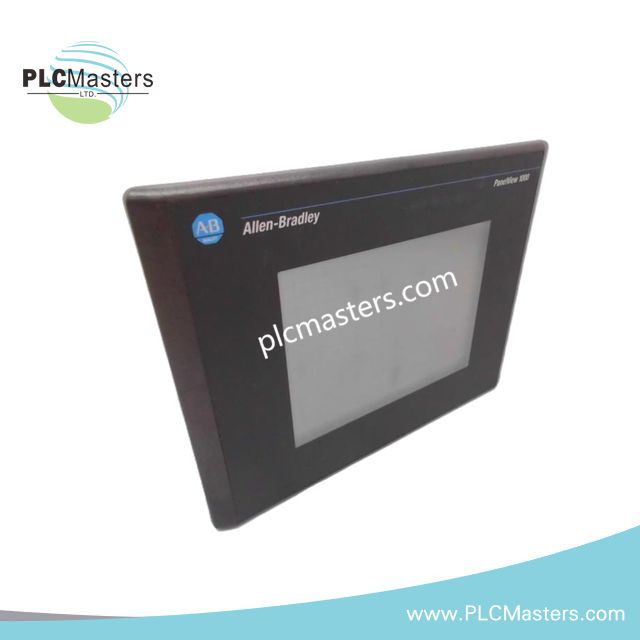

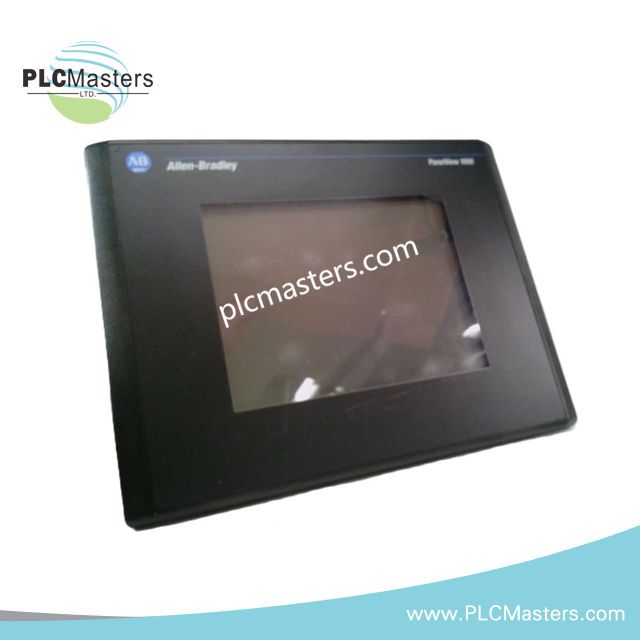

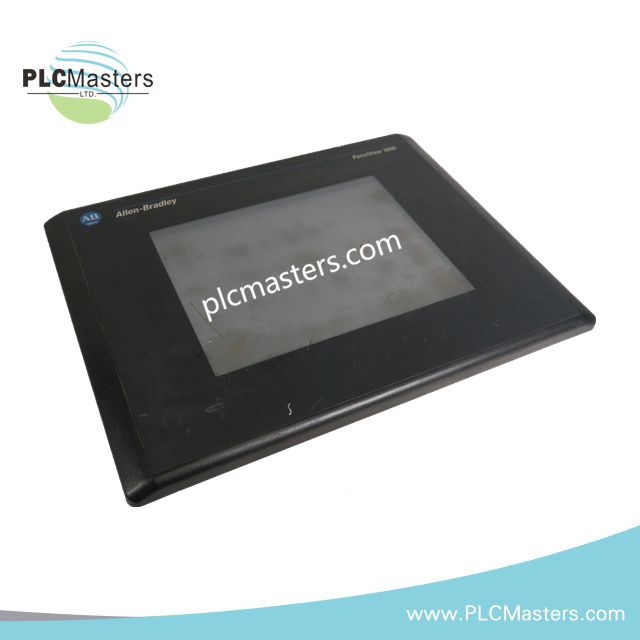

Стандартний операторський термінал PanelView 1000 Allen-Bradley 2711-T10G8
$123.00
$320.00
Description
Стандартний операторський термінал PanelView 1000 Allen-Bradley 2711-T10G8
Налаштований для введення оператором через сенсорний екран на платформі PanelView 1000, Allen-Bradley 2711-T10G8 (операторський термінал 2711-T10G8) забезпечує керування монохромним екраном і підтримує зв’язок через DH+ та RS-232.
Технічні характеристики обладнання
| Параметр | Характеристика |
|---|---|
| Модель | 2711-T10G8 |
| Бренд | Allen-Bradley |
| Тип виробу | Стандартний операторський термінал PanelView 1000 |
| Лінійка виробів | PanelView 1000 |
| Маса | 6 фунтів |
| Робоча температура | від 0 до 55 °C (від 32 до 131 °F) |
| Споживана потужність | Не зазначено; тепловіддача становить 39 W |
| Вхідна напруга | від 85 до 264 VAC |
| Вхідна частота | від 47 до 63 Hz |
| Розмір дисплея | 10,1 дюйма |
| Тип дисплея | Активно-матричний TFT із підсвічуванням CCF |
| Кольоровість дисплея | 4 відтінки сірого |
| Область дисплея | 211 x 158 мм (8,3 x 6,2 дюйма) |
| Роздільна здатність | 640 x 480 пікселів |
| Підсвічування | Заявлений ресурс 100 000 год |
| Тип введення | Сенсорний екран |
| Роздільна здатність сенсорного введення | 384 сенсорні комірки, розташовані у 24 стовпцях x 16 рядках |
| Розмір сенсорної комірки | 26 x 30 пікселів |
| Пам’ять прикладної програми | 1008K байт |
| Зазначений обсяг пам’яті | 256 KB |
| Комунікаційні порти | Data Highway Plus (DH+); принтерний порт RS-232 |
| Корпус | Операторський інтерфейс NEMA Type 12/13 або 4X |
| Тепловіддача | 39 W (132 BTU/год) |
Комунікації DH+ та операторського інтерфейсу
2711-T10G8 має комунікаційний порт Data Highway Plus для інтеграції із сумісними системами керування Allen-Bradley.
Окремо передбачено порт RS-232 для підключення принтера та пов’язаних функцій послідовної передачі даних.
Сенсорний екран поділяє активний інтерфейс на 384 адресовані сенсорні комірки для введення команд оператором.
Тому під час монтажу панелі слід прокладати комунікаційні провідники окремо від високовольтних і сильноточних кіл комутації.
Екранування комунікаційного кабелю має відповідати застосовним вимогам до монтажу DH+ та усталеним практикам заземлення шаф керування.
Поширені запитання (FAQ)
З: Яку вхідну напругу приймає 2711-T10G8?
В: Згідно з наданими характеристиками, діапазон вхідної напруги становить від 85 до 264 VAC при частоті від 47 до 63 Hz.
З: Які комунікаційні інтерфейси передбачені в 2711-T10G8?
В: Термінал має один інтерфейс Data Highway Plus та один принтерний порт RS-232.
З: Чи використовує 2711-T10G8 кольоровий дисплей?
В: Ні. Згідно з наданими даними, це монохромний дисплей розміром 10,1 дюйма з чотирма відтінками сірого.
Рекомендації щодо монтажу на об’єкті
Установлюйте термінал у корпусі зазначеної конфігурації та залишайте достатньо місця для доступу до проводки.
Перевірте вхідну напругу змінного струму перед підключенням живлення об’єкта до термінала.
Прокладайте комунікаційну проводку DH+ окремо від силових кіл змінного струму, виходів контакторів і провідників комутації з високим рівнем перешкод.
Підключайте екрани кабелів відповідно до застосовних правил заземлення комунікаційної мережі, не створюючи небажаних шляхів протікання струму через землю.
Використовуйте зазначений інтерфейс RS-232 лише із сумісним послідовним обладнанням і дотримуйтеся вимог до його підключення.
Перед остаточним закриттям панелі перевірте вирівнювання сенсорного екрана та доступність органів керування для оператора.
Після завершення всієї монтажної проводки перевірте герметичність корпусу та відповідність вимогам захисту від впливу навколишнього середовища.
Не підключайте й не від’єднуйте проводку під напругою, якщо документація на відповідне обладнання прямо не дозволяє виконання таких робіт.
