Стандартний операторський термінал Allen-Bradley 2711-T5A16L1 PanelView 550

Стандартний операторський термінал Allen-Bradley 2711-T5A16L1 PanelView 550

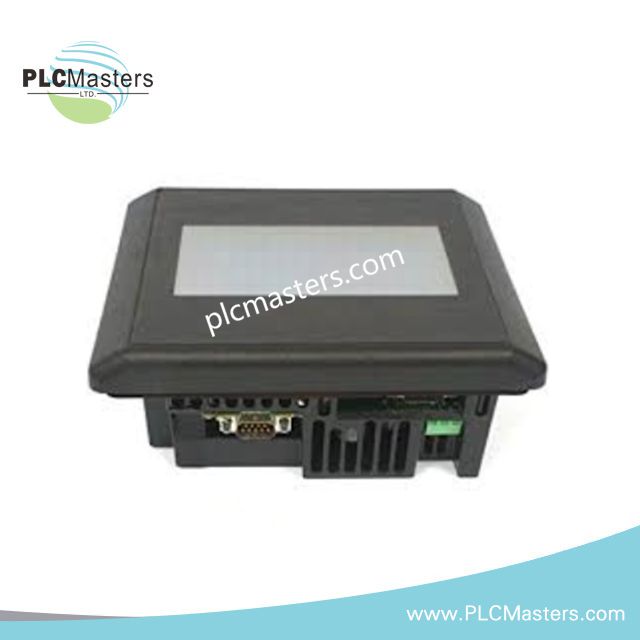

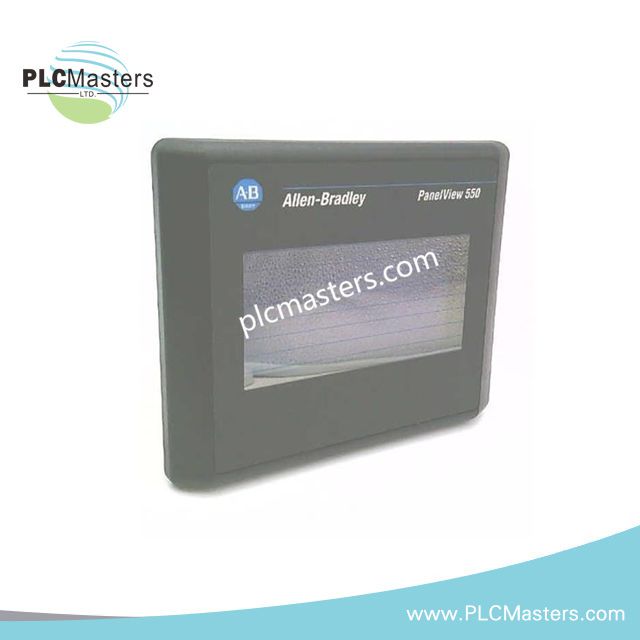

Allen-Bradley 2711-T5A16L1, також каталогізований як стандартний операторський термінал 2711-T5A16L1 PanelView 550, забезпечує сенсорне введення даних оператором, монохромне відображення та зв’язок через RS-232 для застосунків PanelView Standard.

Технічні характеристики обладнання

Характеристики зв’язку та інтерфейсів Allen-Bradley PanelView 550

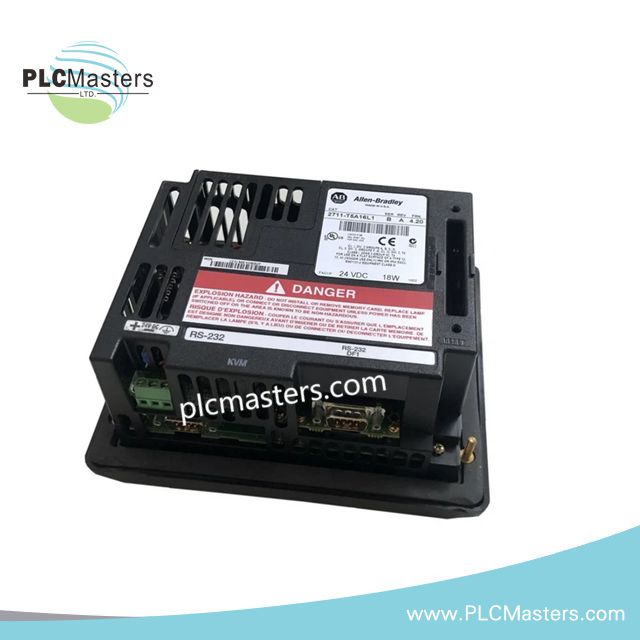

2711-T5A16L1 має два інтерфейси RS-232 з окремими функціями зв’язку. Один порт підтримує зв’язок DF1, а інший забезпечує підключення принтера та завантаження даних.

У сенсорному екрані використовується аналоговий резистивний метод визначення дотику з матрицею 16 стовпців на 8 рядків. Дані дисплея відображаються на монохромному РК-дисплеї з роздільною здатністю 256 x 128 пікселів.

Пам’ять застосунків включає 170 КБ для застосунків під час виконання та 240 КБ енергонезалежної оперативної пам’яті для об’єктів застосунків, тексту й растрових зображень.

Зазначений діапазон вхідної напруги 18-30 В пост. струму підтримує підключення номінального джерела живлення 24 В пост. струму. Польова проводка має забезпечувати правильну полярність постійного струму та бути відокремленою від високовольтних провідників.

Поширені запитання

З: Які інтерфейси зв’язку передбачені в 2711-T5A16L1?

В: Термінал має один інтерфейс RS-232 для зв’язку DF1 та інший інтерфейс RS-232 для функцій принтера й завантаження даних.

З: Який тип введення даних оператором використовується в цьому терміналі?

В: У 2711-T5A16L1 використовується аналоговий резистивний сенсорний екран із 128 сенсорними комірками, розташованими у вигляді 16 стовпців на 8 рядків.

З: Яка напруга живлення потрібна для термінала?

В: Зазначений діапазон вхідної напруги становить 18-30 В пост. струму, а номінальна вхідна напруга — 24 В пост. струму.

Рекомендації щодо монтажу на місці

• Перед подачею живлення на термінал переконайтеся, що напруга живлення залишається в межах зазначеного діапазону 18-30 В пост. струму.
• Використовуйте відповідне за номінальними параметрами джерело живлення постійного струму з правильною полярністю та захищеною польовою проводкою.
• Прокладайте комунікаційні кабелі RS-232 окремо від провідників живлення змінного струму та комутаційних ланцюгів із великим струмом.
• За потреби для відповідної конфігурації встановлення використовуйте зазначений комунікаційний кабель 2711-NC13.
• Прокладайте комунікаційну проводку подалі від контакторів, вихідних кабелів частотно-регульованих приводів та інших провідників із високим рівнем перешкод.
• Підключайте екрани кабелів відповідно до схеми заземлення панелі керування та чинних електротехнічних стандартів об’єкта.
• Після монтажу перевірте роботу сенсорного екрана та переконайтеся, що дисплей залишається читабельним із необхідного положення огляду.
• Забезпечте достатній простір усередині корпусу для розсіювання тепла та не розміщуйте термінал поблизу концентрованих джерел тепла.
• Перед подачею живлення або початком перевірок зв’язку огляньте всі роз’єми, щоб переконатися в їхньому надійному підключенні.
• Під час введення в експлуатацію перевірте параметри зв’язку DF1 і підключення принтера/завантаження відповідно до налаштованого застосунку PanelView.
