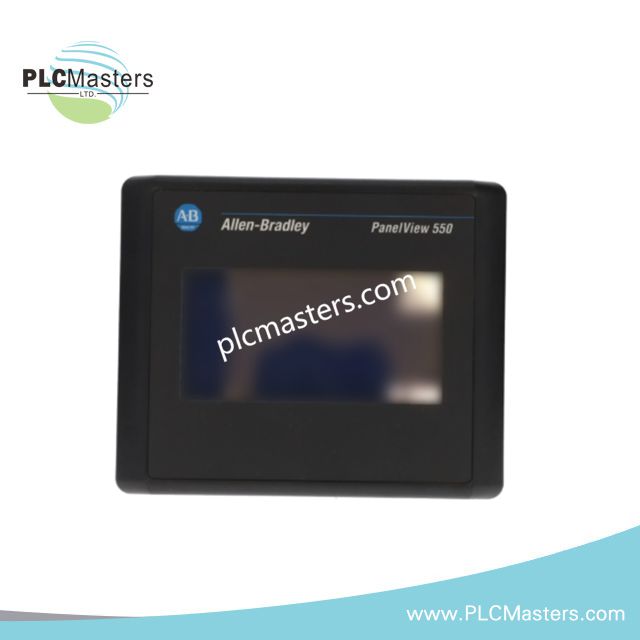

Стандартний операторський термінал Allen-Bradley 2711-T5A2L1 PanelView 550
$123.00
$320.00
Description
Стандартний термінал оператора PanelView 550 Allen-Bradley 2711-T5A2L1
Налаштований для введення даних оператором через сенсорний екран і зв’язку DH-485, Allen-Bradley 2711-T5A2L1 (Стандартний термінал оператора 2711-T5A2L1 PanelView 550) забезпечує безпосереднє виконання інтерфейсних функцій. Термінал використовує зовнішнє джерело живлення 18–30 VDC і монохромний РК-дисплей діагоналлю 5,5 дюйма.
Технічні характеристики обладнання
| Параметр | Характеристика |
|---|---|
| Модель | 2711-T5A2L1 |
| Бренд | Allen-Bradley |
| Тип виробу | Стандартний термінал оператора PanelView 550 |
| Лінійка виробів | PanelView 550 |
| Серія | Інтерфейс оператора серії A або B |
| Маса | 2,01 фунта |
| Робоча температура | від 0 до 55 °C (від 32 до 131 °F) |
| Споживання електроенергії | Розсіювання тепла 20 W |
| Вхідна напруга | 18–30 VDC, номінально 24 VDC |
| Вхідне живлення | 24 VDC |
| Розмір дисплея | 5,5 дюйма |
| Тип дисплея | Монохромний РК-дисплей, синій режим |
| Область відображення | 120 x 60 мм (4,75 x 2,38 дюйма) |
| Роздільна здатність | 256 x 128 пікселів |
| Тип введення | Аналоговий резистивний сенсорний екран |
| Матриця сенсорного екрана | 128 комірок, розташованих у 16 стовпцях x 8 рядках |
| Розмір сенсорної комірки | 26 x 30 пікселів |
| Підсвічування | Світлодіодне, заявлений ресурс 100 000 год |
| Пам’ять виконання прикладних програм | 170 KB |
| Енергонезалежна RAM | 240 KB для об’єктів прикладних програм, тексту та растрових зображень |
| Комунікаційний порт | DH-485 |
| Комунікаційний кабель | 1747-C10 |
| Розсіювання тепла | 20 W (69 BTU/год) |
Зв’язок DH-485 та інтерфейс оператора
2711-T5A2L1 має окремий комунікаційний порт DH-485 для підключення терміналів PanelView Standard.
Інтерфейс оператора використовує аналоговий резистивний сенсорний екран, розподілений на 128 визначених сенсорних комірок.
РК-дисплей із роздільною здатністю 256 x 128 пікселів забезпечує монохромне відображення в синьому режимі для налаштованої операторської інформації.
Пам’ять виконання прикладних програм має обсяг 170 KB, а енергонезалежна RAM зберігає об’єкти прикладних програм, текст і растрові зображення.
Позначення комплектного комунікаційного кабелю для вказаного підключення через інтерфейс DH-485 — 1747-C10.
Поширені запитання (FAQ)
З: Яка напруга живлення потрібна для 2711-T5A2L1?
В: Термінал приймає вхідну напругу 18–30 VDC, причому 24 VDC визначено як номінальну напругу живлення.
З: Які характеристики дисплея та сенсорного екрана зазначено?
В: Термінал має монохромний РК-дисплей діагоналлю 5,5 дюйма з роздільною здатністю 256 x 128 і резистивним сенсорним введенням.
З: Який комунікаційний інтерфейс має термінал?
В: У зазначених характеристиках як комунікаційний інтерфейс вказано DH-485, а як комунікаційний кабель — 1747-C10.
Рекомендації з монтажу на об’єкті
Встановлюйте термінал відповідно до визначених виробником розмірів вирізу в панелі та процедури механічного кріплення.
Забезпечте стабілізоване джерело постійного струму в межах зазначеного діапазону вхідної напруги 18–30 VDC.
Прокладайте проводи живлення постійного струму окремо від високовольтних комутаційних провідників і силових проводів двигунів.
За можливості прокладайте проводи зв’язку DH-485 окремо від джерел значних електромагнітних перешкод.
Підключайте екран кабелю відповідно до застосовної схеми заземлення шафи керування та монтажних стандартів.
Перед подачею живлення на обладнання перевірте полярність, напругу живлення, проводи зв’язку та підключення термінала.
Не підключайте та не від’єднуйте польову проводку під напругою, якщо відповідна монтажна документація прямо не дозволяє таку операцію.
Після механічного монтажу та перевірки ввімкнення живлення перевірте роботу сенсорного екрана і зв’язок DH-485.
