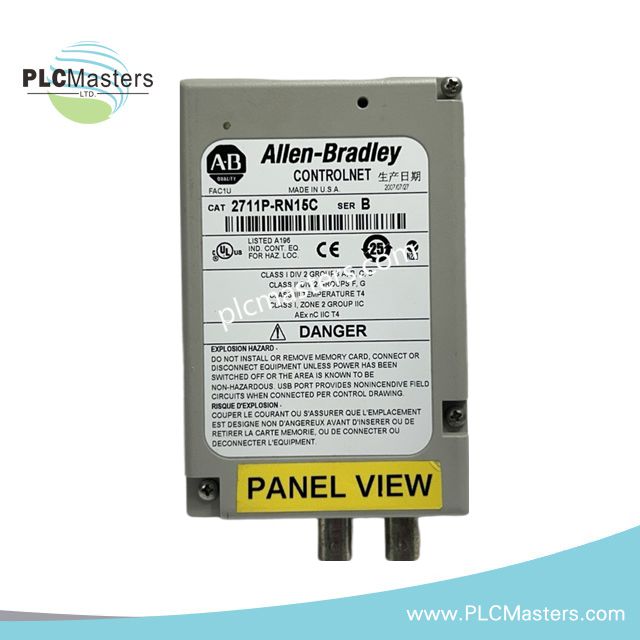

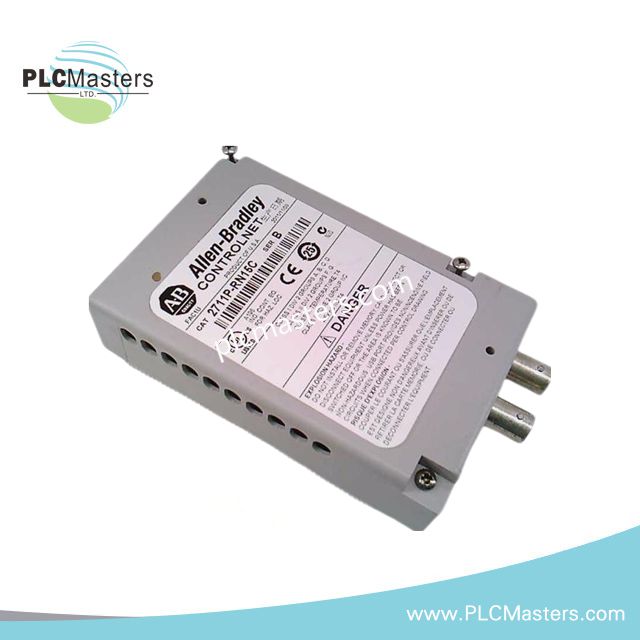

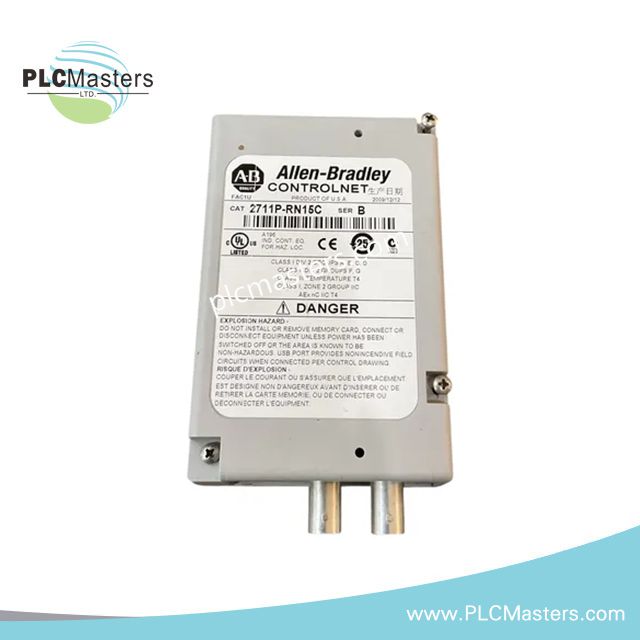

Комунікаційний модуль ControlNet Allen-Bradley 2711P-RN15C
$123.00
$320.00
Description
Комунікаційний модуль ControlNet Allen-Bradley 2711P-RN15C
Призначений для зв’язку через ControlNet у терміналах PanelView Plus 400/600, Allen-Bradley 2711P-RN15C (2711P-RN15C — комунікаційний модуль ControlNet) забезпечує фізичний мережевий інтерфейс із використанням сигналізації ControlNet зі швидкістю 5 Мбіт/с, підключення BNC і коаксіального кабелю RG-6.
Технічні характеристики
| Параметр | Специфікація |
|---|---|
| Модель | 2711P-RN15C |
| Бренд | Allen-Bradley |
| Тип виробу | Комунікаційний модуль ControlNet |
| Серія виробу | PanelView Plus |
| Сумісний HMI | PanelView Plus 400/600 |
| Мережевий протокол | ControlNet (CNET) |
| Швидкість передавання даних у мережі | 5 Мбіт/с |
| Максимальна кількість вузлів мережі | 99 вузлів |
| Тип кабелю | Коаксіальний RG-6 |
| Тип роз’єму | BNC |
| Максимальна довжина сегмента | 1000 м |
| Джерело живлення модуля | Живлення від термінала HMI |
| Індикатори стану | Діагностичні світлодіоди |
| Робоча температура | від 0 до 60 °C |
| Температура зберігання | від -40 до 85 °C |
| Відносна вологість | від 5 до 95 %, без конденсації |
| Маса | 0,56 фунта |
Характеристики зв’язку через ControlNet
2711P-RN15C забезпечує фізичний інтерфейс ControlNet для сумісних терміналів PanelView Plus 400/600. У наданій специфікації зазначено швидкість передавання даних у мережі 5 Мбіт/с, підключення BNC і інтерфейс коаксіального кабелю RG-6. Зазначена максимальна місткість мережі становить 99 вузлів, а максимальна довжина сегмента — 1000 м.
Модуль отримує робоче живлення від термінала HMI, а не від окремого зовнішнього джерела живлення модуля. Діагностичні світлодіоди забезпечують локальну індикацію стану.
У наданих матеріалах не визначено сумісність із версіями мікропрограмного забезпечення, процедури оновлення мікропрограми або конкретні вимоги до мікропрограми ControlNet. Тому перед обслуговуванням мікропрограми ці параметри слід перевірити відповідно до встановленого термінала PanelView Plus і застосовної документації Rockwell Automation.
Поширені запитання (FAQ)
З: Чи потребує 2711P-RN15C окремого зовнішнього джерела живлення?
В: У наданих специфікаціях зазначено, що модуль живиться від термінала HMI. Окреме зовнішнє джерело живлення модуля не зазначене.
З: Яке фізичне мережеве підключення використовує модуль?
В: Зазначений мережевий інтерфейс використовує роз’єм BNC із коаксіальним кабелем RG-6 для зв’язку через ControlNet.
З: Які встановлені обмеження мережі ControlNet?
В: У наданих даних зазначено швидкість передавання даних у мережі 5 Мбіт/с, до 99 вузлів і максимальну довжину сегмента 1000 м.
Рекомендації з монтажу на об’єкті
- Перед установленням комунікаційного модуля переконайтеся, що термінал PanelView Plus належить до сумісної серії 400/600.
- Установіть модуль відповідно до процедури механічного монтажу виробника термінала та переконайтеся, що він повністю вставлений у призначене для нього інтерфейсне гніздо.
- Для підключення до мережі ControlNet використовуйте зазначений роз’єм BNC і коаксіальний кабель RG-6.
- За можливості прокладайте мережеві кабелі окремо від високовольтних силових провідників і проводів комутації великих струмів, щоб зменшити електричні перешкоди.
- Дотримуйтеся належних правил екранування та заземлення кабелів відповідно до специфікації монтажу ControlNet, застосовної до системи.
- Перед подаванням живлення на мережу перевірте надійність механічного з’єднання роз’ємів BNC і правильність термінації.
- Перед введенням в експлуатацію перевірте топологію мережі, адресацію вузлів і довжину сегментів відповідно до проєкту мережі ControlNet.
- Перед виконанням будь-якого оновлення мікропрограми перевірте сумісність мікропрограми встановленого термінала та комунікаційного модуля.
- У наданих даних наведено два різні значення маси: 0,56 фунта (0,26 кг) у таблиці технічних характеристик і 0,31 фунта в додаткових примітках до виробу. Для усунення цієї розбіжності в монтажній документації слід використовувати відповідну документацію виробника.
