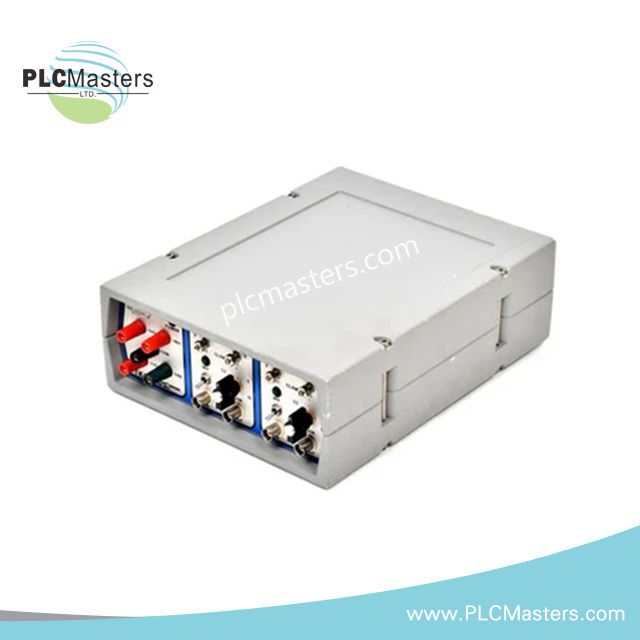

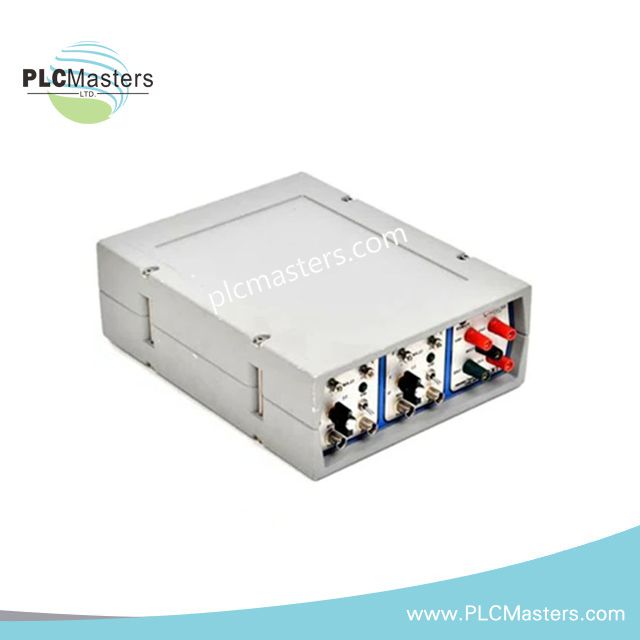

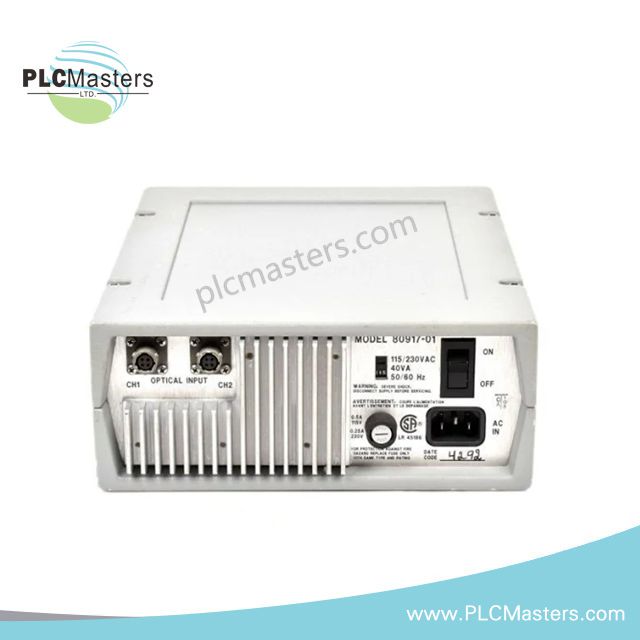

Bently Nevada 80917-01 Keyphasor Conditioner & Power Supply
$226.00
$520.00
Description
Product Overview
The Bently Nevada 80917-01 (TK15) is a compact, field-deployable Keyphasor® conditioning instrument designed to supply power to Keyphasor® transducers while converting raw pickup signals into stable, analysis-ready phase reference outputs. It supports simultaneous processing of two independent Keyphasor channels, making it suitable for both on-site troubleshooting and controlled bench diagnostics.
This instrument is commonly used alongside Bently Nevada portable diagnostic platforms and monitoring systems to establish accurate shaft phase, speed reference, and once-per-revolution signals for rotating machinery analysis.
Functional Description
The 80917-01 (TK15) integrates regulated transducer excitation and signal conditioning within a single portable enclosure. It accepts inputs from optical Keyphasor pickups as well as proximity probe-based Keyphasor configurations, filtering and shaping these inputs into consistent logic-level or analog outputs suitable for advanced vibration and rotor dynamics analysis.
Its portable form factor allows engineers to deploy it directly in the field without relying on permanent rack-mounted infrastructure.
Technical Specifications
| Parameter | Description |
|---|---|
| Channels | 2 fully independent Keyphasor® input channels |
| Supported Transducers | Optical Keyphasor® pickups, Proximitor®-based Keyphasor probes |
| Signal Processing | Conditioning, shaping, and stabilization of phase reference signals |
| Output Type | Conditioned logic-level and/or analog phase reference outputs |
| Transducer Power | Internal regulated excitation supply |
| Frequency Capability | Designed for low- to high-speed rotating machinery |
| Operating Temperature | Approximately -20 °C to +55 °C |
| Form Factor | Portable, bench-top or field instrument |
| Dimensions | 229 × 102 × 51 mm |
| Weight | 0.9 kg |
System Compatibility
The 80917-01 (TK15) is typically used with:
-
Bently Nevada ADRE® diagnostic systems
-
Portable vibration analyzers requiring external Keyphasor conditioning
-
Offline rotor dynamics and balancing setups
-
Machinery monitoring environments where a temporary phase reference is required
It complements permanently installed monitoring systems such as the 3500 Series by providing a flexible diagnostic alternative.
Typical Applications
-
Establishing phase reference for turbine vibration and orbit analysis
-
Rotor dynamic testing during commissioning or maintenance outages
-
Shaft speed and phase verification on compressors and pumps
-
Field diagnostics for motors and generators
-
Temporary Keyphasor signal conditioning during troubleshooting
Frequently Asked Questions
Q: Can the TK15 be used with proximity probes instead of optical sensors?
Yes. The 80917-01 (TK15) supports both optical Keyphasor pickups and Proximitor®-based Keyphasor probe configurations.
Q: Is this unit intended for permanent installation?
No. It is designed as a portable instrument for temporary field use or bench-top diagnostics rather than continuous rack-mounted operation.
Q: How many phase reference signals can be processed at the same time?
The unit provides two fully independent channels, allowing simultaneous conditioning of two Keyphasor signals.
