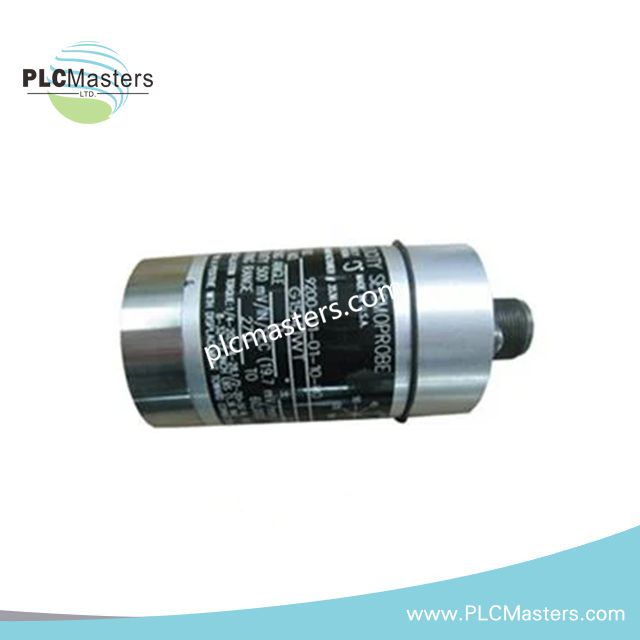

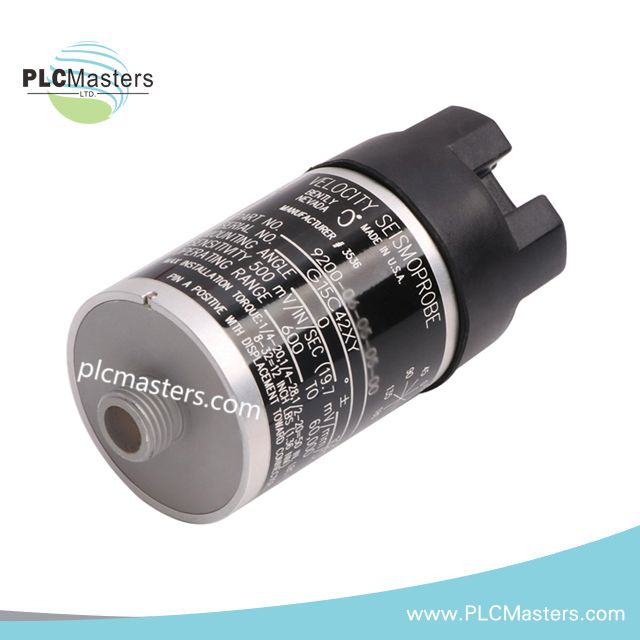

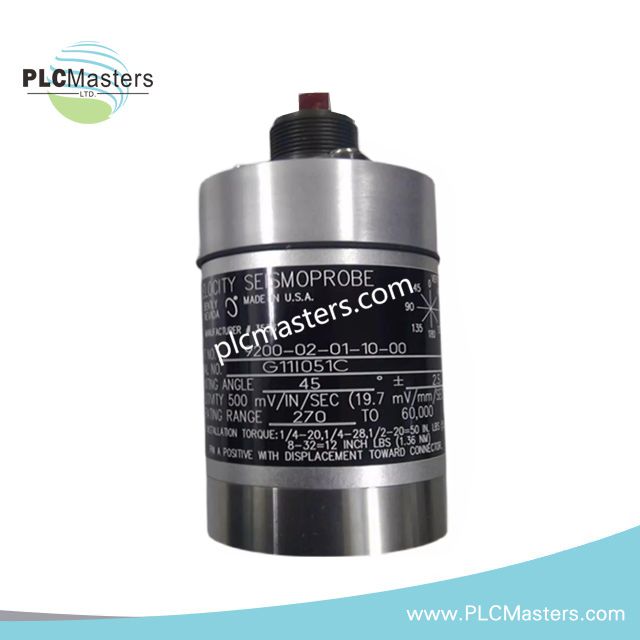

Віброшвидкісний сейсмозонд Bently Nevada 9200-06-02-01-00

Огляд

Вібраційний сейсмозонд швидкості  9200-06-02-01-00 виробництва Bently Nevada — це промисловий датчик вібрації, розроблений для безпосереднього вимірювання абсолютної вібрації корпусу обертового обладнання. На відміну від датчиків переміщення, цей перетворювач швидкості формує сигнал, пропорційний швидкості вібрації, що робить його добре придатним для оцінювання загального механічного стану та реакції конструкції.

Розроблений для безперервної роботи в складних умовах,  9200-06-02-01-00 забезпечує стабільний вихідний сигнал із низьким рівнем шуму та надійні довготривалі вимірювання для таких критично важливих об’єктів, як турбіни, компресори, насоси й великі електродвигуни.

Принцип роботи

У цьому датчику використовується внутрішній п’єзоелектричний чутливий елемент швидкості, який перетворює механічний рух корпусу машини на аналоговий сигнал напруги. Вихідний сигнал безпосередньо відображає швидкість вібрації, що спрощує інтеграцію із системами захисту обладнання та моніторингу його технічного стану.

Вимірювання швидкості особливо ефективне для виявлення дисбалансу, розцентрування, послаблення кріплень і резонансу в широкому діапазоні робочих швидкостей.

Технічні характеристики

• Тип датчика: сейсмозонд швидкості

• Вимірювана величина: швидкість вібрації

• Технологія вимірювання: п’єзоелектричний елемент швидкості

• Вихідний сигнал: аналогова напруга, пропорційна швидкості

• Номінальна чутливість: 4,0 В/дюйм/с (±10%)

• Частотна характеристика: від 10 Гц до 1 000 Гц

• Спосіб монтажу: на шпильці (сумісний із магнітною основою через адаптер)

• Конструкція кабелю: вбудований броньований кабель

• Стандартна довжина кабелю: 6 м

• Діапазон робочих температур: від −35 °C до +120 °C

• Ступінь захисту від впливу довкілля: придатний для промислових установок і важких умов експлуатації

• Маса: 0,5 кг

Сумісність із системами

 9200-06-02-01-00 розроблений для безпосереднього підключення до платформ моніторингу вібрації Bently Nevada, зокрема до систем моніторингу серії 3500. Його стандартизований вихід забезпечує просту інтеграцію в наявні архітектури захисту та діагностики на основі вимірювання швидкості.

Сфери застосування

• Корпуси турбін для безперервного контролю вібрації

• Відцентрові та осьові компресори для оцінювання механічного стану

• Насоси, що працюють під високим навантаженням або зі змінною швидкістю

• Великі промислові електродвигуни та генератори

• Електростанції та нафтохімічні підприємства, яким потрібні надійні дані про вібрацію корпусу

Надійність і монтаж

Завдяки міцному корпусу та броньованому кабелю  9200-06-02-01-00 розрахований на тривалий строк служби у складних промислових умовах. Конструкція зі встановленням на шпильці забезпечує стабільне механічне з’єднання з поверхнею машини, що має вирішальне значення для точного вимірювання швидкості.

Часті запитання

У чому перевага вимірювання швидкості порівняно з вимірюванням переміщення?

Датчики швидкості дуже ефективні для виявлення проблем загального стану машини, таких як послаблення кріплень, дисбаланс і конструкційний резонанс, особливо на середніх частотах, характерних для обертового обладнання.

Чи можна використовувати цей датчик у системах безперервного захисту?

Так.  9200-06-02-01-00 придатний для безперервного моніторингу та захисту в разі підключення до сумісних систем моніторингу Bently Nevada.

Чи можна замінити кабель?

Датчик постачається з нерознімним броньованим кабелем, що забезпечує цілісність сигналу та стійкість до впливу довкілля під час експлуатації у промислових установках.
