Emerson SE4301T02 DeltaV™ цифровий вхід 24 В пост. струму з низькорівневим визначенням CHARM

Огляд

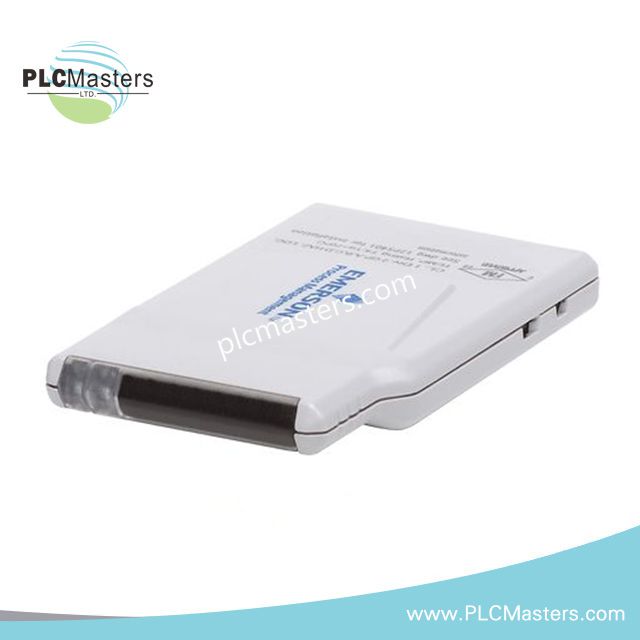

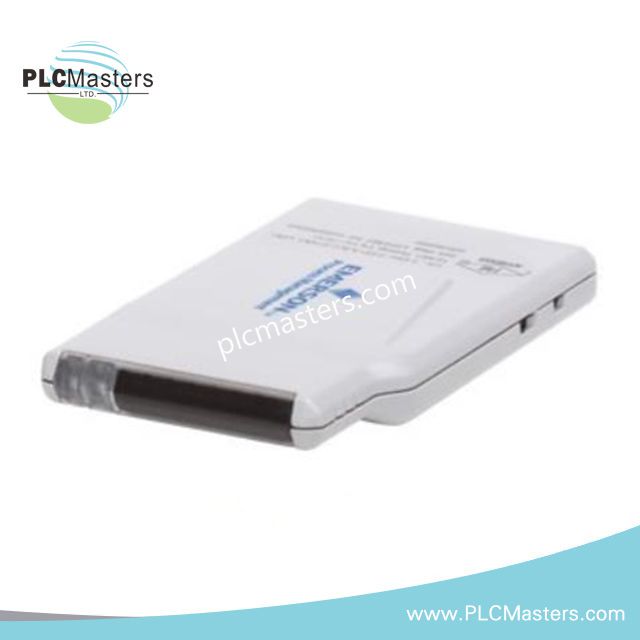

 Emerson SE4301T02 — це модуль аналогового виходу CHARM для системи електронного марshalling DeltaV™. Він формує точні аналогові сигнали 4–20 мА для клапанів, приводів і передавачів. Опційний зв’язок HART® забезпечує цифрову діагностику через те саме з’єднання. Цей модуль гарантує аналогове керування високої роздільної здатності, що ідеально підходить для технологічних галузей і інтелектуальних контрольно-вимірювальних приладів. Встановлення просте завдяки карткам вводу/виводу CHARM із можливістю підключення та клемним колодкам із ключем для правильного встановлення.

Технічні характеристики

• Модель: SE4301T02

• Функція: Аналоговий вихід (AO) CHARM

• Вихідний сигнал:

• Аналоговий: 4–20 мА

• Опційно: цифровий сигнал HART, накладений на основний сигнал

• Точність: Високоточний вихід для надійного керування

• Опір навантаження:

• Мінімум: 250 Ом (для зв’язку HART)

• Максимум: 750 Ом

• Ізоляція:

• Гальванічна ізоляція від електроніки системи

• Заводське випробування напругою 1000 В пост. струму

• Вимоги до живлення:

• Шина CHARM: +6,3 В пост. струму при ~32 мА

• Польовий ланцюг: +24 В пост. струму при ~30 мА

• Діагностика:

• Цілісність вихідного контуру

• Стан пристрою та сповіщення про несправності

• Встановлення:

• Підключається до картки вводу/виводу CHARM

• Клемна колодка з ключем забезпечує правильне встановлення

• Екологічні характеристики:

• Робоча температура: від –40°C до +70°C

• Удар: 10 g, напівсинусоїда 11 мс

• Вібрація: 1 мм (2–13,2 Гц), 0,7 g

• Підтримка дискретного входу:

• Виявлення ввімкнено: >2,25 мА (<5,3 кΩ)

• Виявлення вимкнено: <1,75 мА (>8,2 кΩ)

• Імпеданс каналу: 4,8 кΩ

• Напруга змочування: 22,5 В ±5%, струм обмежено до 12,5 мА

• Захист польового ланцюга: обмеження струму до 12,5 мА, відключення польового ланцюга

• Потреба CHARM у живленні: макс. 22 мА при 24 В пост. струму

• Розсіювання тепла: 0,33 Вт

• Підтримка виявлення несправностей:

• Коротке замикання: <100 Ω

• Нормальний стан: від 400 Ω до 40 кΩ

• Обрив ланцюга: >75 кΩ

• Налаштовувані типи каналів:

• Дискретний вхід – сухий контакт або датчик стану <2 Гц

• Підрахунок імпульсів – від 0,1 Гц до 10 кГц, мінімальна тривалість імпульсу 50 мкс
