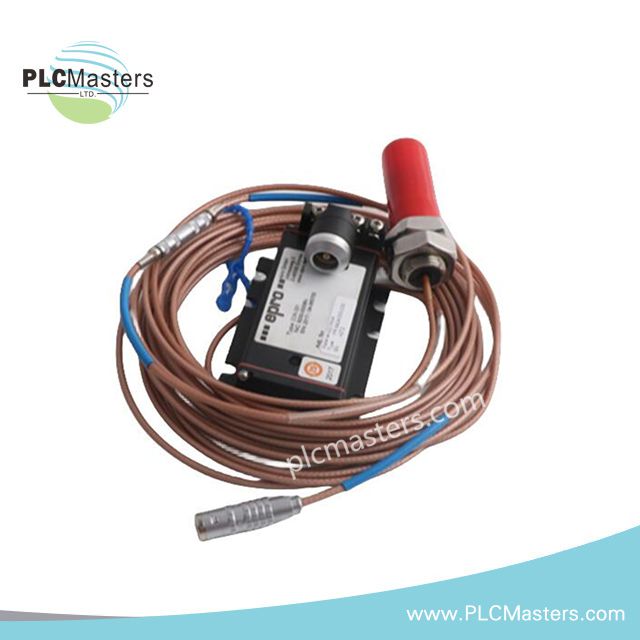

Система вихрострумових датчиків EPRO CON021+PR6424/001-110

Огляд

Система EPRO CON021+PR6424/001-110 — це безконтактна вихрострумова сенсорна система. Вона забезпечує точні та надійні вимірювання для критично важливих машин. Інженери використовують її в турбінах, компресорах і насосах для моніторингу вібрації та виявлення переміщення валу.

Перетворювач сигналів CON021

Модуль CON021 перетворює необроблені дані сенсора на сигнали для моніторингу й аналізу. Він забезпечує швидку реакцію та широкий частотний діапазон, що робить його придатним для динамічних промислових середовищ.

Основні характеристики

• Функціональність: перетворює сигнали переміщення на придатний для використання вихідний сигнал

• Частотний діапазон: від 0 до 20 000 Гц

• Час наростання: менше 15 мікросекунд

• Робоча температура: від -30°C до +100°C

• Клас захисту: IP20

Живлення та матеріали

• Напруга живлення: від -23 В до -32 В

• Діапазон вихідного сигналу: від -4 В до -20 В або від -2 В до -18 В

• Матеріал корпусу: сплав LMgSi 0.5 F22

• Маса: 120 грамів

Монтаж і підключення

• Монтаж: кріплення чотирма гвинтами M5x20

• Підключення перетворювача: самофіксувальний штекер Lemo

• Клема живлення/виходу: гвинтового типу, підтримує провід перерізом 1,5 мм²

Датчик переміщення PR6424

Датчик PR6424 із високою точністю вимірює переміщення валу. Він стійкий до несприятливих умов довкілля та підтримує тривалу експлуатацію в промислових умовах.

Характеристики вимірювання

• Діапазон: переміщення 2 мм

• Початковий повітряний зазор: 0,5 мм

• Чутливість: 8 В/мм ±5%

Експлуатаційні характеристики

• Температура сенсора: від -35°C до +180°C

• Кабель і роз’єм: від -35°C до +150°C

• Клас захисту: IP66

Матеріали та конструкція

• Наконечник сенсора: PEEK (поліефірефіркетон)

• Корпус: конструкція з нержавіючої сталі

• Кабель: PTFE для термостійкості

• Маса: 100 грамів
