Модуль інтерфейсу входу для зв’язку HART Foxboro FBM214 P0916BX

Огляд

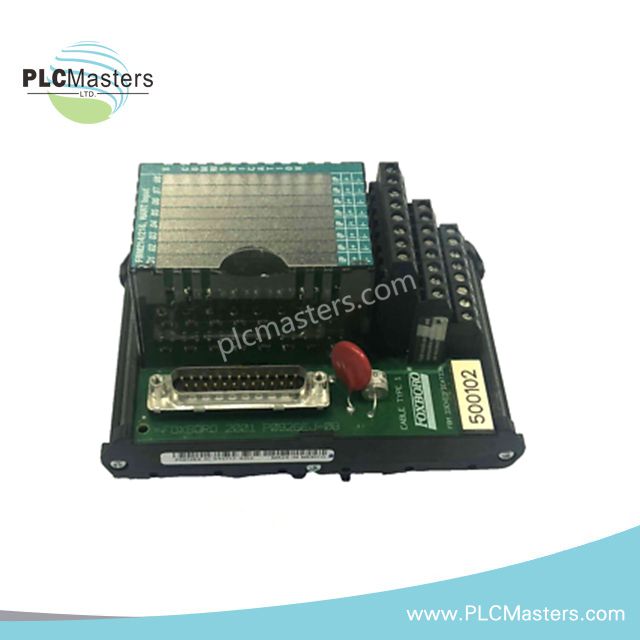

Foxboro FBM214 P0916BX — це модуль інтерфейсу входу з підтримкою зв’язку HART. Він обробляє вісім аналогових вхідних каналів. Кожен канал приймає аналогові сигнали 4–20 мА або цифрові сигнали HART. Модуль підтримує два цифрові повідомлення на секунду від польових пристроїв. Він забезпечує гальванічну розв’язку сигналів від землі та логічної схеми модуля. Модуль призначений для роботи в суворих промислових умовах, забезпечуючи високу точність і надійну роботу.

Технічні характеристики

• Тип виробу: модуль інтерфейсу входу зі зв’язком HART

• Виробник: Foxboro (Schneider Electric)

• Номер моделі: FBM214 P0916BX

• Кількість каналів: 8 аналогових вхідних каналів

• Типи вхідних сигналів:

• Стандартні аналогові сигнали датчиків 4–20 мА

• Цифрові сигнали частотної маніпуляції (FSK) HART

• Швидкість зв’язку: підтримка двох цифрових повідомлень на секунду

• Гальванічна розв’язка: розв’язка від землі та логічної схеми модуля

• Точність: висока точність завдяки сигма-дельта перетворенню даних

• Роздільна здатність: 15 біт

• Частота оновлення: 100 мс на канал

• Температурний коефіцієнт: 50 ppm/°C

• Вхідний опір: номінально 280 Ω

• Напруга відповідності: мінімум 18 В постійного струму при 20,5 мА

• Придушення синфазних сигналів: >100 дБ при 50 або 60 Гц

• Живлення польового пристрою: ізольоване живлення 24 В постійного струму ±10% на канал, з обмеженням струму

• Екологічний клас: клас G3 (суворі умови) відповідно до стандарту ISA S71.04

• Робоча температура: від -20 до +60°C (від -4 до +140°F)

• Відносна вологість: від 5 до 95%, без конденсації

• Монтаж: DIN-рейка

• Маса: 3,00 фунта
