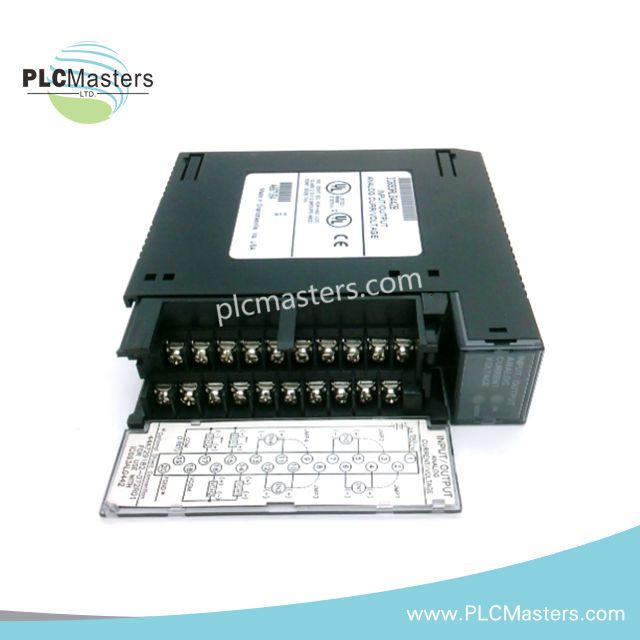

Комбінований модуль аналогових струму/напруги GE IC693ALG442

Огляд

GE IC693ALG442 — це комбінований модуль аналогових струмових/напругових сигналів для ПЛК-системи Series 90-30. Він підтримує введення та виведення як струмових, так і напругових сигналів, що робить його ідеальним для універсальних застосувань у промисловій автоматизації. Модуль забезпечує моніторинг датчиків, керування виконавчими механізмами та виконання інших завдань керування з високою точністю. Компактна конструкція та надійна робота роблять його придатним для використання в суворих промислових умовах.

Технічні характеристики

• Тип модуля: комбінований модуль аналогових струмових/напругових сигналів

• Серія: GE Series 90-30

• Номер деталі: IC693ALG442

• Вхідні канали: 4 диференційні

• Діапазон вхідної напруги: 0–10 В, ±10 В

• Роздільна здатність входу: 2,5 мВ при 0–10 В, 5 мВ при ±10 В

• Вхідний опір: 800 КΩ

• Вихідні канали: 2 несиметричні

• Діапазон вихідного струму: 0–20 мА, 4–20 мА

• Роздільна здатність виходу: 0,5 μА при 4–20 мА, 0,625 μА при 0–20 мА

• Частота оновлення: 3–8 мілісекунд

• Напруга зовнішнього живлення: 20–30 VDC

• Споживання енергії: 95 мА від внутрішнього джерела живлення +5 VDC

• Коефіцієнт придушення пульсацій джерела живлення: струм — 5 µA/V (типове значення), 10 µA/V (максимальне значення); напруга — 25 мВ/V (типове значення), 50 мВ/V (максимальне значення)

• Частотна характеристика вхідного фільтра: 38 Гц

• Точність: 0,25% при 25°C

• Вага: 0,93 фунта

• Стан життєвого циклу продукту: знято з виробництва/застарілий
