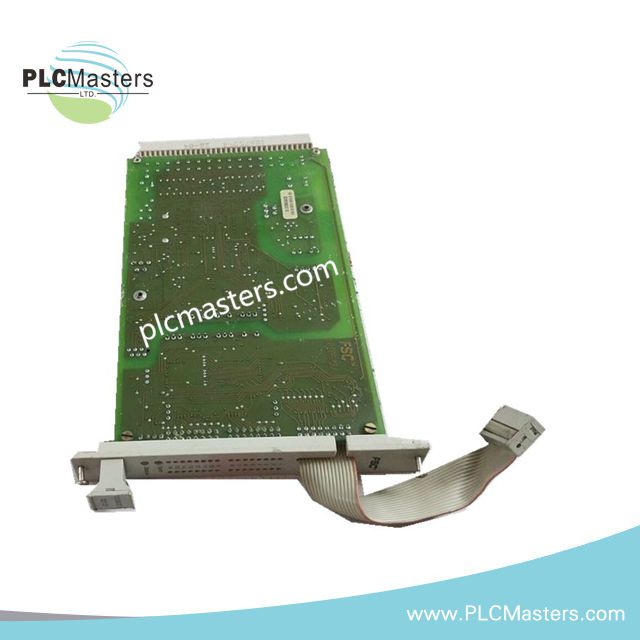

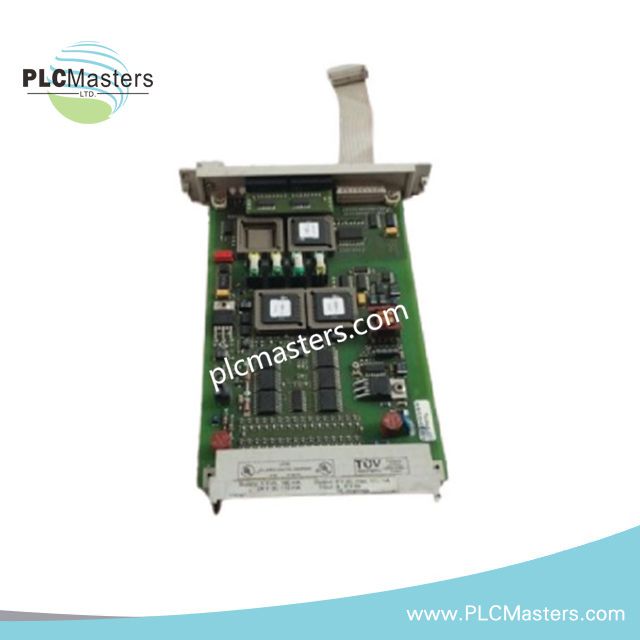

Цифровий модуль входу Honeywell 10106/2/1 із контролем лінії та безпечним станом при відмові

Honeywell 10106/2/1, який також каталогізується як відмовобезпечний модуль цифрових входів 10106/2/1, обробляє сигнали 16-канальних безконтактних перемикачів NAMUR і контрольовані по лінії сигнали стану в системах керування, пов’язаних із безпекою. Він підтримує контроль замикання на землю, діагностику каналів і вбудований перетворювач DC/DC для живлення польових пристроїв у контурі. Модуль підтримує застосування з рівнем до SIL 3 згідно з IEC 61508 і відповідає вимогам DIN 19250 AK5/6.

Технічні характеристики обладнання

Контроль входів NAMUR і діагностика безпеки

10106/2/1 приймає сигнали від безконтактних перемикачів NAMUR або контрольованих по лінії контурів стану. Вхідна схема оцінює рівні струму в межах зазначеного діапазону перемикання та забезпечує гістерезис для розрізнення станів перемикання.

Контроль замикання на землю охоплює всі 16 вхідних контурів. Світлодіоди на передній панелі вказують на стан каналів, стан контурів і результати діагностики модуля. Спільний перетворювач DC/DC живить підключені польові пристрої.

Модуль розрахований на застосування з рівнем функціональної безпеки до SIL 3 згідно з IEC 61508. Необхідне перетворення сигналу забезпечує перетворювач серії 10106/A/, встановлений на роз’ємі програмування (Px) на задній панелі об’єднувальної плати вводу-виводу.

Часті запитання (FAQ)

З: Чи можна підключати 10106/2/1 безпосередньо до безконтактних перемикачів NAMUR?

В: Модуль підтримує сигнали DIN 19234 (NAMUR), але в документації вказано, що на роз’єм програмування об’єднувальної плати (Px) потрібно встановити перетворювач сигналу серії 10106/A/, щоб перетворювати сигнали безконтактних перемикачів до необхідного рівня на вході.

З: Чи контролює модуль замикання на землю на всіх вхідних каналах?

В: Так. Контроль замикання на землю передбачений для всіх 16 вхідних контурів.

З: Який рівень функціональної безпеки підтримує модуль?

В: Модуль можна використовувати в застосуваннях із рівнем до SIL 3 згідно з IEC 61508; він відповідає зазначеним вимогам DIN 19250 AK5/6. Досягнутий рівень безпеки залежить від проєктування всієї системи безпеки та оцінювання застосування.

Рекомендації щодо монтажу в польових умовах

• Установіть модуль у сумісну 19-дюймову стійку вводу-виводу та перевірте сумісність об’єднувальної плати, перш ніж подавати живлення на систему.
• Установіть зазначений перетворювач сигналу серії 10106/A/ на роз’єм програмування (Px) на задній панелі об’єднувальної плати вводу-виводу.
• Перевірте полярність проводки польових пристроїв NAMUR і сумісність сигналів згідно з документацією на модуль.
• Прокладайте проводку польових сигналів окремо від силових провідників і комутаційних кіл із високим рівнем завад.
• Переконайтеся, що опір польового проводу не перевищує 50 Ом.
• Під час введення в експлуатацію перевірте напругу живлення контуру та рівні перемикання на входах.
• Переконайтеся в роботі контролю замикання на землю та перевірте діагностичні світлодіоди каналів, контурів і модуля.
• Дотримуйтеся вимог виробника щодо заземлення, екранування та електричної ізоляції встановленої стійки й польової проводки.
