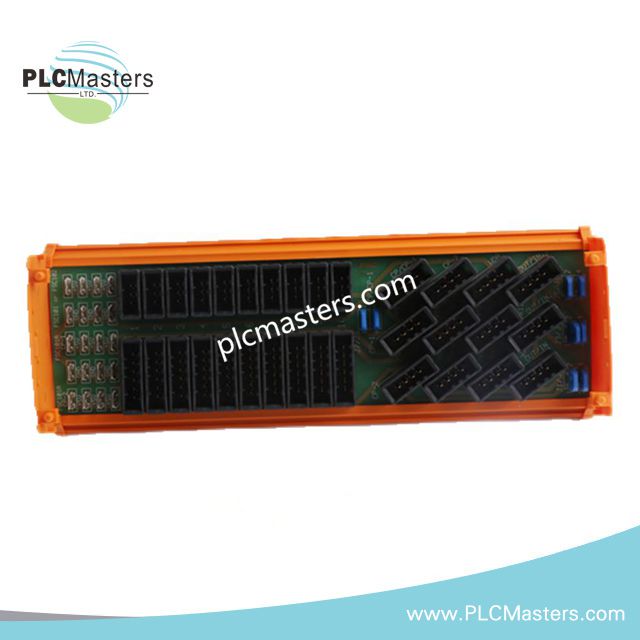

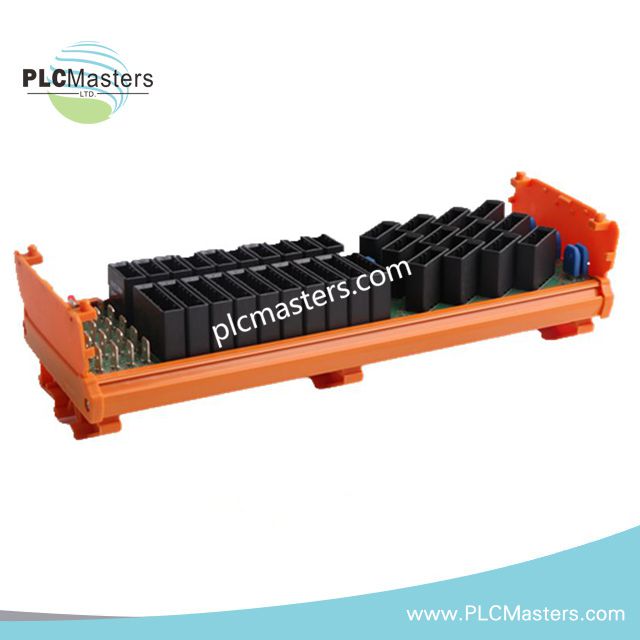

Модуль завершення Honeywell 10313/1/1 FSC

Honeywell 10313/1/1, який також зазначають у каталогах як модуль завершення ланцюгів FSC 10313/1/1, забезпечує підключення польової проводки в системі контролера безпечного стану Honeywell (FSC). У наданій документації також зазначено функцію модуля розподілу 5 VDC і сигналу сторожового таймера CC; точний зв’язок між цими функціями потрібно уточнити за відповідною документацією на обладнання.

Технічні характеристики обладнання

Завершення ланцюгів FSC та інтерфейс сигналів

10313/1/1 визначено як модуль завершення ланцюгів для платформи Honeywell FSC. Обладнання для завершення ланцюгів забезпечує інтерфейс підключення польової проводки між зовнішніми колами та відповідним обладнанням вводу/виводу контролера. У доступному джерелі також згадується розподіл 5 VDC і сигналу сторожового таймера, але не вказано призначення клем, підтримувані комбінації сигналів або архітектуру розподілу електроживлення для цієї конкретної моделі.

Зазначені функції для аналогових, дискретних сигналів і термопар не слід вважати доступними одночасно для каналів без відповідної схеми підключення та документації щодо сумісності обладнання.

Поширені запитання

З: Для якої платформи контролера призначено 10313/1/1?

В: У наданій інформації про виріб зазначено систему контролера безпечного стану Honeywell (FSC). Перед установленням перевірте сумісність із контролером, модулем вводу/виводу та конфігурацією завершення ланцюгів.

З: Чи можна налаштувати всі 16 каналів для аналогових, дискретних сигналів і сигналів термопар?

В: В описі виробу наведено ці типи сигналів, але немає підтвердженого розподілу каналів або матриці конфігурацій. Перед підключенням польових сигналів перевірте документацію виробника щодо призначення клем.

З: Які вимоги до електроживлення та заземлення застосовуються до цього модуля?

В: У наданій інформації зазначено 24 VDC, але немає підтверджених відомостей про полярність клем, споживаний струм, параметри ізоляції або заземлення. Щоб визначити вимоги до підключення, користуйтеся відповідним посібником зі встановлення обладнання та затвердженими схемами підключення FSC.

Рекомендації з монтажу на об’єкті

• Звірте повний номер виробу та апаратну версію з конфігурацією системи FSC.
• Перед підключенням проводки перевірте сумісність із відповідними контролером і модулями вводу/виводу.
• Визначте призначення кожної клеми за схемою підключення виробника. Не робіть висновків про призначення клем на основі кількості каналів або діапазонів сигналів.
• За можливості прокладайте проводку аналогових сигналів окремо від провідників із високим струмом і комутаційних провідників.
• Виконуйте екранування кабелів і заземлення відповідно до проєкту заземлення системи та інструкцій виробника.
• Перед подачею живлення на пристрій перевірте полярність живлення та електричні характеристики.
• Для монтажу у вибухонебезпечних зонах перед введенням в експлуатацію перевірте відповідну сертифікацію обладнання, класифікацію зони та вимоги до проводки.
• Перш ніж підключати модуль або подавати на нього живлення, перевірте цілісність кіл і огляньте польову проводку.
