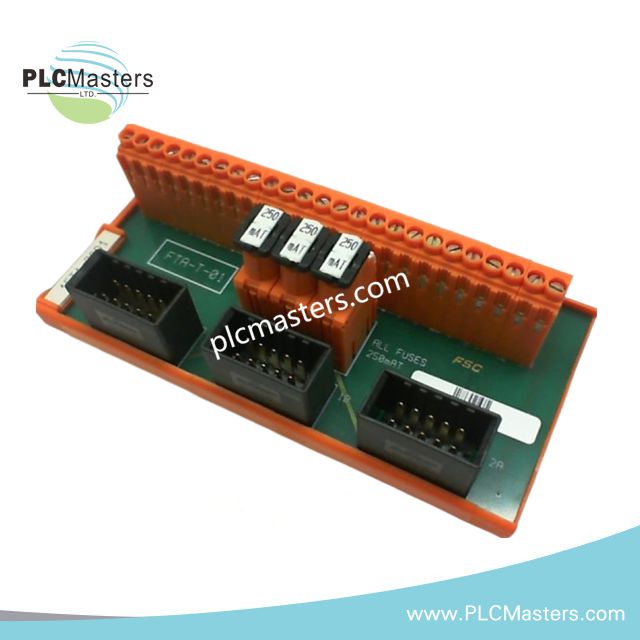

Honeywell FTA-T-01 — відмовобезпечна польова кінцева розв’язка цифрового входу

Опис продукту

Пасивна збірка кінцевого підключення цифрових входів із відмовобезпечною функцією Honeywell FTA-T-01 розроблена як надійний сигнальний інтерфейс між системами керування безпекою та цифровими пристроями польового рівня. Її широко застосовують в архітектурах Honeywell Fail-Safe Control (FSC) і сумісних системах безпеки, де обов’язковими є детермінована цілісність сигналу та відмовостійкість.

Ця FTA виконує функції пасивного кінцевого підключення та захисту, передаючи численні дискретні вхідні сигнали від зовнішніх пристроїв до системи керування через плавкі запобіжники та ізольовані канали. Її конструкція підтримує виконання функцій безпеки, забезпечуючи передбачувану поведінку за умов несправностей, зокрема помилок підключення, перенапруги або відмови компонентів.

FTA-T-01 оптимізована для систем безпеки, змонтованих у шафах, і забезпечує підключення з високою щільністю без погіршення доступності чи зручності технічного обслуговування.

Функціональний огляд

Honeywell FTA-T-01 підтримує двадцять чотири незалежні відмовобезпечні цифрові вхідні канали, організовані у три електрично згруповані секції. Кожен канал має індивідуальний захист, що запобігає поширенню одиничної несправності в системі.

Основні експлуатаційні характеристики:

Ненав’язливе кінцеве підключення дискретних польових сигналів
Захист кожного каналу запобіжником для контрольованої локалізації несправностей
Механічна та електрична сумісність із міжз’єднувальними кабелями Honeywell FSC
Відмовобезпечна маршрутизація сигналів, придатна для систем із рейтингом SIL

Технічні характеристики

Електричні характеристики

• Загальна кількість вхідних каналів: 24 відмовобезпечні цифрові входи

• Групування каналів: 3 ізольовані секції, по 8 каналів у кожній групі

• Номінальна вхідна напруга: 24 / 48 / 60 В постійного струму

• Максимальна номінальна напруга (IEC 1010):

• Категорія III: 36 В змінного струму або 50 В постійного струму

• Категорія II: 125 В змінного струму або 150 В постійного струму

• Тип запобіжника: із затримкою спрацьовування

• Номінал запобіжника: 250 мА на канал

• Захист входу: захист від надструму та перехідних процесів

Механічні дані та дані щодо встановлення

• Спосіб монтажу: встановлення на DIN-рейку

• Підтримувані типи рейок: TS32 і TS35 (профіль 7,5 мм)

• Рекомендована довжина рейки: 146 мм

• Інтерфейс польового підключення: гвинтові затискачі

• Максимальний переріз провідника: 2,5 мм² (AWG 14)

• Довжина зачистки дроту: 7 мм

• Момент затягування клем: 0,5 Н·м

Фізичні властивості

• Габарити: 145 × 70 × 65 мм

• Маса: 0,47 фунта

Типові застосування

FTA-T-01 широко використовують у середовищах, де надійність сигналу безпосередньо впливає на безпеку персоналу та захист обладнання, зокрема:

Системи аварійного вимкнення
Системи керування пальниками
Захист турбомашин
Технологічні блокування та дозволи
Контури керування машинами, пов’язані з безпекою

Сумісність із системами

Ця збірка кінцевого підключення призначена для використання із системами Honeywell Fail-Safe Control та відповідними контролерами безпеки, які використовують віддалені FTA для структурованого польового підключення. Вона безперешкодно інтегрується із системними кабелями Honeywell і відповідає усталеним практикам монтажу FSC.

Поширені запитання

З: Чи є FTA-T-01 активним модулем вводу-виводу?
В: Ні. FTA-T-01 є пасивною збіркою кінцевого підключення. Вона не виконує обробку сигналів або логічні функції.

З: Чи захищені вхідні канали окремими запобіжниками?
В: Так. Кожен канал має запобіжник із затримкою спрацьовування для локалізації несправностей і підвищення доступності системи.

З: Чи можна встановлювати її в системах, не пов’язаних із безпекою?
В: Хоча пристрій насамперед призначений для архітектур безпеки, його можна використовувати в системах, не пов’язаних із SIS, якщо вони потребують надійного кінцевого підключення цифрових сигналів і дотримано обмежень напруги.
