Модуль аналогового входу ICS Triplex T8431 Trusted TMR 24 Vdc
$200.00
$500.00
Description

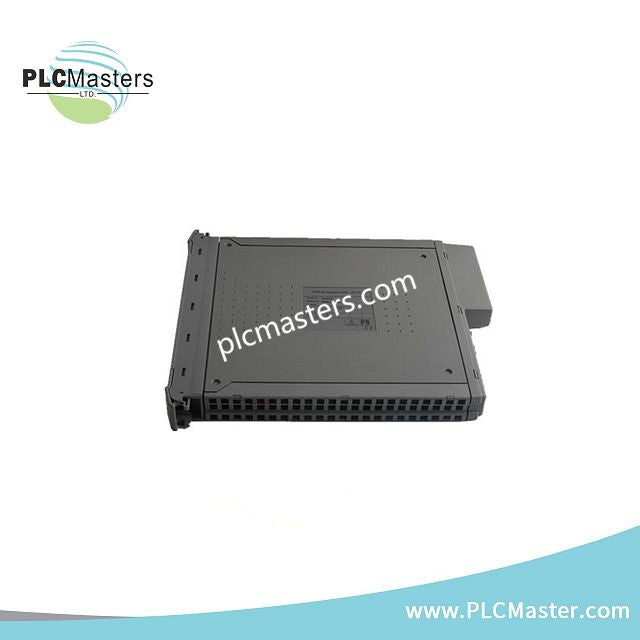

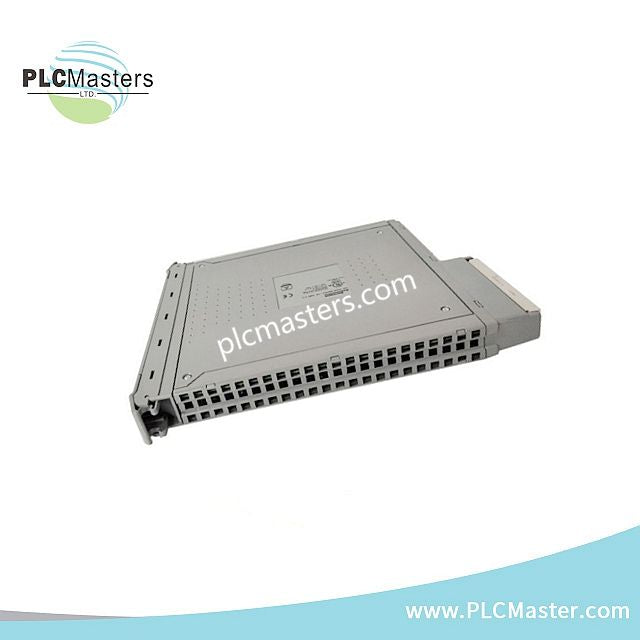

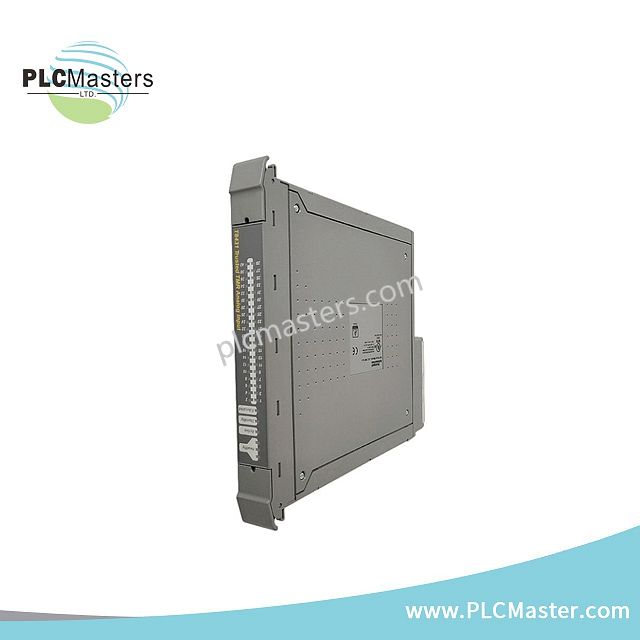

ICS Triplex T8431 Trusted TMR 24 Vdc Analog Input Module
Модуль ICS Triplex T8431, також відомий як T8431 Trusted TMR 24 Vdc Analog Input Module, працює як спеціалізований апаратний компонент для 40-канального відмовостійкого вимірювання струму та напруги в рамках платформ безпеки Trusted Triple Modular Redundant (TMR).
Апаратні характеристики
| Параметр | Специфікація |
|---|---|
| Модель | T8431 |
| Бренд | ICS Triplex |
| Походження | Велика Британія |
| Вага | 1,149 кг |
| Розміри | 266 мм x 31 мм x 303 мм (10,5 дюймів x 1,2 дюйма x 12,0 дюймів) |
| Робоча температура | -5 °C до 60 °C |
| Споживання енергії | 15 Вт до 18 Вт |
| Діапазон напруги живлення системи | Діапазон напруги живлення системи від 20 В до 32 В постійного струму |
| Кількість входів | 40 каналів |
| Діапазони вхідних сигналів | 0-22 мА / 0-6 В постійного струму |
| Час оновлення зразка | 0,5 мс |
| Роздільна здатність | 3,9 мкА |
| Точність безпеки | +/-1% від повного діапазону |
| Точність калібрування | 0.03% |
| Ізоляція поля | Підтримувана робоча напруга +/-250 В постійного струму, максимальна витримувана напруга +/-2,5 кВ постійного струму |
| Взаємні завади між каналами | -40 дБ до -60 дБ |
| Послідовність подій | Роздільна здатність 1 мс, точність часової позначки +/-0,5 мс |
| Інтервал самотестування | 2 хвилини |
Безпека SIL3 та архітектура Triple Modular Redundancy (TMR)
Модуль використовує архітектуру Triple Modular Redundant (TMR) 2oo3 для всіх 40 аналогових вхідних каналів, забезпечуючи повну гальванічну ізоляцію та повну апаратну потрійність від полевих клем до інтерфейсу системної задньої панелі. Кожен вхідний сигнальний шлях обробляється за допомогою алгоритмів більшості для виконання безпечної обробки відмов без переривання доступності каналу. Вбудовані безперервні самотестувальні процедури виконуються з інтервалом 2 хвилини для перевірки калібрування каналів, придушення взаємних завад (-40 дБ до -60 дБ) і моніторингу лінії без зміни обробки сигналів поля або виконання циклу.
Поширені запитання
Q: Чи має модуль T8431 вбудований захист запобіжником для вхідних полевих контурів?
A: Ні, модуль не містить внутрішніх запобіжників. Зовнішні запобіжники повинні бути встановлені на стороні поля, якщо обмеження струму ланцюга вимагається стандартами безпеки.
Q: Як працює моніторинг несправностей лінії на вхідних каналах?
A: Моніторинг лінії є необов’язковим і налаштовується користувачем через параметри порогів. Він виявляє розриви та короткі замикання, порівнюючи виміряні струми поля з чотирма визначеними користувачем пороговими значеннями.
Інструкції з монтажу на місці
- Переконайтеся, що напруга живлення задньої панелі регулюється в межах від 20 В до 32 В постійного струму перед вставленням модуля у визначений слот.
- Вирівнюйте роз’єми на краю карти з направляючими задньої частини шасі, докладаючи рівномірний тиск, доки фіксуючі засувки надійно не защіпнуться.
- Завершуйте сигнальні кабелі, використовуючи екрановані провідники з крученою парою, щоб підтримувати ізоляцію поля до +/-250 В постійного струму.
- Підключайте екрани кабелів до визначених точок заземлення системи в одному вузлі, щоб уникнути заземлювальних петель і зберегти точність часових позначок послідовності подій 1 мс.
- Якщо сигнали з поля надходять із небезпечних зон, прокладайте їх через сертифіковані зовнішні бар’єри внутрішньої безпеки, призначені для конкретної зони застосування.
