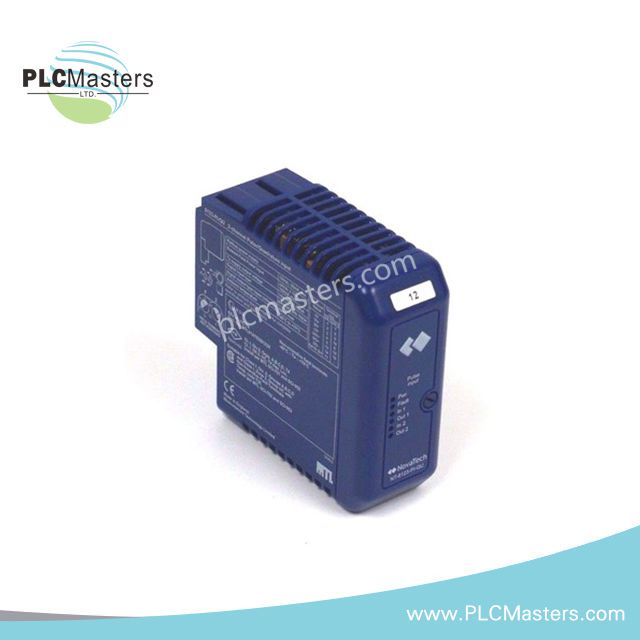

MTL 8123-PL-QU — модуль імпульсного та квадратурного входу

Огляд

MTL 8123-PL-QU — це високопродуктивний 2-канальний модуль імпульсних і квадратурних входів для системи вводу-виводу MTL PAC8000. Він захоплює високошвидкісні імпульсні сигнали та вхідні сигнали квадратурних енкодерів від польових пристроїв, зокрема витратомірів, датчиків наближення й ротаційних енкодерів. Крім того, модуль забезпечує вимірювання частоти, виявлення прискорення та налаштовувані аварійні сигнали. Ці функції забезпечують точний моніторинг у промисловій автоматизації та вибухонебезпечних зонах.

Технічні характеристики

• Номер моделі: MTL 8123-PL-QU

• Канали: 2 канали імпульсного входу або 1 квадратурний вхід

• Діапазон частот: від 1 Гц до 50 кГц (12,5 кГц у квадратурному режимі)

• Точність: ±0,05% діапазону при 25 °C

• Температурна стабільність: 0,005% на °C

• Підтримувані типи датчиків: NAMUR, імпульсний струмовий, імпульсний напруговий, перемикач

• Діапазон вхідної напруги: 0–24 В пост. струму (макс. 50 В пост. струму)

• Діапазон вхідного струму: до 20 мА

• Вхідний опір: напруга: >10 кОм; струм: 25 Ом; NAMUR: 1 кОм

• Пороги перемикання: NAMUR: 1,2 мА / 2,1 мА

• Виявлення обриву/короткого замикання: модуль автоматично виявляє несправності

• Підрахунок імпульсів: підрахунок у прямому/зворотному напрямку з опційним керуванням затвором

• Квадратурний режим: увімкнення або вимкнення визначення напрямку

• Параметри фільтрації: вимкнено, 1, 5, 20, 100 кГц

• Період вибірки: налаштовується від 20 мс до 200 с

• Аварійні сигнали: аварійні сигнали частоти та прискорення з межами, визначеними користувачем

• Вихідні канали: 2 виходи з відкритим колектором (макс. 30 В, 100 мА)

• Смуга пропускання ретрансляції: 1–2000 Гц

• Живлення: номінально 8,1 В пост. струму при 8 мА для датчиків NAMUR

• Клас вибухонебезпечної зони: підтримуються установки в зонах Zone 0 / Div 1 і Zone 2 / Div 2
