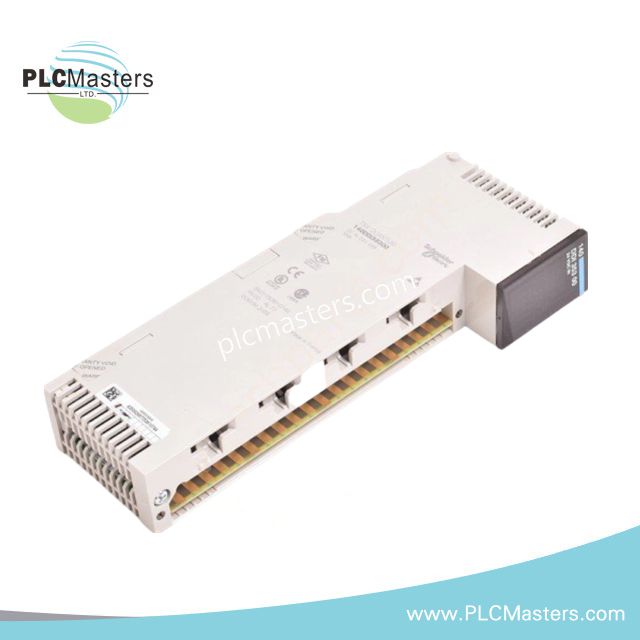

Дискретний модуль входів Schneider 140DAI75300

Огляд

Schneider Modicon 140DAI75300 — це модуль дискретних входів, розроблений для платформи автоматизації Modicon Quantum. Він обробляє сигнали на високій швидкості та забезпечує ефективний обмін даними. Цей модуль гарантує надійну роботу, що робить його ідеальним для завдань промислової автоматизації.

Технічні характеристики

Тип виробу: модуль дискретних входів
Виробник: Schneider Electric
Номер моделі: 140DAI75300

• Напруга дискретних входів: 230 В змінного струму

• Кількість вхідних каналів: 32 (об’єднані у 4 групи)

• Вхідний струм:

• 11,5 мА (57–63 Гц)

• 9,7 мА (47–53 Гц)

• Гарантована напруга стану 1:

• 165–264 В змінного струму (57–63 Гц)

• 175–264 В змінного струму (47–53 Гц)

• Гарантована напруга стану 0: 0–40 В змінного струму (обидва діапазони частот)

• Вхідний опір:

• 26 500 Ом, ємнісний (57–63 Гц)

• 31 800 Ом, ємнісний (47–53 Гц)

• Межі частоти мережі: 47–63 Гц

• Максимальний струм витоку: 2,6 мА

• Абсолютне максимальне значення вхідної напруги:

• 264 В безперервно

• 312 В протягом 10 секунд

• 400 В протягом 1 циклу

• Час відгуку:

• Вимкнено–увімкнено: 4,9–0,75 мс × цикл мережі

• Увімкнено–вимкнено: 7,3–12,3 мс

• Ізоляція: 1780 В (середньоквадратичне значення) між групами та між групами і шиною (1 хвилина)

• Потреба струму шини: 250 мА

• Максимальна розсіювана потужність: 5 Вт

• Локальна індикація:

• 1 зелений світлодіод для зв’язку із шиною

• 1 червоний світлодіод для виявлення зовнішніх несправностей

• 32 зелені світлодіоди для індикації стану входів

• Сертифікація: CE, UL 508, CSA

• Робоча температура: від 0°C до 60°C

• Температура зберігання: від -40°C до 85°C

• Відносна вологість: 95% (без конденсації)

• Робоча висота над рівнем моря: до 5000 м
