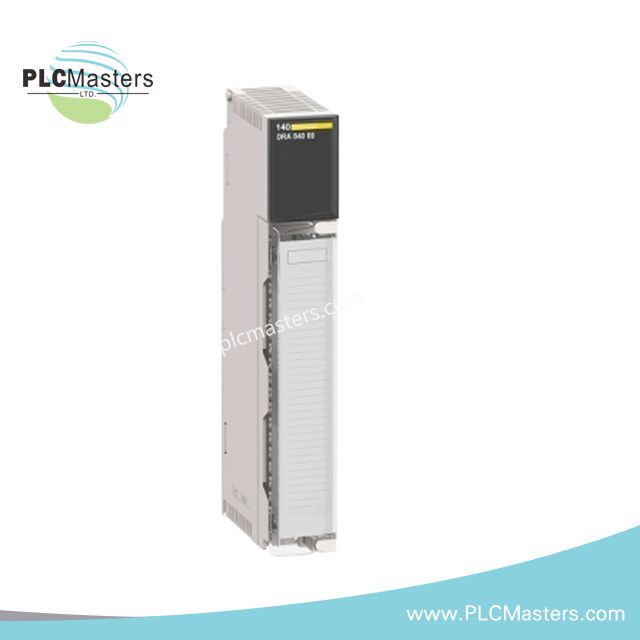

Реле Schneider 140DRA84000, модуль дискретних виходів

Огляд

 Schneider Modicon 140DRA84000 — це дискретний вихідний релейний модуль, розроблений для платформи автоматизації  Modicon Quantum . Він забезпечує надійну високошвидкісну комутацію, сумісність із широким діапазоном напруг і надійний захист від перенапруги. Інженери використовують цей модуль у різноманітних системах промислової автоматизації завдяки його довговічності, простій інтеграції та широким можливостям виходу.

Технічні характеристики

Загальна інформація

• Тип продукту: дискретний вихідний релейний модуль

• Виробник: Schneider Electric

• Номер моделі: 140DRA84000

Відомості про вихід

• Кількість каналів: 16

• Вид контакту: 1 нормально розімкнений (NO)

• Тип контакту: форма A

• Вимога до адресації: 1 вихідне слово

Діапазони вихідної напруги

• 20–250 В змінного струму

• 30–150 В постійного струму

• 5–30 В постійного струму

Параметри навантаження

• Мінімальне навантаження:

• 50 мА при 20–250 В змінного струму

• 50 мА при 5–30 В постійного струму

• Максимальний струм навантаження:

• 1 А (загальне застосування при 250/30 В змінного/постійного струму)

• 2 А (активне навантаження при 250/30 В змінного/постійного струму)

• 300 мА (активне навантаження при 30–50 В постійного струму)

Характеристики комутації

• Струм імпульсного перенапруження: 10 А протягом 10 мс (ємнісне навантаження)

• Комутаційна здатність: 500 ВА (активне навантаження)

• Час спрацьовування:

• 10 мс від ВИМК. до УВІМК.

• 20 мс від УВІМК. до ВИМК.

Довговічність

• Механічна довговічність: 10 000 000 циклів

• Електрична довговічність:

• 100 000 циклів при 100 мА, 30–150 В постійного струму (L/R = 10 мс)

• 200 000 циклів при 2 А, 250 В змінного струму (активне навантаження)

Захист і гальванічна розв’язка

• Захист від перенапруги: внутрішній варистор (275 В)

• Гальванічна розв’язка:

• 1780 В (середньоквадратичне значення) змінного струму (канали — шина)

• 2500 В постійного струму (канали — шина)

Умови навколишнього середовища

• Робоча температура: від 0°C до 60°C

• Температура зберігання: від -40°C до 85°C

• Відносна вологість: 95% (без конденсації)

• Робоча висота: до 5000 м
