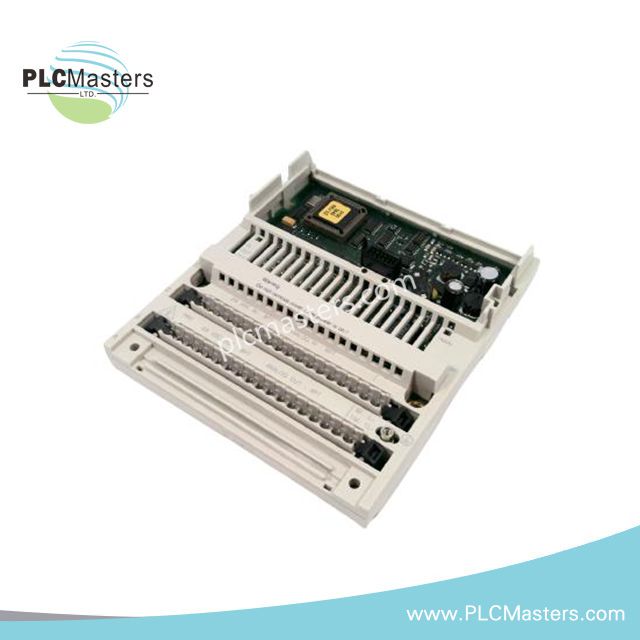

Базовий модуль аналогових/дискретних входів/виходів Schneider 170ANR12091

Огляд

 Schneider 170ANR12091 — це гібридний базовий модуль аналогових і дискретних входів/виходів. Він об’єднує 6 аналогових входів, 4 аналогові виходи, 8 дискретних входів і 8 дискретних виходів в одному компактному пристрої. Цей модуль сумісний із платформою автоматизації Modicon Momentum. Він підходить для застосувань, що потребують обробки змішаних сигналів, зокрема для керування машинами, автоматизації інфраструктури та енергетичних систем. Завдяки аналоговим каналам із високою роздільною здатністю та швидкодійним дискретним входам/виходам він забезпечує надічну й точну роботу у вимогливих промислових умовах.

Технічні характеристики

Аналогові входи

• Кількість: 6 однополярних каналів

• Діапазон входу: ±10 В постійного струму

• Роздільна здатність: 14 біт

• Вхідний опір: 1 МОм

• Максимальна вхідна напруга: 15 В

• Час перетворення: 0,75 мс

• Захист від перенапруги: 45 В протягом 10 секунд

Аналогові виходи

• Кількість: 4 канали

• Діапазон виходу: ±10 В постійного струму

• Роздільна здатність: 14 біт

• Навантаження виходу: ≥2 кОм

• Похибка перетворення: ±0,4% при 25°C

• Час перетворення: 1,2 мс

• Аварійний стан: утримання останнього значення або скидання до нуля

Дискретні входи

• Кількість: 8 каналів (IEC 1131-2, тип 2)

• Вхідна напруга: 24 В постійного струму (діапазон 3–32 В)

• Тип логіки: позитивна

• Гарантований стан УВІМК.: ≥11 В, ≥6 мА

• Гарантований стан ВИМК.: ≤5 В, ≤2 мА

• Час відгуку: 1,2 мс (від ВИМК. до УВІМК. і від УВІМК. до ВИМК.)

Дискретні виходи

• Кількість: 8 каналів (транзисторного типу)

• Вихідна напруга: 10–30 В постійного струму

• Вихідний струм: 0,25 А на точку, 2 А на групу, 2 А загалом

• Падіння напруги (УВІМК.): <0,4 В при 0,25 А

• Струм витоку (ВИМК.): <0,4 мА при 30 В

• Струм перевантаження: 2,5 А протягом 1 мс

• Час відгуку: 1,05 мс (увімкнення до вимкнення), 1,2 мс (вимкнення до увімкнення)

• Захист: від короткого замикання та перевантаження

Загальні характеристики

• Напруга живлення: 24 В постійного струму (діапазон 19,2–30 В)

• Розсіювана потужність: макс. 6 Вт

• Споживаний струм: 400 мА при 24 В постійного струму

• Напруга ізоляції: 500 В (аналогові входи/виходи відносно живлення та заземлення)

• Місцева індикація: 8 світлодіодів стану каналів

• Електричне підключення: 2 знімні клемні колодки

• Габарити (W×Г×В): 141,5 × 47,5 × 125 мм

• Маса: 0,24 кг

• Сертифікація: CE, UL, CSA

• Відповідність екологічним вимогам: RoHS, без ртуті

• Робоча температура: від 0°C до +60°C

• Температура зберігання: від −40°C до +85°C

• Вологість: до 95% RH (без конденсації)

• Робоча висота: до 5000 м
