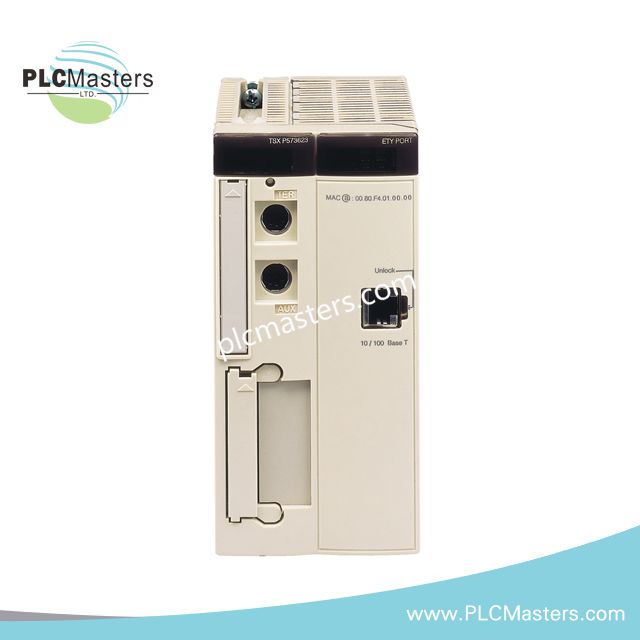

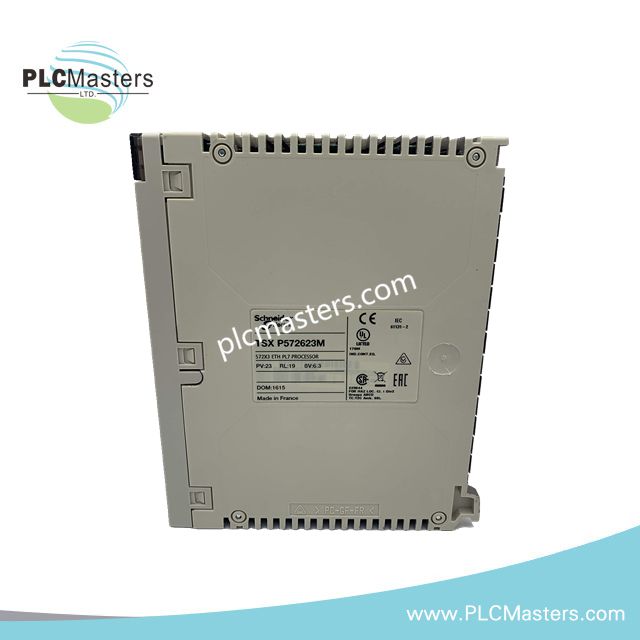

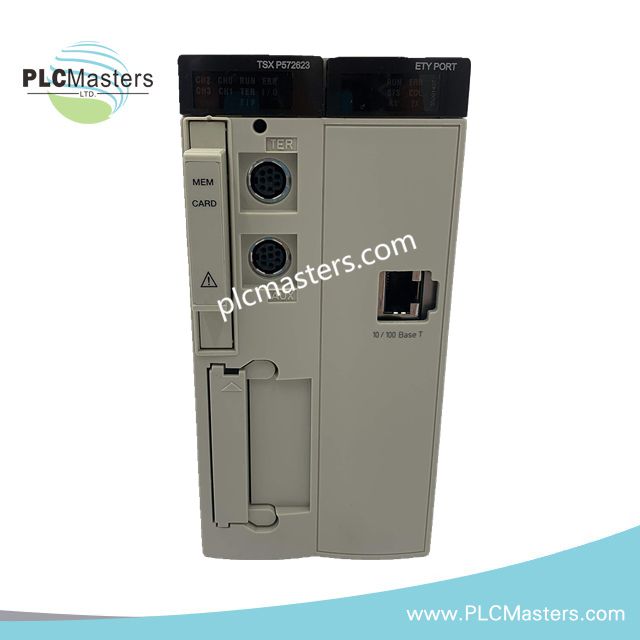

Процесор подвійного формату PL7 Schneider Electric TSXP572623M

Опис продукту

Schneider Electric TSXP572623M — це високопродуктивний процесорний модуль із серії TSX Micro PLC, розроблений для надійної промислової автоматизації. Він ефективно керує до 30 простими контурами керування процесами та підтримує широкий спектр конфігурацій дискретних і аналогових входів/виходів. Призначений як для автоматизації процесів, так і для машинної автоматизації, цей ПЛК забезпечує швидке виконання, гнучке управління пам’яттю та надійні комунікаційні можливості. Крім того, його подвійні слоти PCMCIA дозволяють безперешкодно розширювати пам’ять і комунікації, а вбудований Ethernet-порт забезпечує плавну інтеграцію в мережу.

Ключові особливості та функціональні переваги

• Підтримує до 16 шаф із 1024 дискретними та 80 аналоговими входами/виходами.

• Обробляє від 10 до 30 контурів керування процесами для простих і середніх завдань автоматизації.

• Процесор подвійного формату PL7 забезпечує високошвидкісне виконання інструкцій для булевих, фіксованих і з плаваючою комою операцій.

• Оснащений інтегрованими Ethernet TCP/IP та послідовними з’єднаннями для універсального мережевого підключення.

• Два слоти PCMCIA дозволяють розширювати пам’ять, додавати комунікаційні модулі або використовувати SRAM для розробки та налагодження програм.

• Передня панель містить багатокольорові світлодіодні індикатори для моніторингу стану системи, Ethernet та входів/виходів.

• Кнопка RESET ініціює холодний старт для безпечного відновлення системи.

• Transparent Ready для розширеного моніторингу та діагностики через програмне забезпечення PL7 Junior/Pro.

Технічні характеристики

• Виробник: Schneider Electric

• Лінійка продуктів: TSX Micro PLCs

• Номер деталі: TSXP572623M

• Вага: 0.76 кг

• Кількість каналів керування процесом: 10–30 простих контурів

• Пам’ять: Внутрішня RAM 48 Kwords (програма та дані), розширювана картами PCMCIA (160 Kwords програма, 2688 Kwords дані)

• Підтримка кількості шаф: До 16

• Пропускна здатність процесора дискретних входів/виходів: 1024 I/O

• Пропускна здатність процесора аналогових входів/виходів: 80 I/O

• Час виконання однієї інструкції: 0.19 мкс булеві (без PCMCIA), 2.6 мкс операції з плаваючою комою

• Інтегровані з’єднання: 2 послідовні порти mini-DIN, Ethernet TCP/IP RJ45 10/100 Мбіт/с

• Можливості комунікаційних модулів: 1 модуль fieldbus, 4 модулі шини AS-Interface, 1 CANopen

• Структура застосунку: 1 головне завдання, 1 швидке завдання, 64 подійні завдання

• Світлодіодні індикатори: RUN, ERR, COL, стан I/O, зв’язок і активність Ethernet

• Робоча температура: 32–140°F (0–60°C)

• Температура зберігання: -13–158°F (-25–70°C)

• Захист і стандарти: IP20, CSA C22.2, IEC 61131-2, UL 508

Типові застосування

• Автоматизація виробничих процесів для середньомасштабних підприємств.

• Системи керування машинами, що потребують до 30 контурів і 1024 точок I/O.

• Розподілені системи керування з підключенням до мережі Ethernet.

• Промислові середовища, що потребують надійної комунікації та стабільного збору даних.

Поширені запитання

П1: Чи підтримує TSXP572623M аналогові сигнали?
Так, він підтримує до 80 аналогових каналів входів/виходів для сигналів струму або напруги.

П2: Чи інтегровано Ethernet-з’єднання?
Так, модуль включає Ethernet-порт RJ45 10/100 Мбіт/с для безперебійної мережевої інтеграції.

П3: Які варіанти розширення пам’яті доступні?
Два слоти PCMCIA дозволяють розширювати пам’ять і додавати комунікаційні модулі або встановлювати карту SRAM об’ємом 4 МБ.

П4: Скільки шаф може підтримувати цей процесор?
Він може керувати до 16 шафами, підтримуючи загалом 1024 дискретні та 80 аналогових точок I/O.

П5: Яке програмне забезпечення сумісне для програмування?
Рекомендується програмне забезпечення PL7 Junior/Pro для програмування, діагностики та моніторингу.
