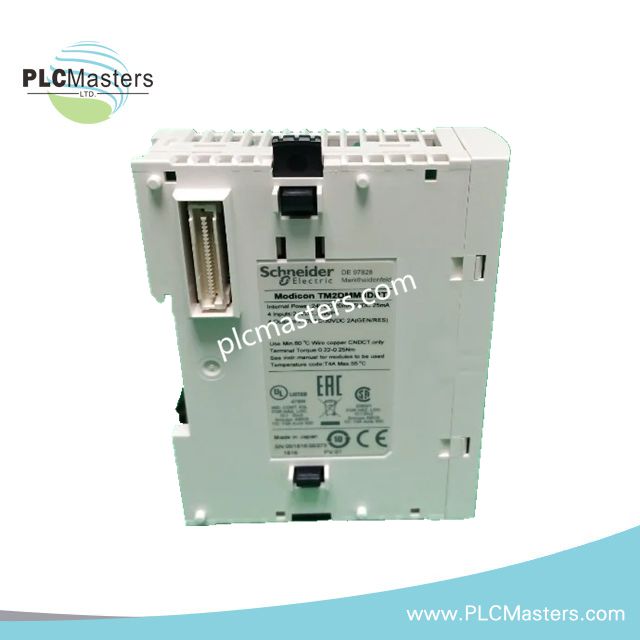

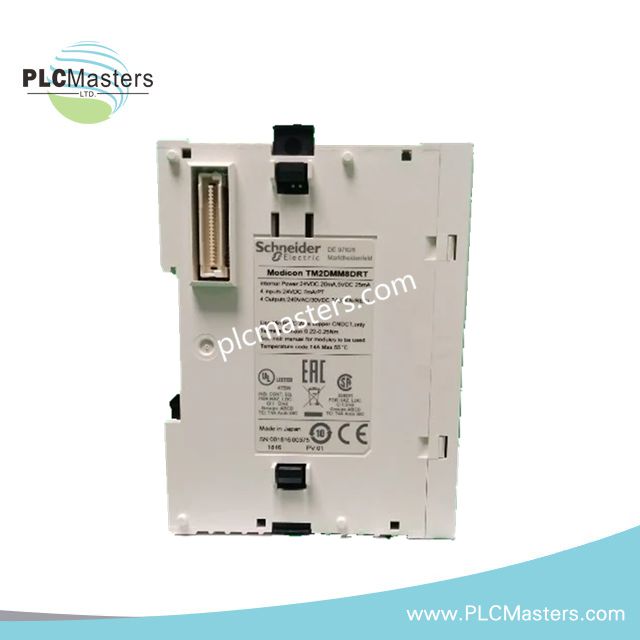

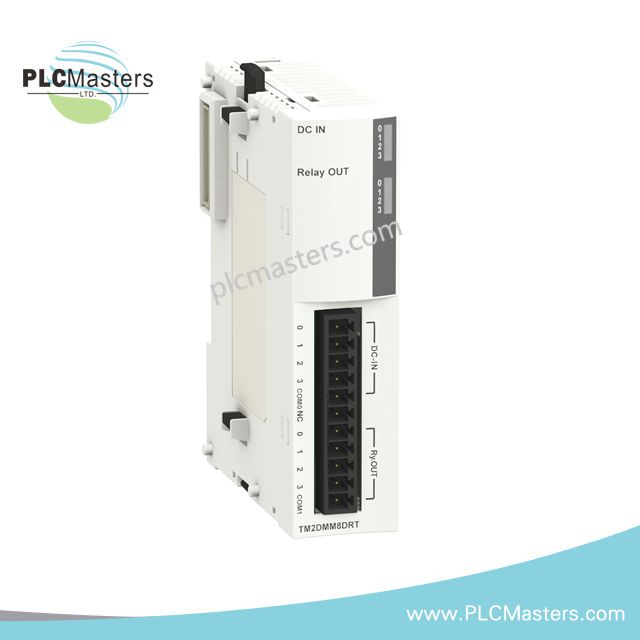

Schneider TM2DMM8DRT Модуль дискретного вводу/виводу

Опис

Schneider Electric TM2DMM8DRT — це змішаний модуль дискретного вводу/виводу, розроблений для надійного розширення систем керування Modicon M238. Він поєднує чотири цифрові входи та чотири релейні виходи в компактному корпусі, що дає виробникам машин практичний спосіб інтегрувати датчики та виконавчі пристрої без додавання кількох окремих модулів. Крім того, його високий рівень ізоляції та перевірена довговічність реле роблять його надійним вибором для промислових середовищ, які вимагають безперервної роботи. Модуль легко встановлюється на DIN-рейку 35 мм і плавно інтегрується в існуючі архітектури, дозволяючи інженерам впевнено масштабувати системи.

Основні функціональні характеристики

TM2DMM8DRT підтримує як цифрові входи типу sink, так і source, що спрощує вибір проводки під час модернізації або розширення системи. Крім того, кожен релейний вихід забезпечує до 2 А на канал, що дозволяє безпосередньо керувати малими навантаженнями та колами контакторів. Його швидкий час відгуку покращує продуктивність циклу машини, а широка сумісність модуля з системами Twido та Advantys OTB забезпечує гнучкість у змішаних інсталяціях різних поколінь. Таким чином, користувачі отримують стабільну роботу та зменшення інженерних зусиль під час введення в експлуатацію.

Технічні характеристики

Загальне

• Виробник: Schneider Electric

• Серія: Розширювальні модулі TM2

• Тип продукту: Модуль дискретного вводу/виводу

• Номер деталі: TM2DMM8DRT

Входи

• Кількість: 4 цифрові входи

• Напруга: 24 В пост. струму

• Діапазон вхідної напруги: 20,4…28,8 В пост. струму

• Тип логіки: Sink або Source

• Вхідний струм: 7 мА на канал

• Вхідний опір: 3,4 кΩ

• Час відгуку: 4 мс (стан 0), 4 мс (стан 1)

Виходи

• Кількість: 4 релейні виходи (кожен з 1 нормально відкритим контактом)

• Максимальний вихідний струм: 2 А на канал

• Максимальний струм на загальний контакт: 7 А

• Мінімальний струм комутації: 0,1 мА при 0,1 В пост. струму

• Опір контакту: 45 мΩ

• Час відгуку: ≤10 мс (0→1), ≤5 мс (1→0)

Ізоляція

• Входи до логіки: 500 В протягом 1 хвилини

• Виходи до логіки: 2300 В протягом 1 хвилини

• Між вхідними та вихідними групами: 1500 В протягом 1 хвилини

• Між вихідними групами: 1500 В протягом 1 хвилини

Довговічність

• Механічний ресурс: 20 мільйонів циклів

• Електричний ресурс: 100 000 циклів при номінальних навантаженнях

Фізичні характеристики

• Монтаж: DIN-рейка (35 мм)

• Клемний блок: Знімний гвинтовий клемник

• Розміри: 84,6 × 27,3 × 90 мм

• Вага: 0,095 кг

Типові застосування

Цей модуль підходить для малих і середніх машин, де потрібно врахувати змішані вимоги до вводу/виводу в обмеженому просторі панелі. Наприклад, OEM-виробники використовують його в пакувальному обладнанні, лініях матеріалопереробки, компактних конвеєрах і малих технологічних установках. Крім того, системні інтегратори застосовують його в проектах модернізації, які потребують простого релейного перемикання в поєднанні з 24 В постійного струму для сенсорики. Його сумісність з кількома платформами Modicon забезпечує довгострокову придатність, навіть коли нові сімейства ПЛК, такі як Modicon TM3, замінюють старі модулі TM2.

Підтримка & Обслуговування

Регулярна перевірка зносу контактів реле допомагає підтримувати довгострокову надійність, особливо у застосуваннях з частим перемиканням. Крім того, знімний клемний блок спрощує заміну в полі, що зменшує час простою під час обслуговування. Schneider Electric надає повну документацію, включно з технічними описами, посібниками користувача та схемами підключення, щоб підтримати інтеграторів протягом усього життєвого циклу продукту.

Питання та відповіді

Q1: Чи доступний TM2DMM8DRT для придбання?
Модуль знято з виробництва, але багато дистриб’юторів продовжують пропонувати його на складі. Рекомендована серія заміни — модулі вводу/виводу Modicon TM3.

Q2: Чи можна використовувати TM2DMM8DRT з контролерами Modicon M221 або M251?
Він призначений переважно для систем M238, Twido та Advantys OTB. Для M221/M241/M251 Schneider рекомендує модулі TM3.

Q3: Які навантаження можуть безпосередньо керувати виходи реле?
Виходи підтримують до 2 А резистивного навантаження і підходять для котушок, соленоїдів, ламп і малих реле.

Q4: Чи підтримує модуль як sourcing, так і sinking цифрові входи?
Так, вхідна схема приймає як sink, так і source підключення, що покращує гнучкість інтеграції.

Q5: Який очікуваний термін служби реле у типових застосуваннях?
Реле забезпечують 20 мільйонів механічних циклів та 100 000 електричних циклів за номінальних умов.
