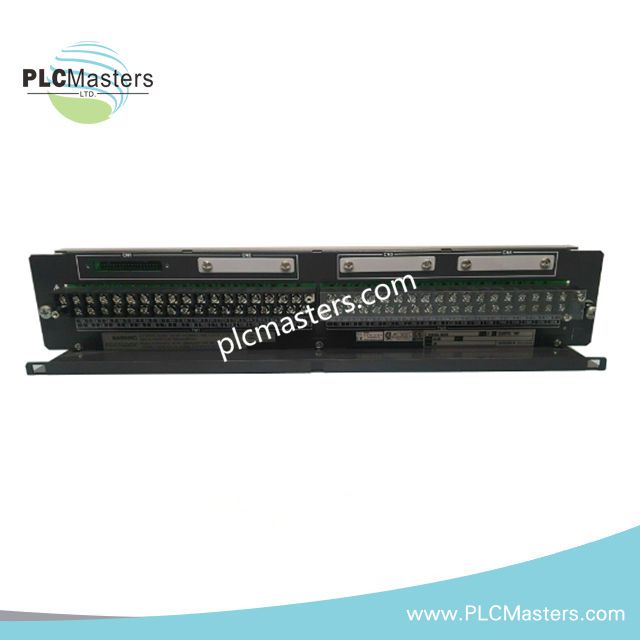

Аналогова клемна плата введення/виведення Yokogawa AEA4D-01

Огляд виробу

Термінальна плата  AEA4D-01 є спеціалізованим інтерфейсом проводки аналогового вводу-виводу, розробленим компанією Yokogawa для її розподілених систем керування CENTUM і платформ безпеки ProSafe-RS.
Ця плата є фізичною точкою підключення між польовими приладами та аналоговими модулями вводу-виводу Yokogawa, забезпечуючи впорядковану проводку, ізоляцію сигналів і надійну передачу сигналів у складних промислових установках.

Розроблена для одно- та двократно резервованих архітектур, AEA4D-01 підтримує до 16 аналогових каналів і оптимізована для тривалої роботи в умовах сильних електричних перешкод.

Функціональна роль у системі керування

Плата  AEA4D-01 встановлюється всередині шаф вводу-виводу або кросових панелей і функціонує як інтерфейсний рівень між польовими пристроями та модулями аналогового вводу-виводу системи керування.

До її основних функцій належать:

• Об’єднання польової проводки для аналогових сигналів

• Забезпечення надійного підключення передавачів і виконавчих механізмів за допомогою гвинтових клем

• Безпосередня маршрутизація аналогових сигналів до спарених модулів вводу-виводу Yokogawa

• Підтримка резервованих конфігурацій вводу-виводу без додаткових адаптерів

Ця архітектура підвищує зручність технічного обслуговування та зменшує кількість помилок у проводці під час введення в експлуатацію й обслуговування.

Технічні характеристики

Загальні характеристики

• Модель: AEA4D-01

• Тип виробу: термінальна плата аналогового вводу-виводу

• Місткість каналів: 16 каналів

• Сумісність із системами: серія Yokogawa CENTUM, ProSafe-RS (залежно від конфігурації)

• Код суфікса: 0 (без обмежувача перенапруги)

Електричні характеристики

• Підтримувані типи сигналів:

• Аналогові вхідні сигнали

• Аналогові вихідні сигнали

• Конфігурація сигналів:

• Одно- або двократно резервовані архітектури вводу-виводу

• Ізоляція:

• Електрична ізоляція між польовою проводкою та системною стороною

• Ізоляція каналів залежить від підключеного модуля вводу-виводу

• Спосіб підключення сигналу:

• Пряме підключення через спеціальний кабель входів/виходів або об’єднавчу плату

Механічні характеристики та конструкція

• Тип клем: гвинтові клеми (M3/M4, залежно від версії)

• Матеріал друкованої плати: промислова друкована плата із захисним покриттям

• Спосіб монтажу: встановлення на рейці або панелі всередині шаф керування

• Форм-фактор: стандартні розміри клемної плати Yokogawa

Екологічні характеристики

• Діапазон робочих температур: від −20 °C до +70 °C

• Відносна вологість: 5–95 % RH, без конденсації

• Електромагнітна сумісність: розроблена для промислових середовищ із високим рівнем перешкод

• Стійкість до вібрації: підходить для стаціонарного встановлення в шафах і диспетчерських

Сумісність із системами

AEA4D-01 призначена для роботи з аналоговими модулями входів/виходів Yokogawa, що використовуються як у системах керування, так і в системах безпеки, зокрема:

• Модулі аналогових входів

• Модулі аналогових виходів

• Резервовані конфігурації входів/виходів у системах CENTUM і ProSafe-RS

Вона відіграє важливу роль у великомасштабних архітектурах DCS і SIS, де критично важливі цілісність сигналів і надійність з’єднань.

Типові сфери застосування

• Шафи керування технологічними процесами на об’єктах нафтогазової галузі

• Нафтохімічні та хімічні виробничі установки

• Електростанції

• Системи водопостачання та очищення стічних вод

• Системи з функціями безпеки, що потребують структурованої термінації аналогових сигналів

ЧАСТІ ЗАПИТАННЯ

Чи підходить AEA4D-01 для резервованих систем входів/виходів?

Так.  AEA4D-01 спеціально розроблена для підтримки однократних і двократно резервованих конфігурацій аналогових входів/виходів під час використання із сумісними модулями Yokogawa.

Чи має ця клемна плата захист від перенапруги?

Ні. Суфіксний код «0» означає, що ця версія постачається без вбудованого обмежувача перенапруги.

Чи можна використовувати її для цифрових сигналів?

Ні. AEA4D-01 призначена виключно для термінації аналогових сигналів.
