Огляд

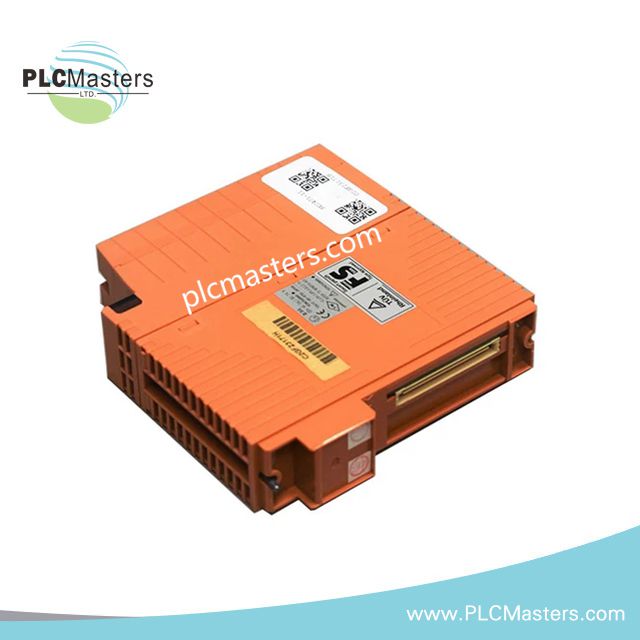

Yokogawa SDV531-LFC — це високощільний 16-канальний модуль цифрових виходів постійного струму, розроблений для систем керування та безпеки Yokogawa. Як частина сімейства цифрових виходів SDV500, він забезпечує надійні транзисторні виходи 24 В постійного струму для керування польовими пристроями як у системах керування технологічними процесами, так і в середовищах із системами приладової безпеки.
Розроблений для безперешкодної інтеграції з архітектурою Yokogawa FIO (Field I/O), цей модуль вирізняється безперервністю роботи, електричною ізоляцією та комплексною діагностикою, що робить його придатним для критично важливих застосувань.
Основні функціональні характеристики
SDV531-LFC має шістнадцять незалежно ізольованих вихідних каналів, кожен із яких може перемикати навантаження постійного струму, зокрема електромагнітні клапани, проміжні реле, сигнальні лампи та інші виконавчі механізми, які зазвичай використовуються на промислових підприємствах.
Вбудований моніторинг виходів дає змогу виявляти аномальні умови, зокрема обрив навантаження, короткі замикання та несправності виходів. У сумісних системах модуль підтримує заміну під час роботи без переривання технологічного процесу, сприяючи високій доступності системи.
Позначення апаратної конфігурації LFC ідентифікує конкретну конфігурацію в межах серії SDV531, оптимізовану для сумісності з платформами CENTUM VP і ProSafe-RS.
Сумісність із системами
SDV531-LFC призначений для використання з:
-
розподіленими системами керування Yokogawa CENTUM VP
-
системами приладової безпеки Yokogawa ProSafe-RS
-
вузлами та базовими платами FIO (Field I/O)
Резервовані конфігурації підтримуються залежно від архітектури системи та налаштувань контролера.
Електричні характеристики
-
Технологія виходів: транзисторне перемикання постійного струму
-
Номінальна вихідна напруга: 24 В постійного струму (номінальна)
-
Максимальний вихідний струм: приблизно до 0,5 А на канал (залежить від застосування)
-
Ізоляція каналів: між каналами та між каналами і системною шиною
-
Функції захисту: захист від короткого замикання та обмеження надструму
-
Діагностика: зворотний зв’язок про стан виходів, виявлення несправностей, внутрішня самодіагностика модуля
Експлуатаційні та механічні характеристики
-
Діапазон робочих температур: від 0 °C до 55 °C
-
Діапазон температур зберігання: від −40 °C до 70 °C
-
Відносна вологість: від 5% до 95%, без конденсації
-
Електромагнітна сумісність: розроблений для промислових середовищ із високим рівнем електричних завад
-
Монтаж: встановлюється на базові плати Yokogawa FIO
-
Метод охолодження: природна конвекція повітря
-
Технічне обслуговування: можливість гарячої заміни під час використання в резервованих системах
-
Конструкція: електроніка промислового класу з посиленим корпусом
Типові застосування
SDV531-LFC зазвичай використовується на:
-
підприємствах із видобування та переробки нафти й газу
-
нафтохімічних і хімічних виробництвах
-
об’єктах генерації електроенергії та в комунальних енергетичних системах
-
системах аварійного відключення та блокування, критично важливих для безпеки
-
високодоступних установках автоматизації технологічних процесів
Порівняння споріднених моделей
У сімействі цифрових виходів SDV500 модель SDV531-LFC призначена для стандартних вимог до виходів постійного струму. Інші варіанти SDV5xx можуть мати інші номінальні струми, типи виходів або рівні сертифікації залежно від потреб застосування. Під час вибору відповідної моделі слід враховувати характеристики навантаження, вимоги до резервування та обмеження, пов’язані із сертифікацією системи.
Поширені запитання
Чи підходить SDV531-LFC для застосувань у системах безпеки?
Так. У разі використання в системах Yokogawa ProSafe-RS і налаштування відповідно до системних рекомендацій SDV531-LFC підтримує функції виходів, пов’язані з безпекою.
Чи можна замінити модуль без вимкнення системи?
У правильно налаштованих резервованих системах підтримується гаряча заміна, що дає змогу виконувати технічне обслуговування без переривання технологічного процесу.
Якими типами навантажень може керувати цей модуль?
Модуль призначений для навантажень постійного струму, таких як соленоїди, реле, індикатори та інші польові пристрої на 24 В постійного струму.
