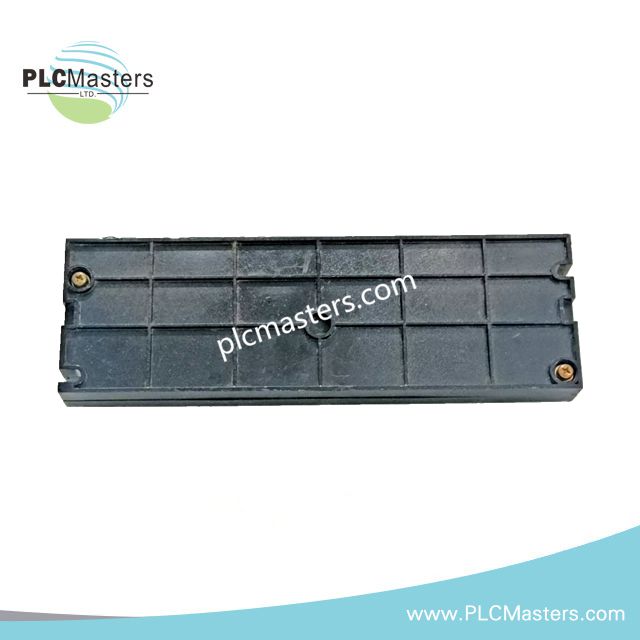

Yokogawa TERT16A | Terminal Block | 16-Point Field Wiring Module
$264.00
$378.00
Description
Overview
The Yokogawa TERT*A series terminal boards are engineered for field wiring termination in CENTUM VP, CENTUM CS, ProSafe-RS, and other Yokogawa DCS/PLC platforms. These boards provide a reliable, isolated interface for analog and digital signals, ensuring organized, low-noise, and safe connections between field devices and I/O modules. Available variants include TERT4A (4-point), TERT8A (8-point), and TERT16A (16-point), allowing flexible deployment across different system requirements.
Technical Specifications
General Information
| Item | Specification |
|---|---|
| Model | TERT*A (TERT4A, TERT8A, TERT16A) |
| Product Type | Terminal Block / Terminal Board |
| Number of Channels | 4 / 8 / 16 (model-dependent) |
| System Compatibility | CENTUM VP/CS, ProSafe-RS, Yokogawa PLC/DCS |
| Manufacturer | Yokogawa Electric Corporation |
Electrical Characteristics
-
Signal Types: Analog input/output, Digital input/output, Low-voltage control signals
-
Rated Voltage: 24 VDC (system-dependent)
-
Isolation: Channel-to-channel and channel-to-ground isolation
-
Terminal Type: M4 Screw or spring-clamp terminals (model-dependent)
-
Insulation Resistance: ≥100 MΩ (500 V DC)
-
Withstand Voltage: 500 V AC
Mechanical Features
-
Mounting: DIN rail or panel mount
-
Form Factor: Compact terminal board
-
Wire Size: 0.5–2.5 mm² (AWG 20–14)
-
Material: Flame-retardant industrial resin
Environmental Conditions
-
Operating Temperature: 0°C to 50°C
-
Storage Temperature: −20°C to 85°C
-
Humidity: 5–90% RH, non-condensing
-
EMI/EMC: Industrial-grade compliance
Applications
-
Field signal termination for Yokogawa I/O modules
-
Wiring organization in marshalling cabinets and control panels
-
Signal distribution for sensors, transmitters, and actuators
-
Industrial use in oil & gas, chemical, power generation, water treatment, and manufacturing
FAQ
Q: What is the main difference between TERT4A, TERT8A, and TERT16A?
A: The difference lies in the number of channels and terminal configuration. TERT4A has 4 points, TERT8A has 8 points, and TERT16A has 16 points. Terminal types can be M4 screws or spring-clamp depending on the model.
Q: Can TERT*A be used in high-noise industrial environments?
A: Yes. The board features high-grade insulation and channel isolation to minimize electrical noise interference.
Q: Is TERT*A compatible with Yokogawa I/O cards?
A: Yes. Fully compatible with CENTUM VP/CS, ProSafe-RS I/O modules, and system node units.
