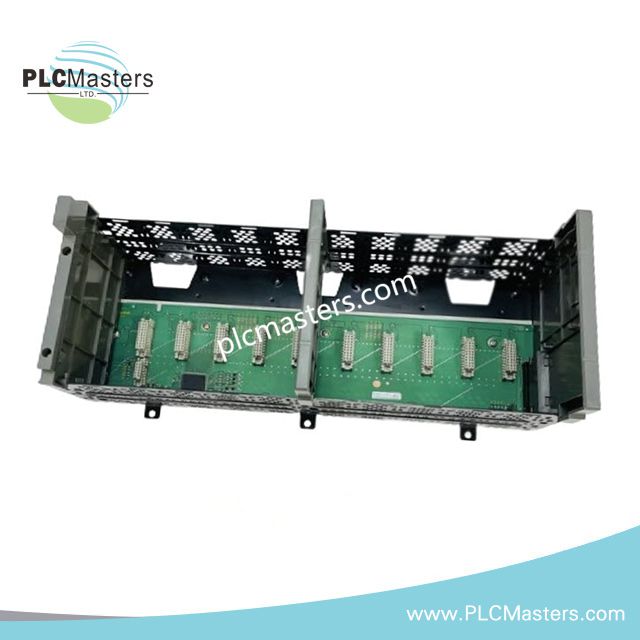

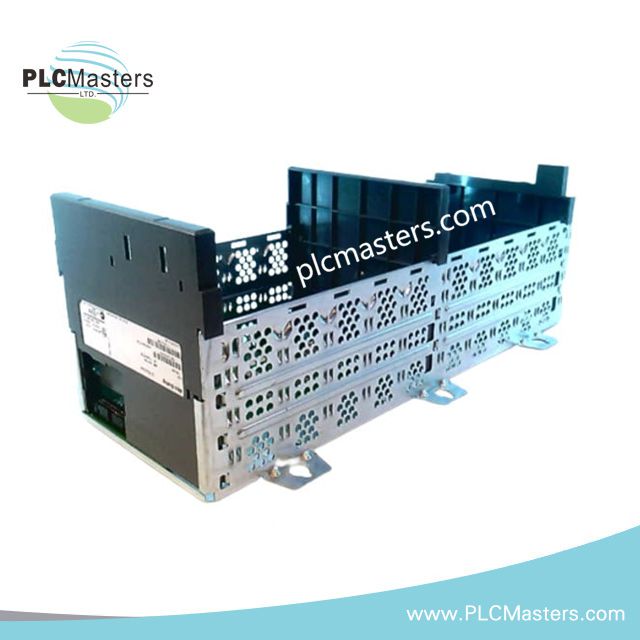

Khung I/O Allen-Bradley 1746-A10/B SLC 500
$123.00
$320.00
Mô tả
Khung I/O Allen-Bradley 1746-A10/B SLC 500
Được cấu hình cho vỏ cơ khí và phân phối điện trên bảng mạch trong hệ thống mô-đun SLC 500, Allen-Bradley 1746-A10/B (giá đỡ PLC 1746-A10/B) cung cấp kết nối vật lý/điện trực tiếp cho các mô-đun trong kiến trúc điều khiển phân tán SLC 500.
Trong bảng mạch của khung, thiết bị dẫn các đường điện 5 VDC và 24 VDC đến các mô-đun I/O và truyền thông đã lắp đặt đồng thời duy trì sự căn chỉnh tín hiệu giữa các khe thông qua cấu trúc bus bảng mạch SLC 500.
Thông số kỹ thuật phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu mã | 1746-A10/B |
| Thương hiệu | Allen-Bradley |
| Xuất xứ | Hoa Kỳ |
| Trọng lượng | 3.04 lbs |
| Nhiệt độ hoạt động | 0 đến 60 độ C |
| Tiêu thụ điện năng | Bảng mạch: 5 VDC 5 A tối đa / 24 VDC 1.6 A tối đa |
| Số khe | 10 khe mô-đun |
| Phương thức lắp đặt | Lắp trên bảng hoặc giá đỡ |
| Loại khung | Khung I/O SLC 500 |
Đặc điểm phân phối bảng mạch SLC 500
Khung 1746-A10/B thực hiện phân phối bus bảng mạch SLC 500 để đồng bộ hóa truyền thông mô-đun và định tuyến nguồn. Các đường điện 5 VDC và 24 VDC được phân đoạn trên bảng mạch để hỗ trợ các loại mô-đun hỗn hợp bao gồm analog, kỹ thuật số và thẻ truyền thông. Địa chỉ khe được quản lý qua cơ chế khóa cơ học và các làn tín hiệu trên bảng mạch, đảm bảo việc đánh số mô-đun xác định trong các chu kỳ quét bộ điều khiển.
Câu hỏi thường gặp (FAQ)
Q: Có thể lắp hoặc tháo mô-đun khi khung đang có điện (hành vi RIUP) không?
A: Hỗ trợ RIUP phụ thuộc vào loại mô-đun đã lắp. Điện áp trên bảng mạch vẫn duy trì; việc lắp/tháo bị giới hạn bởi thiết kế cách ly điện đặc thù của mô-đun và cấu hình hệ thống.
Q: Giới hạn dòng điện trên bảng mạch cho tất cả các mô-đun đã lắp là bao nhiêu?
A: Khung hỗ trợ tối đa 5 A ở 5 VDC và 1.6 A ở 24 VDC trên bảng mạch. Tổng tải mô-đun phải nằm trong giới hạn này.
Q: Việc kết nối các khung ảnh hưởng thế nào đến đồng bộ bảng mạch?
A: Khi nhiều khung được kết nối với nhau, đồng bộ bảng mạch được mở rộng qua cáp kết nối, duy trì liên tục địa chỉ khe trên cấu trúc giá mở rộng.
Hướng dẫn lắp đặt tại hiện trường
Lắp khung lên bảng kim loại có nối đất bằng các tab lắp đặt được chỉ định. Đảm bảo bề mặt tiếp xúc phẳng để duy trì độ cứng cơ học và giảm thiểu áp lực lên đầu nối bảng mạch do rung động. Giữ khoảng cách tối thiểu để không khí lưu thông qua các mô-đun đã lắp.
Phần nối đất bảng mạch phải được liên kết với PE tủ (đất bảo vệ). Tránh đi dây điện áp cao hoặc dây có nhiễu cao song song với cáp kết nối bảng mạch. Sử dụng cáp có lớp chắn khi mô-đun truyền thông được lắp gần thiết bị chuyển mạch nguồn.
Việc lắp mô-đun phải theo thứ tự căn chỉnh vào các hướng dẫn khe để tránh biến dạng chân cắm bảng mạch. Vặn ốc vít lắp đặt đều để tránh biến dạng khung.
