Mô-đun Giao tiếp Allen Bradley 1756-DHRIO
$123.00
$320.00
Mô tả

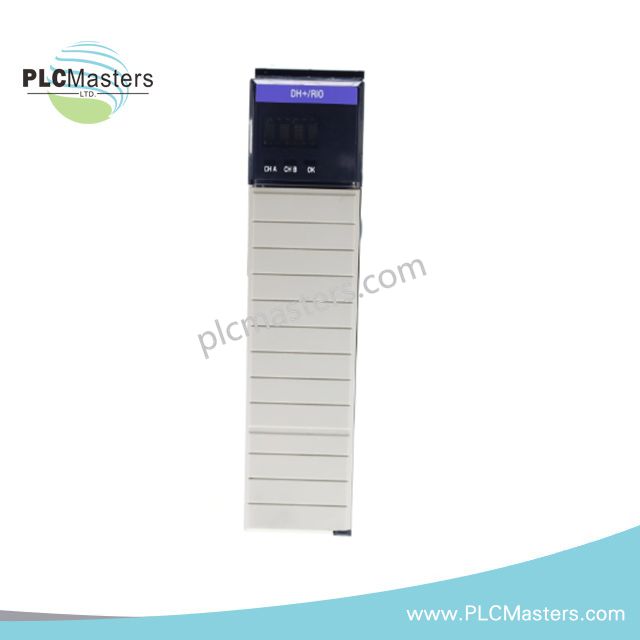

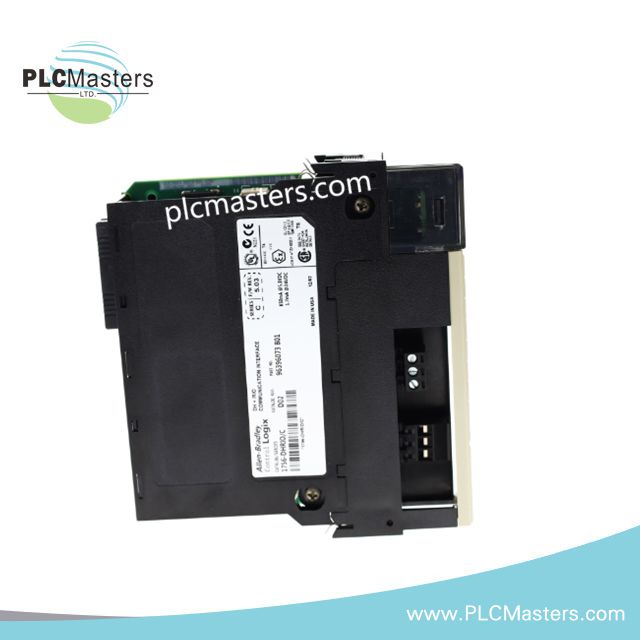

Mô-đun Giao tiếp Allen Bradley 1756-DHRIO
Allen Bradley 1756-DHRIO, còn được liệt kê dưới tên 1756-DHRIO Mô-đun Giao tiếp, hoạt động như một thành phần phần cứng chuyên dụng cho việc cầu nối Data Highway Plus và quét Remote I/O trong kiến trúc backplane ControlLogix.
Được cấu hình cho định tuyến giao tiếp mạng kép trong hệ thống khung ControlLogix, Allen Bradley 1756-DHRIO (1756-DHRIO Mô-đun Giao tiếp) cung cấp thực thi vật lý/điện trực tiếp cho tin nhắn DH+ và điều khiển quét RIO qua hai kênh giao tiếp độc lập.
Thông số kỹ thuật phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu mã | 1756-DHRIO |
| Thương hiệu | Allen Bradley |
| Trọng lượng | 0,28 kg |
| Tiêu thụ điện năng | 24 VDC backplane, tối đa 850 mA |
| Số kênh | 2 |
| Loại mạng | Data Highway Plus / Remote I/O |
| Tốc độ giao tiếp | 57,6 / 115,2 / 230,4 Kbps |
| Sức chứa tin nhắn DH+ | 32 tin nhắn mỗi mô-đun |
| Kết nối RIO | 32 mỗi kênh |
| Kết nối truyền khối | 16 mỗi kênh |
Tốc độ giao tiếp bus backplane và phối hợp mạng xác định EtherNet/IP (Lớp DH+ / RIO ControlLogix)
Mô-đun 1756-DHRIO thực hiện chuyển đổi giao thức giữa chu kỳ quét backplane ControlLogix và kiến trúc nối tiếp DH+ / RIO cũ. Việc tách kênh duy trì các miền thời gian độc lập cho tin nhắn DH+ và quét Remote I/O.
Thông lượng giao dịch backplane bị giới hạn bởi việc thực thi tác vụ theo lịch trình trong bộ điều khiển ControlLogix. Mỗi kênh hoạt động với lựa chọn tốc độ baud cố định và khoảng thời gian polling xác định bởi các công tắc cấu hình mạng.
Logic quét RIO duy trì ánh xạ kết nối giá cố định, hỗ trợ lên đến 32 kết nối RIO mỗi kênh với trình tự truyền khối xác định.
Câu hỏi thường gặp (FAQ)
Q: Mô-đun 1756-DHRIO có thể thay nóng trong khung ControlLogix đang cấp nguồn không?
A: Thay nóng chỉ được hỗ trợ theo quy định của khung ControlLogix. Phiên mạng sẽ được đặt lại khi mô-đun được cắm lại và cần thiết lập lại các liên kết DH+ và RIO.
Q: Điều gì giới hạn tốc độ giao tiếp tối đa trên mạng DH+?
A: Tốc độ bị giới hạn bởi tốc độ baud có thể chọn (57,6 / 115,2 / 230,4 Kbps) và việc phân xử tin nhắn trên truy cập bus DH+ chung.
Q: Mỗi kênh có hoạt động độc lập không?
A: Có. Mỗi trong hai kênh duy trì các ngăn xếp giao tiếp DH+ hoặc RIO độc lập với các tham số cấu hình riêng biệt.
Hướng dẫn lắp đặt tại hiện trường
Cắm mô-đun 1756-DHRIO vào khe cắm tắt nguồn hoặc khe hỗ trợ thay nóng của khung theo thanh dẫn cơ khí ControlLogix. Đảm bảo kết nối đầy đủ với backplane trước khi cấp nguồn hệ thống.
Duy trì khoảng cách thích hợp giữa cáp DH+ và dây dẫn nguồn có nhiễu cao để giảm hiện tượng cảm ứng trên đường truyền nối tiếp. Sử dụng cáp xoắn đôi có lớp chắn cho DH+ và đảm bảo nối đất lớp chắn tại một điểm duy nhất.

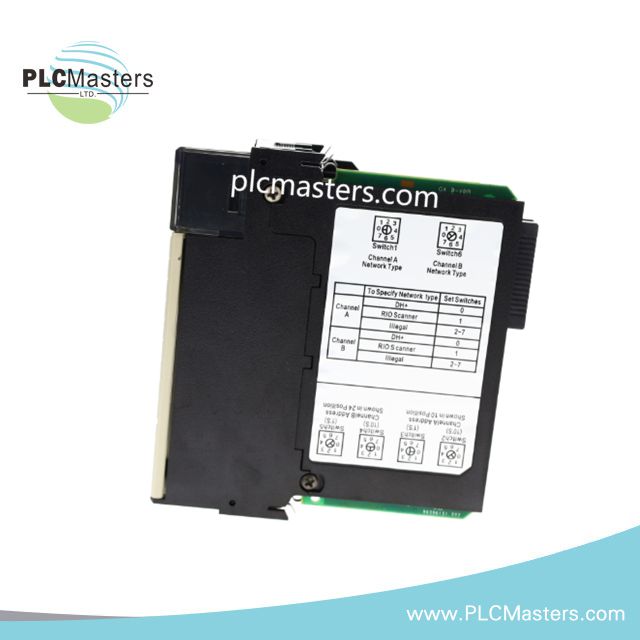

Kiểm tra các thiết lập cấu hình mạng bằng công tắc quay hoặc công tắc trước khi khởi động hệ thống. Lựa chọn tốc độ baud sai sẽ ngăn đồng bộ mạng trên các đoạn DH+ hoặc RIO.
Tính năng
Số lượng đặt hàng tối thiểu (MOQ)
Chúng tôi hoan nghênh các đơn hàng số lượng lớn và có số lượng đặt hàng tối thiểu chỉ là một đơn vị.
Chứng chỉ và Tài liệu
Theo yêu cầu, chúng tôi có thể cung cấp tất cả các tài liệu cần thiết, bao gồm Giấy chứng nhận xuất xứ/đáp ứng và các tài liệu xuất khẩu bắt buộc khác.
Thời gian giao hàng
Đối với các mặt hàng có sẵn trong kho, chúng tôi cố gắng giao hàng trong vòng 1-3 ngày sau khi xác nhận thanh toán. Các mặt hàng có thời gian giao hàng được chỉ định sẽ được giao theo lịch trình đã báo.
Phương thức Thanh toán
Chúng tôi chấp nhận thanh toán 100% T/T (Chuyển khoản điện tín) trước khi giao hàng. Đối với các mặt hàng có thời gian chờ, yêu cầu đặt cọc 30% trước, phần còn lại 70% thanh toán trước khi giao hàng. Đối với chuyển khoản RMB, vui lòng liên hệ với chúng tôi nếu bạn có đại lý tại Trung Quốc.
Bảo hành
Chúng tôi cung cấp bảo hành tiêu chuẩn một năm cho tất cả các mặt hàng mới và chính hãng. Nếu bạn cần bảo hành mở rộng, vui lòng liên hệ với chúng tôi để biết thêm chi tiết về chi phí.
Chính sách Hoàn tiền và Trả hàng
Sự hài lòng của bạn rất quan trọng đối với chúng tôi. Nếu bạn cần trả lại một mặt hàng, việc này phải được thực hiện trong vòng 30 ngày kể từ ngày đặt hàng. Sản phẩm phải chưa sử dụng, chưa mở hộp và còn trong bao bì gốc với tất cả các phụ kiện đi kèm. Việc hoàn tiền sẽ được xử lý trong vòng 5-7 ngày làm việc sau khi chúng tôi nhận được mặt hàng trả lại. Xin lưu ý rằng phí vận chuyển và các khoản phí liên quan không được hoàn lại.
