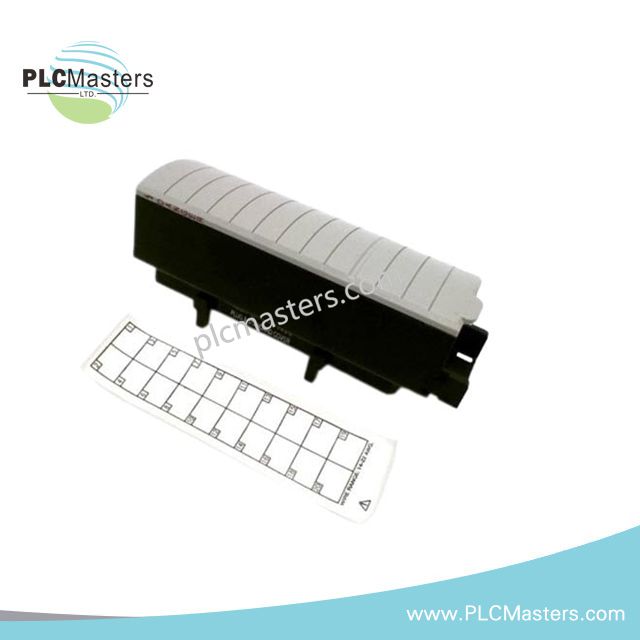

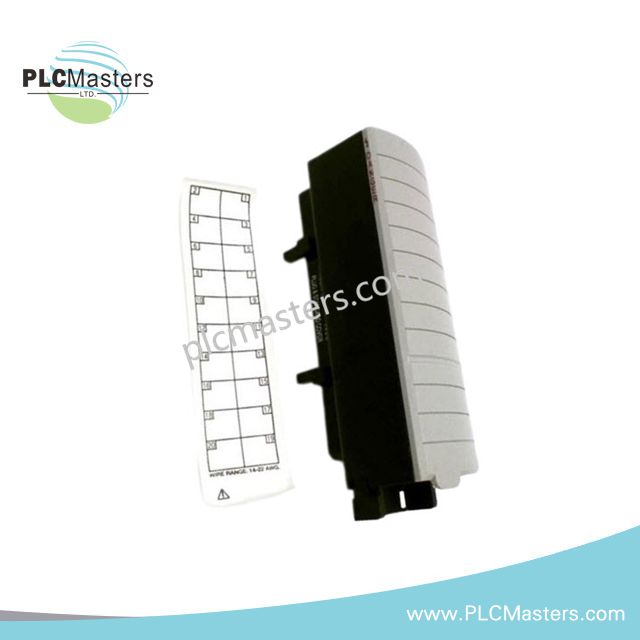

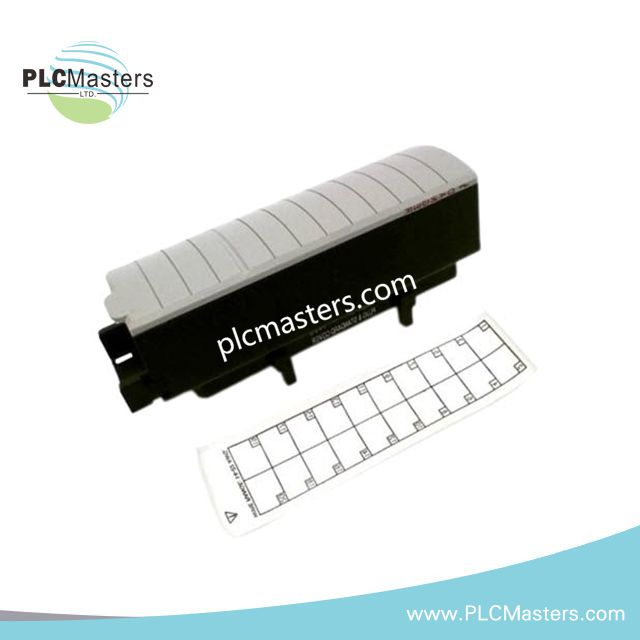

Allen-Bradley 1756-TBSH Khối đầu cuối ControlLogix RTB
$123.00
$320.00
Mô tả
Tổng quan
1756-TBSH của Allen-Bradley là một khối đầu cuối tháo rời ControlLogix được thiết kế cho việc phân phối dây I/O gọn nhẹ trong các hệ thống PLC mô-đun. Nó cung cấp giao diện kết nối trường tiêu chuẩn cho các mô-đun I/O ControlLogix, giúp thay thế dây nhanh chóng và đơn giản hóa các thao tác bảo trì.
Mẫu này sử dụng cơ chế kẹp lò xo được thiết kế cho dây dẫn đơn trên mỗi đầu cuối, đảm bảo tiếp xúc điện ổn định mà không cần siết lại định kỳ. Cấu hình 20 điểm nhỏ gọn phù hợp cho giao tiếp tín hiệu mật độ trung bình trong tủ điều khiển nơi cần tối ưu không gian và rõ ràng trong đi dây.
Cấu trúc độ sâu tiêu chuẩn hỗ trợ bố trí đi dây bảng điều khiển truyền thống và được thiết kế cho dây dẫn nhẹ trong môi trường tự động hóa có cấu trúc.
Đặc điểm chính
-
Giao diện đầu cuối tháo rời 20 vị trí
-
Cơ chế kẹp lò xo cho việc lắp đặt dây không cần dụng cụ
-
Thiết kế một dây dẫn trên mỗi điểm đầu cuối
-
Tương thích với các mô-đun I/O ControlLogix
-
Vỏ cơ khí độ sâu tiêu chuẩn
-
Thiết kế cho các ứng dụng đi dây điều khiển nhẹ
-
Giữ dây dẫn ổn định, chống rung
-
Hỗ trợ thay thế mô-đun hiệu quả mà không cần đi lại dây trường
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Allen-Bradley |
| Dòng sản phẩm | ControlLogix |
| Mã sản phẩm | 1756-TBSH |
| Loại sản phẩm | Khối đầu cuối tháo rời |
| Công nghệ kẹp | Kẹp lò xo |
| Số lượng đầu cuối | 20 vị trí |
| Khả năng đi dây | Một dây dẫn trên mỗi đầu cuối |
| Kích thước dây khuyến nghị | 20 AWG |
| Dòng điện trên backplane @ 5V DC | 1200 mA |
| Dòng điện trên backplane @ 24V DC | 2.5 mA |
| Công suất tiêu tán tối đa | 6.19 W |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Phạm vi nhiệt độ hoạt động | 32°F đến 140°F |
| Loại vỏ | Mở |
| Trọng lượng | 0.24 lbs |
Ghi chú lắp đặt và đi dây
1756-TBSH được thiết kế để sử dụng với các mô-đun I/O ControlLogix tương thích yêu cầu giao diện đi dây trường tháo rời. Cơ chế kẹp lò xo hỗ trợ lắp đặt nhanh và giữ chắc dây dẫn đồng tiêu chuẩn.
Khối đầu cuối này được tối ưu cho các thực hành đi dây tiêu chuẩn và không khuyến nghị dùng cho dây dẫn cỡ lớn hoặc các ứng dụng chịu lực cơ học cao. Cần tuân thủ kích thước dây và quy trình lắp đặt đúng để đảm bảo độ tin cậy lâu dài.
Khu vực ứng dụng
Các kịch bản triển khai điển hình bao gồm:
-
Bảng phân phối đi dây I/O PLC
-
Hệ thống điều khiển tự động hóa gọn nhẹ
-
Giao diện đi dây máy đóng gói
-
Tủ điều khiển công nghiệp nhẹ
-
Chấm dứt tín hiệu cấp máy
-
Hệ thống mở rộng I/O mô-đun
-
Lắp ráp điện thiết bị OEM
Câu hỏi thường gặp
1756-TBSH sử dụng loại kết nối đi dây nào?
Nó sử dụng cơ chế kẹp lò xo được thiết kế cho việc kết nối nhanh, không cần dụng cụ với dây dẫn đơn.
Mô-đun này có bao nhiêu đầu cuối?
Mô-đun cung cấp 20 vị trí đi dây riêng biệt.
Có thể sử dụng dây cỡ lớn với RTB này không?
Không. Nó được thiết kế cho đi dây cỡ nhẹ tiêu chuẩn và không phù hợp với dây dẫn cỡ lớn.
Có cần đi lại dây khi thay thế mô-đun I/O không?
Không. Thiết kế tháo rời cho phép thay thế mô-đun trong khi giữ nguyên đi dây trường.
