Mô-đun truyền thông DH+/RIO/DH-485 Allen-Bradley 2711P-RN6 dành cho PanelView Plus
$123.00
$320.00
Mô tả

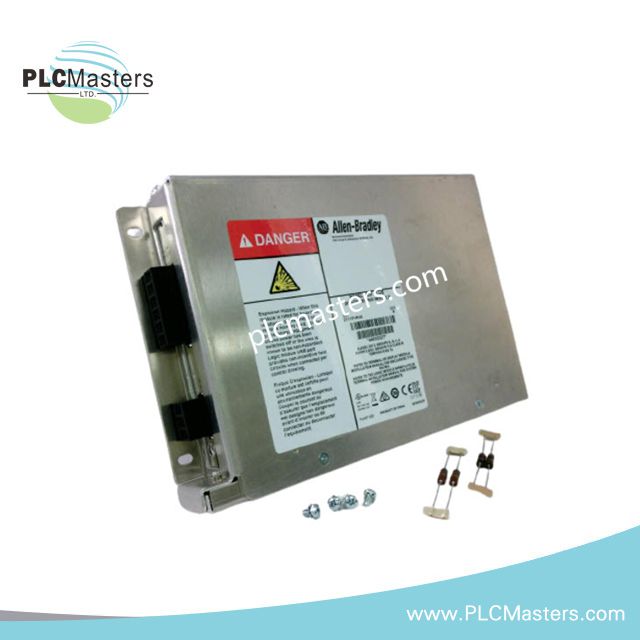

Mô-đun truyền thông DH+/RIO/DH-485 Allen-Bradley 2711P-RN6 PanelView Plus
Được cấu hình cho giao tiếp mạng DH+, Remote I/O (RIO) và DH-485 trong các thiết bị đầu cuối vận hành PanelView Plus, Allen-Bradley 2711P-RN6 (mô-đun truyền thông 2711P-RN6) cung cấp các giao diện truyền thông vật lý trực tiếp cho các thiết bị đầu cuối PanelView Plus, PanelView Plus CE và PanelView Plus 6 được hỗ trợ. Mô-đun có một cổng DH+/RIO, một cổng DH-485 và đèn LED trạng thái.
Thông số phần cứng
| Thông số | Đặc tính |
|---|---|
| Model | 2711P-RN6 |
| Thương hiệu | Allen-Bradley |
| Loại sản phẩm | Mô-đun truyền thông |
| Dòng sản phẩm | PanelView Plus |
| Dòng sản phẩm tương thích | Thiết bị đầu cuối vận hành PanelView Plus / PanelView Plus CE / PanelView Plus 6 |
| Thiết bị đầu cuối vận hành được hỗ trợ | PanelView Plus 700-1500; PanelView Plus CE 700-1500; PanelView Plus 6 700-1500 |
| Giao diện truyền thông | 1 x DH+/RIO; 1 x DH-485 |
| Truyền thông | DH+, RIO, DH-485, RS-232 |
| Đầu nối DH+/RIO | 1 x giao diện DH+/RIO |
| Đầu nối DH-485 | 1 x đầu nối Phoenix 6 chân |
| Đầu nối RS-232 | 1 x đầu nối D-plug 9 chân |
| Cổng truy cập mạng (NAP) | Không có |
| Cáp DH-485 | Belden 3106A hoặc 9842 |
| Cáp DH+/RIO | Cáp đồng trục kép Belden 9463 hoặc tương đương |
| Chiều dài cáp trục DH+/RIO tối đa | 3048 m (10.000 ft) |
| Hiển thị trạng thái | Đèn LED trạng thái hoạt động của mô-đun |
| Tháo và lắp khi đang có điện | Không được nêu trong dữ liệu cung cấp |
| Vít giữ | M3, dài 5 mm |
| Khối lượng | 1,31 lb |
Đặc tính giao diện mạng DH+ / RIO
2711P-RN6 cung cấp một giao diện truyền thông DH+/RIO để kết nối với thiết bị đầu cuối PanelView Plus. Loại cáp trục DH+/RIO được chỉ định là cáp đồng trục kép Belden 9463 hoặc cáp tương đương, với chiều dài cáp trục tối đa được công bố là 3048 m (10.000 ft). Mô-đun cũng cung cấp một giao diện DH-485 và hỗ trợ cáp truyền thông Belden 3106A hoặc 9842 được chỉ định.
Mô-đun có các đèn LED trạng thái để hiển thị trạng thái hoạt động của mô-đun. Dữ liệu cung cấp xác định các giao diện truyền thông gồm DH+, RIO, DH-485 và RS-232.
Câu hỏi thường gặp
H: Những dòng thiết bị đầu cuối PanelView nào được 2711P-RN6 hỗ trợ?
Đ: Các thông số được cung cấp xác định thiết bị đầu cuối PanelView Plus 700-1500, PanelView Plus CE 700-1500 và PanelView Plus 6 700-1500 là các dòng sản phẩm được hỗ trợ.
H: Loại cáp nào được chỉ định cho giao diện DH+/RIO?
Đ: Cáp đồng trục kép Belden 9463 hoặc cáp tương đương được chỉ định cho giao tiếp DH+/RIO. Chiều dài cáp trục DH+/RIO tối đa được công bố là 3048 m (10.000 ft).
H: Mô-đun có cung cấp cổng truy cập mạng không?
Đ: Không. Các thông số được cung cấp xác định cổng truy cập mạng (NAP) là không có.
Hướng dẫn lắp đặt tại hiện trường
Lắp mô-đun vào vị trí dành riêng cho mô-đun truyền thông trên thiết bị đầu cuối PanelView Plus tương thích và cố định bằng vít giữ M3 dài 5 mm được chỉ định.
Khi có thể, hãy đi riêng cáp truyền thông DH+/RIO và DH-485 với dây dẫn nguồn điện áp cao và các mạch đóng cắt dòng điện lớn. Duy trì khoảng cách phù hợp để giảm nhiễu điện từ.
Sử dụng đúng loại cáp được chỉ định hoặc cáp tương đương phù hợp với mạng truyền thông tương ứng. Đấu nối đầu cuối và nối shield cho cáp truyền thông theo các yêu cầu lắp đặt của mạng áp dụng.
Kiểm tra độ chắc chắn của các đầu nối và phần cứng giữ trước khi cấp điện cho thiết bị đầu cuối. Không cấp điện cho hệ thống nếu điều kiện lắp đặt không được tài liệu thiết bị hỗ trợ.
Kết nối shield của cáp truyền thông và dây tham chiếu tín hiệu theo phương pháp nối đất áp dụng cho mạng. Tránh tạo các đường nối đất ngoài ý muốn qua nhiều điểm đấu shield, trừ khi thiết kế mạng yêu cầu.
Xác nhận thiết bị đầu cuối được chọn thuộc dòng PanelView Plus được hỗ trợ và giao diện truyền thông tương ứng với mạng DH+, RIO hoặc DH-485 dự kiến trước khi đưa vào vận hành.
