Mô-đun logic Allen-Bradley 2711P-RP8D PanelView Plus 6
$123.00
$320.00
Mô tả

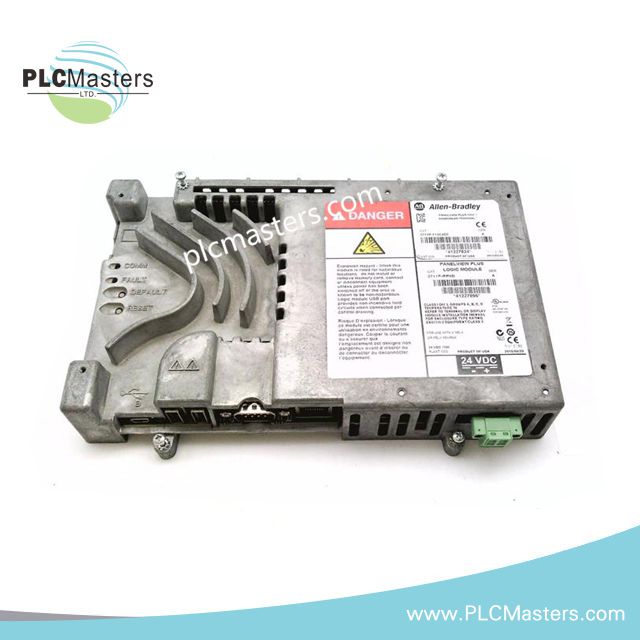

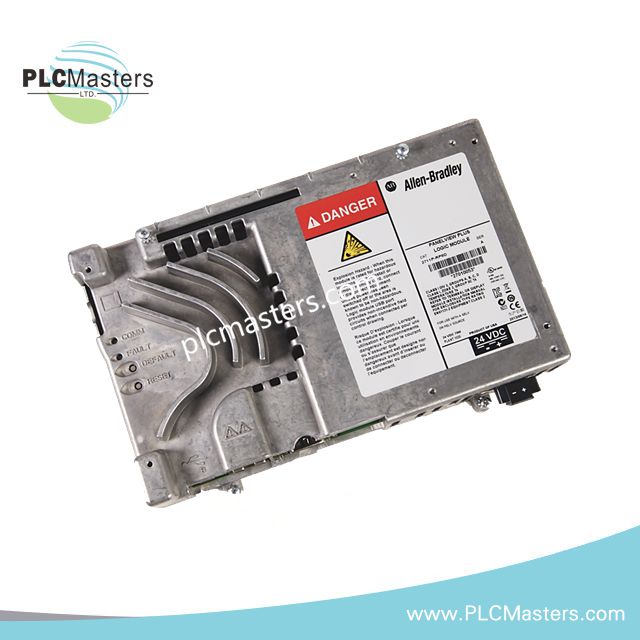

Mô-đun logic Allen-Bradley 2711P-RP8D PanelView Plus 6
Allen-Bradley 2711P-RP8D, cũng được lập danh mục với tên 2711P-RP8D Logic Module, hoạt động như phần cứng xử lý cho các cụm HMI PanelView Plus 6 700-1500, cung cấp khả năng thực thi CPU, bộ nhớ, chuyển đổi nguồn, xử lý màn hình và các giao diện truyền thông.
Thông số phần cứng
| Thông số | Đặc tính |
|---|---|
| Model | 2711P-RP8D |
| Thương hiệu | Allen-Bradley / Rockwell Automation |
| Dòng sản phẩm | PanelView Plus 6 |
| Loại sản phẩm | Mô-đun logic |
| Ứng dụng | PanelView Plus CE 700-1500 |
| Màn hình tương thích | PanelView Plus 6 700, 1000, 1250, 1500 |
| Khối lượng | 1.26 lb |
| Điện áp đầu vào | 24 VDC danh định |
| Dải điện áp đầu vào | 18-32 VDC |
| Công suất tiêu thụ | Tối đa 70 W; thông thường 39 W ở 24 VDC |
| Nhiệt độ vận hành | 0 độ C đến 55 độ C |
| Nhiệt độ lưu trữ | -25 độ C đến 70 độ C |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| RAM | 512 MB |
| Bộ nhớ Flash | Flash không bay hơi 512 MB |
| Bộ nhớ lưu trữ ứng dụng người dùng | Còn trống khoảng 79 MB |
| Hệ điều hành | Windows CE 6.0 |
| Ethernet | 1 x RJ45 10/100 Mbps |
| Giao diện nối tiếp | 1 x RS-232, D-sub 9 chân |
| USB Host | 2 x USB 2.0 Type A |
| USB Device | 1 x USB Type B |
| Mở rộng | Khe cắm thẻ SD; các mô-đun truyền thông DH+, DH-485 và ControlNet tùy chọn |
Kiến trúc điều khiển và truyền thông công nghiệp
2711P-RP8D cung cấp các tài nguyên xử lý và truyền thông cần thiết cho nền tảng PanelView Plus 6 700-1500. Giao diện Ethernet hoạt động ở tốc độ 10/100 Mbps, trong khi cổng RS-232 cung cấp khả năng kết nối nối tiếp. Hai cổng USB 2.0 host và một cổng USB device cung cấp thêm các giao diện vật lý.

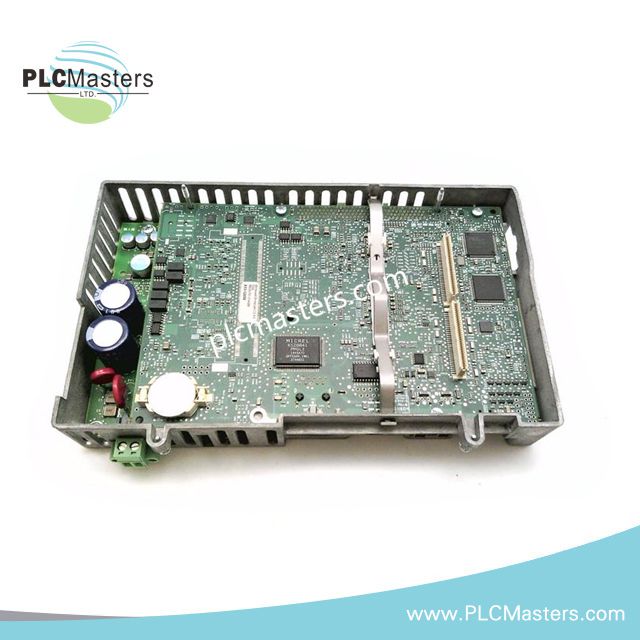

Mô-đun logic được lắp trực tiếp vào mô-đun màn hình tương thích. RAM 512 MB và bộ nhớ Flash không bay hơi 512 MB hỗ trợ hoạt động của Windows CE 6.0 và lưu trữ ứng dụng HMI. Dữ liệu được cung cấp xác định các mô-đun truyền thông tùy chọn cho DH+, DH-485 và ControlNet, nhưng không nêu rõ khả năng tương thích của phiên bản firmware hoặc các yêu cầu cấp phép mô-đun truyền thông.
Câu hỏi thường gặp (FAQ)
Q: Những cụm màn hình nào tương thích với 2711P-RP8D?
A: Thông số được cung cấp xác định khả năng tương thích với các model màn hình PanelView Plus 6 700, 1000, 1250 và 1500.
Q: Mô-đun logic yêu cầu nguồn đầu vào nào?
A: Đầu vào được chỉ định là 24 VDC danh định, với dải điện áp đầu vào vận hành từ 18-32 VDC. Công suất tiêu thụ tối đa là 70 W.
Q: Có thể sử dụng mô-đun này như một bộ điều khiển HMI độc lập không?
A: Không. 2711P-RP8D là mô-đun logic được thiết kế để gắn vào mô-đun màn hình PanelView Plus 6 tương thích và tạo thành phần xử lý của cụm HMI.
Hướng dẫn lắp đặt tại hiện trường
- Kiểm tra để bảo đảm mô-đun màn hình được lắp đặt là thiết bị PanelView Plus 6 700-1500 tương thích trước khi lắp đặt cơ khí.
- Ngắt nguồn cấp 24 VDC trước khi tháo hoặc lắp mô-đun logic.
- Xác nhận cực tính DC và điện áp nguồn trước khi cấp điện cho cụm thiết bị.
- Lắp mô-đun logic áp sát hoàn toàn vào cụm màn hình ghép nối và siết chặt tất cả chi tiết cố định cơ khí theo tài liệu phần cứng áp dụng.
- Bố trí riêng dây Ethernet, RS-232, USB và dây nguồn khỏi các dây dẫn đóng cắt năng lượng cao khi điều kiện thực tế cho phép.
- Sử dụng cáp truyền thông có bọc chống nhiễu khi giao diện truyền thông được chọn hoặc quy định EMC tại hiện trường yêu cầu.
- Nối đầu cuối lớp bọc cáp theo tiêu chuẩn thiết kế nối đất và EMC của tủ điện áp dụng; tránh các kết nối lớp bọc không được kiểm soát có thể tạo thành đường dòng điện qua đất.
- Duy trì khoảng hở phù hợp quanh các khu vực thông gió và linh kiện phát nhiệt để tránh tích tụ nhiệt cục bộ.
- Kiểm tra các đầu nối xem có nhiễm bẩn, hư hỏng cơ khí hoặc cắm chưa hoàn toàn trước khi cấp nguồn.
- Không mặc định rằng thiết bị hỗ trợ thay nóng, trừ khi khả năng này được cho phép rõ ràng trong tài liệu lắp đặt PanelView Plus 6 áp dụng.
- Cần xác minh khả năng tương thích của bản nâng cấp firmware với toàn bộ cấu hình phần cứng PanelView Plus 6 trước khi thực hiện bất kỳ thay đổi firmware nào.
