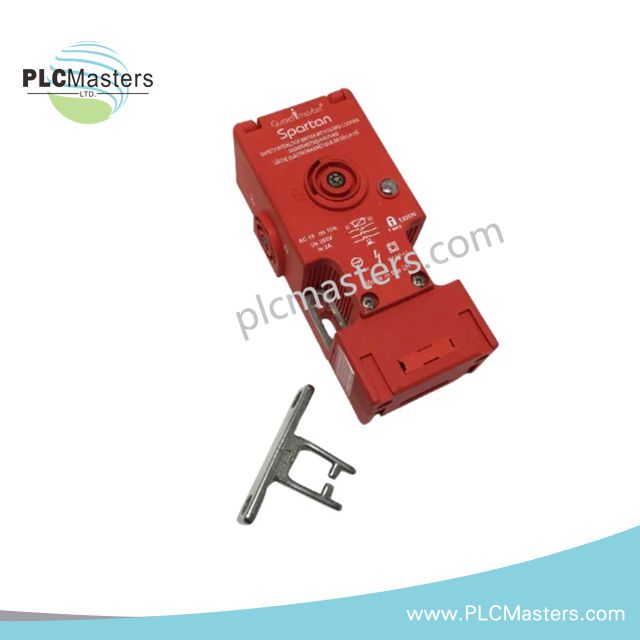

Công tắc khóa liên động an toàn Allen-Bradley 440G-S36001 GuardMaster TLS-1 GD2
$123.00
$320.00
Mô tả
Công tắc liên động an toàn Allen-Bradley 440G-S36001 GuardMaster TLS-1 GD2
Được cấu hình để khóa cơ học cửa tiếp cận có bảo vệ, Allen-Bradley 440G-S36001 (công tắc liên động an toàn 440G-S36001) cung cấp chức năng khóa bảo vệ điều khiển bằng solenoid. Cơ cấu Power-to-Release giữ bộ phận bảo vệ ở trạng thái khóa khi nguồn solenoid bị ngắt. Công tắc cung cấp các tiếp điểm an toàn, phụ và solenoid riêng biệt để tích hợp vào mạch an toàn đấu dây cứng.
Thông số kỹ thuật phần cứng
| Thông số | Đặc tính |
|---|---|
| Mẫu | 440G-S36001 |
| Thương hiệu | Allen-Bradley |
| Dòng sản phẩm | GuardMaster TLS-1 GD2 |
| Loại sản phẩm | Công tắc liên động an toàn |
| Nhiệt độ vận hành | -20 độ C đến +60 độ C |
| Mức tiêu thụ điện | Không được nêu trong dữ liệu cung cấp |
| Cơ cấu khóa | Power-to-Release, mở khóa bằng solenoid |
| Điện áp solenoid | 24 V AC/DC |
| Tiếp điểm an toàn | 2 N.C. |
| Tiếp điểm phụ | 1 N.O. |
| Tiếp điểm solenoid | 1 N.C. / 1 N.O. |
| Loại cơ cấu chấp hành | Cơ cấu chấp hành hoàn toàn linh hoạt |
| Đầu vào ống luồn dây | M20 x 1.5 |
| Lực giữ, Fzh | 2000 N (450 lbs) |
| Vật liệu vỏ | PBT chứa sợi thủy tinh được UL phê duyệt |
| Cấp bảo vệ vỏ | IP67 / IP69K |
| Dòng nhiệt, Ith | 10 A |
| Điện áp cách điện định mức, Ui | 500 V |
| Dẫn hướng cơ cấu chấp hành | Gia cường bằng thép không gỉ |
Đặc tính giao tiếp mạch bảo vệ Allen-Bradley
440G-S36001 sử dụng các tiếp điểm điện rời thay vì giao diện truyền thông mạng để báo hiệu trạng thái bảo vệ. Hai tiếp điểm an toàn N.C. cung cấp đường mạch bảo vệ đấu dây cứng chính, trong khi tiếp điểm phụ N.O. cung cấp thêm một tín hiệu trạng thái.
Solenoid 24 V AC/DC điều khiển việc mở khóa theo cấu hình Power-to-Release. Do đó, khi ngắt nguồn solenoid, bộ phận bảo vệ vẫn duy trì trạng thái khóa cơ học.
Dẫn hướng cơ cấu chấp hành được gia cường bằng thép không gỉ giúp bảo vệ khu vực đưa cơ cấu chấp hành vào khỏi tải cơ học trong quá trình vận hành bảo vệ lặp lại. Cơ cấu chấp hành hoàn toàn linh hoạt đáp ứng bố trí tác động công tắc được chỉ định mà không đưa ra các giả định cơ học chưa được hỗ trợ.
Cấp bảo vệ vỏ IP67 và IP69K xác định phân loại bảo vệ môi trường được cung cấp. Đầu vào ống luồn dây M20 x 1.5 cung cấp giao diện đầu vào cáp được chỉ định cho việc đấu dây tại hiện trường.
Câu hỏi thường gặp
H: Điều gì xảy ra với khóa bảo vệ khi ngắt nguồn solenoid?
Đ: Cơ cấu Power-to-Release duy trì trạng thái khóa cơ học khi không có nguồn solenoid 24 V AC/DC.
H: Có những tiếp điểm điện nào cho mạch an toàn và mạch phụ?
Đ: Công tắc cung cấp 2 tiếp điểm an toàn N.C., 1 tiếp điểm phụ N.O. và các tiếp điểm solenoid 1 N.C. / 1 N.O.
H: Các định mức điện được chỉ định cho hệ thống tiếp điểm là gì?
Đ: Dữ liệu cung cấp nêu dòng nhiệt 10 A và điện áp cách điện định mức 500 V.
Hướng dẫn lắp đặt tại hiện trường
Lắp công tắc và cơ cấu chấp hành theo các yêu cầu căn chỉnh cơ học của cụm GuardMaster TLS-1 GD2.
Đảm bảo cơ cấu chấp hành đi vào công tắc mà không chịu lực ngang quá mức, bị kẹt hoặc bị cản trở cơ học.
Sử dụng đầu siết cáp hoặc phụ kiện ống luồn dây M20 x 1.5 tương thích cho đầu vào ống luồn dây được chỉ định.
Bố trí các dây dẫn mạch an toàn tách biệt với dây dẫn nguồn năng lượng cao khi thực tế cho phép để giảm nhiễu điện.
Đấu nối dây dẫn bảo vệ và lớp chống nhiễu của cáp theo thiết kế đấu dây an toàn máy áp dụng và các yêu cầu điện tại địa phương.
Xác nhận cực tính nguồn solenoid 24 V AC/DC và khả năng tương thích điện áp trước khi cấp điện cho cơ cấu khóa.
Kiểm tra từng tiếp điểm N.C., N.O. và solenoid khi bộ phận bảo vệ ở các vị trí vận hành dự kiến.
Xác minh rằng việc ngắt nguồn solenoid tạo ra hành vi khóa Power-to-Release như mong muốn trước khi đưa máy trở lại vận hành.
Kiểm tra định kỳ độ căn chỉnh của cơ cấu chấp hành và tình trạng siết chặt cơ học khi bộ phận bảo vệ thường xuyên đóng, mở hoặc chịu rung động.
