Rơ-le an toàn Guardmaster MSR127TP Allen-Bradley
$123.00
$320.00
Mô tả

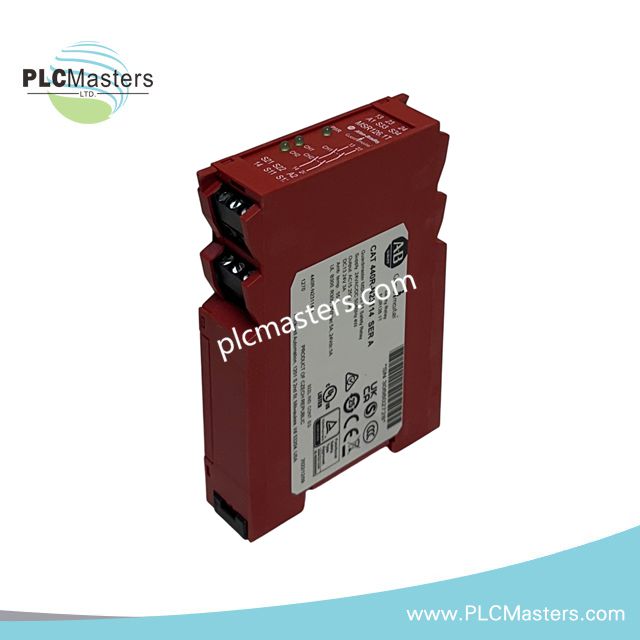

Rơ-le an toàn Allen-Bradley MSR127TP Guardmaster
Allen-Bradley 440R-N23114, còn được nhận diện là rơ-le an toàn MSR127TP Guardmaster, giám sát các đầu vào an toàn hai kênh và điều khiển các đầu ra an toàn.
Thông số phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Model | MSR127TP |
| Số catalog | 440R-N23114 |
| Thương hiệu | Allen-Bradley / Rockwell Automation |
| Dòng sản phẩm | Guardmaster MSR127TP |
| Loại sản phẩm | Rơ-le an toàn |
| Kích thước | Chiều rộng vỏ 22.5 mm; các kích thước khác chưa được chỉ định |
| Nhiệt độ vận hành | -5 độ C đến +55 độ C |
| Công suất tiêu thụ | Xấp xỉ 2.0 W |
| Điện áp nguồn | 24 VAC/DC |
| Đầu vào an toàn | 1 NC, 2 NC hoặc đầu vào PNP của màn chắn sáng |
| Đầu ra an toàn | 3 tiếp điểm an toàn NO |
| Đầu ra phụ | 1 tiếp điểm phụ NC |
| Chế độ reset | Tự động/Thủ công hoặc Thủ công có giám sát |
| Đầu nối | Cầu đấu vít có thể tháo rời |
| Cấp bảo vệ vỏ | Vỏ IP40 / đầu nối IP20 |
| Đèn báo trạng thái | Đèn LED PWR, IN 1, IN 2 |
| Thiết kế vỏ | Gắn ray DIN, rộng 22.5 mm |
Kiến trúc đầu vào và đầu ra của rơ-le an toàn công nghiệp
MSR127TP chấp nhận các cấu hình đầu vào an toàn một kênh hoặc hai kênh, tùy theo thiết bị hiện trường được kết nối.
Các cấu hình đầu vào được hỗ trợ gồm hai tiếp điểm thường mở, hai tiếp điểm thường đóng và đầu ra PNP tương thích của màn chắn sáng.
Rơ-le cung cấp ba đầu ra an toàn thường mở và một đầu ra phụ thường đóng cho các mạch điều khiển được kết nối.
Việc chọn chế độ reset hỗ trợ vận hành Tự động/Thủ công hoặc reset Thủ công có giám sát thông qua đấu chéo các đầu nối.
Các đèn LED trạng thái cho biết nguồn điện và trạng thái của các kênh đầu vào IN 1 và IN 2 trong quá trình vận hành.
Cấu trúc cầu đấu vít có thể tháo rời cho phép đấu nối dây tại hiện trường, đồng thời duy trì kiểu vỏ nhỏ gọn gắn ray DIN.
Câu hỏi thường gặp
H: MSR127TP có thể hoạt động với đầu vào an toàn một kênh không?
Đ: Có. Các thông số được cung cấp xác định các cấu hình đầu vào một kênh và hai kênh, bao gồm các cách bố trí tiếp điểm NC.
H: MSR127TP cung cấp các tiếp điểm đầu ra nào?
Đ: Rơ-le cung cấp ba đầu ra an toàn thường mở và một đầu ra phụ thường đóng.
H: Cần lưu ý gì khi lắp rơ-le trên ray DIN?
Đ: Đảm bảo rơ-le được gài chắc chắn vào ray DIN, chừa đủ khoảng hở cho dây dẫn và tách các mạch an toàn khỏi dây dẫn dòng điện lớn để giảm nhiễu điện.
Hướng dẫn lắp đặt tại hiện trường
- Gắn chắc chắn rơ-le trên ray DIN được chỉ định và kiểm tra độ ăn khớp cơ khí trước khi đấu dây.
- Xác nhận cực tính nguồn 24 VAC/DC và phân bổ đầu nối theo tài liệu đấu dây áp dụng.
- Đi dây đầu vào an toàn tách biệt với dây dẫn chuyển mạch dòng điện lớn và cáp nguồn động cơ.
- Tránh đi song song với các dây dẫn có mức nhiễu cao, nơi hiện tượng ghép điện từ có thể ảnh hưởng đến tín hiệu đầu vào.
- Nối giáp cáp theo thiết kế nối đất của máy và các tiêu chuẩn lắp đặt điện hiện hành.
- Sử dụng các cầu đấu vít có thể tháo rời được chỉ định và kiểm tra độ giữ dây dẫn sau khi siết chặt.
- Chỉ chọn chế độ reset Tự động/Thủ công hoặc Thủ công có giám sát sau khi xác nhận yêu cầu vận hành của mạch an toàn máy.
- Kiểm tra độc lập từng đầu vào an toàn trước khi kết nối các đầu ra an toàn vào mạch điều khiển cuối.
- Kiểm tra trạng thái các đèn LED PWR, IN 1 và IN 2 trong quá trình chạy thử và điều tra lỗi.
- Kiểm tra các yêu cầu về bảo vệ vỏ và đầu nối trước khi lắp đặt trong môi trường bị nhiễm bẩn hoặc tiếp xúc trực tiếp với môi trường bên ngoài.
