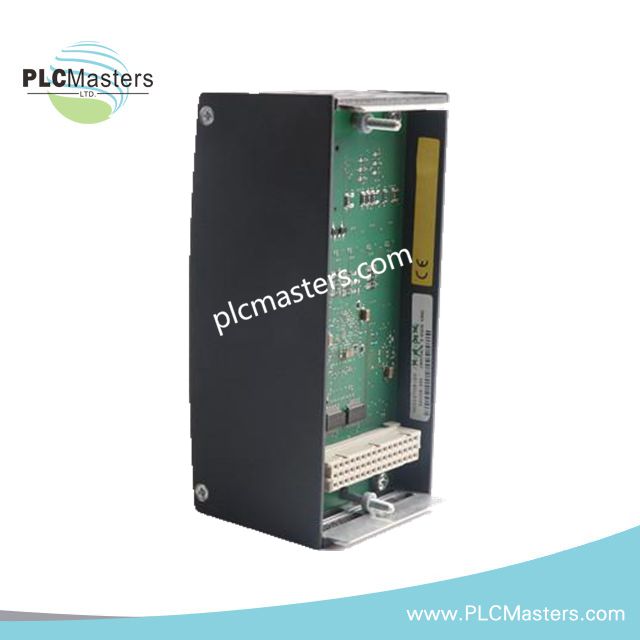

Mô-đun Bộ đếm Bachmann CNT204

Tổng quan

The CNT204 là một mô-đun bộ đếm hiệu suất cao từ Bachmann electronic GmbH. Nó cung cấp đo lường và điều khiển chính xác cho tự động hóa công nghiệp. Mô-đun này hỗ trợ cả đầu vào bộ mã hóa tăng dần và bộ đếm HTL. Nó phù hợp cho các ứng dụng như theo dõi vị trí, giám sát tốc độ và đếm sự kiện. Thiết kế nhỏ gọn đảm bảo hoạt động tin cậy trong môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật

Đầu vào Bộ mã hóa Tăng dần

• Kênh: 2

• Loại tín hiệu: tín hiệu vi sai RS-422

• Tín hiệu được hỗ trợ: A+, A−, B+, B−, N+, N−

• Độ phân giải: 32-bit

• Chế độ đánh giá: phát hiện cạnh 1x, 2x, 4x, xung/hướng

• Tần số tối đa: 1 MHz

• Bộ lọc đầu vào: Điều chỉnh được từ 185 kHz đến 6 MHz (mặc định 6 MHz)

Đầu vào Bộ đếm

• Kênh: 4 (giảm còn 2 nếu sử dụng đầu vào bộ mã hóa)

• Loại tín hiệu: HTL (24 V)

• Độ phân giải: 32-bit

• Tần số tối đa: 20 kHz

• Độ dài xung tối thiểu: 25 µs

• Bộ lọc đầu vào: Điều chỉnh được từ 183 Hz đến 46.88 kHz (mặc định tắt)

Nguồn cấp cho bộ mã hóa

• Nguồn +5 V: 5 V ±5%, Dòng tối đa 200 mA, Bảo vệ ngắn mạch

• Nguồn +24 V: Phù hợp với nguồn ngoài, Dòng tối đa 300 mA, Bảo vệ ngắn mạch

Nguồn điện bên ngoài

• Dải điện áp: 18 V DC đến 34 V DC

• Dòng tiêu thụ: 40 mA ở 24 V cộng với 1.2× dòng của bộ mã hóa

• Bảo vệ đảo cực: Có

Điều kiện môi trường

• Nhiệt độ hoạt động: −30°C đến +60°C

• Nhiệt độ lưu trữ: −40°C đến +85°C

• Độ ẩm: 5% đến 95% (có ngưng tụ)

Chế độ Đếm được Hỗ trợ

• INC (A, A/B, A/B/N), Vị trí, Hiệu số Pha, Chu kỳ, Kích hoạt

• Độ phân giải đo Chu kỳ/Hiệu số: 42 ns
