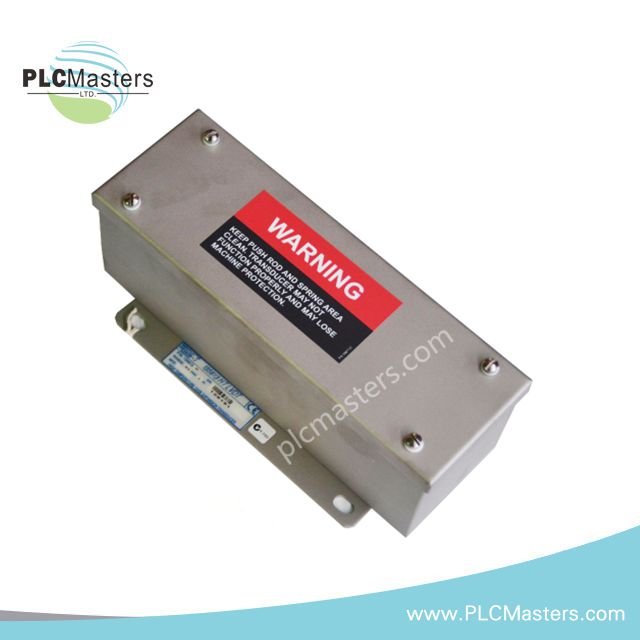

Bộ lắp ráp cảm biến giãn nở vỏ nhiệt độ cao Bently Nevada 135613-01

Tổng quan

The Bently Nevada 135613-01 là một Bộ Cảm Biến Mở Rộng Vỏ Nhiệt Độ Cao. Các kỹ sư sử dụng nó trong Thiết Bị Giám Sát Tuabin (TSI) để theo dõi sự giãn nở nhiệt. Nó đo chính xác sự phát triển vỏ của các tuabin lớn trong quá trình khởi động và vận hành. Việc giám sát này giúp ngăn ngừa sự lệch trục và hư hỏng cơ học do sự giãn nở không đều. Ngoài ra, nó hỗ trợ bảo trì dự đoán bằng cách phát hiện sớm các hành vi nhiệt bất thường.

Thông số kỹ thuật

Nhà sản xuất: Bently Nevada
Loại sản phẩm: Bộ truyền cảm biến giãn nở vỏ nhiệt độ cao
Quốc gia xuất xứ: Hoa Kỳ
Tương thích: Tương thích với Màn hình vị trí 3500/45
Tùy chọn chứng nhận: Có sẵn Giấy chứng nhận xuất xứ (COO)

Chi tiết cơ khí

• Vật liệu đầu dò: Polyphenylene sulfide (PPS)

• Vật liệu vỏ đầu dò: Thép không gỉ AISI 303 hoặc 304 (SST)

• Vỏ cảm biến: Nhôm A308

• Chất liệu đầu nối: Đồng thau mạ vàng hoặc đồng berili

• Tùy chọn phạm vi tuyến tính:

• 01 = 25.4 mm (1.00 in) với thanh 127 mm (5.00 in)

• Tùy chọn lò xo:

• 00 = Không có lò xo hồi vị

• Trọng lượng: 2.3 kg

• Kích thước (CxRxD): 8.89 cm x 11.7 cm x 24.1 cm

Điện và Hiệu suất

• Hệ số tỉ lệ điện:

• Mặc định: 0.346 V/mm (8.79 V/in)

• Tùy chọn: 0.20 V/mm (5.0 V/in)

• Phạm vi tuyến tính: 25.4 mm (1.00 in) đến 101.6 mm (4.00 in)

• Tần số -3 dB: 200 Hz (điển hình)

• Độ ổn định: 0.125% của thang đo đầy đủ

• Độ phi tuyến: Ít hơn 0.25% của thang đo đầy đủ

• Hệ số nhiệt độ: 0.05%/°C (0.028%/°F) tối đa

Đánh giá môi trường

• Nhiệt độ hoạt động:

• -18°C đến +71°C (0°F đến +160°F)

• -25°C đến +85°C (-13°F đến +185°F)

• Nhiệt độ lưu trữ:

• -54°C đến +93°C (-65°F đến +200°F)

• -55°C đến +125°C (-67°F đến +257°F)
