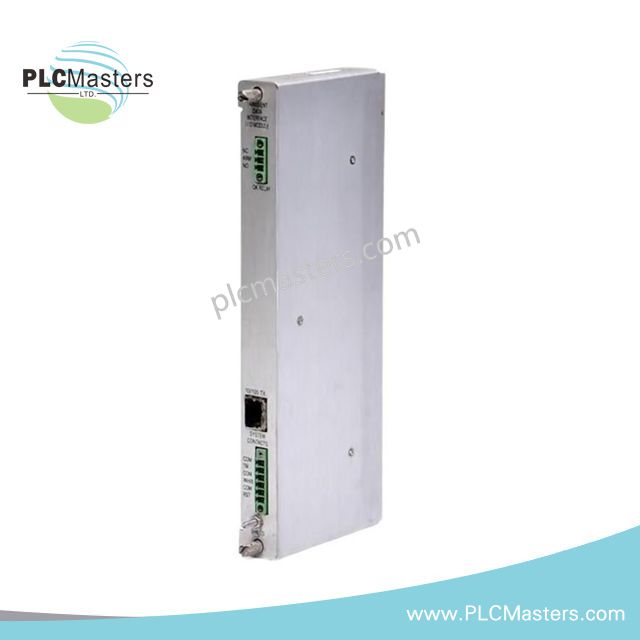

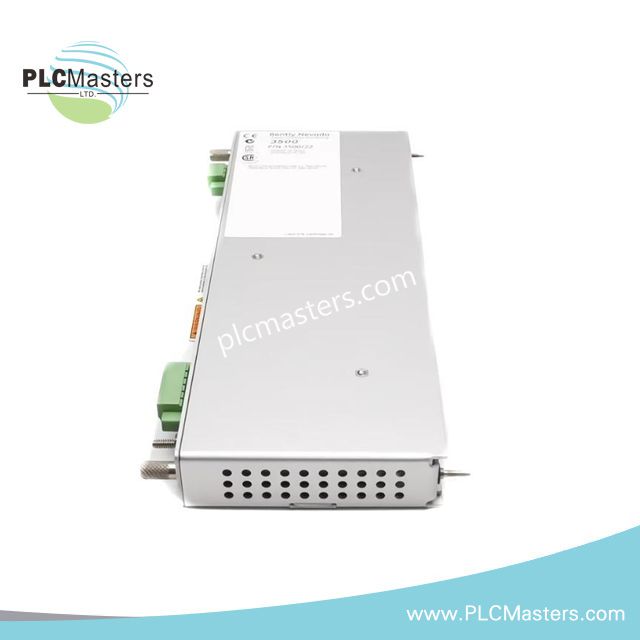

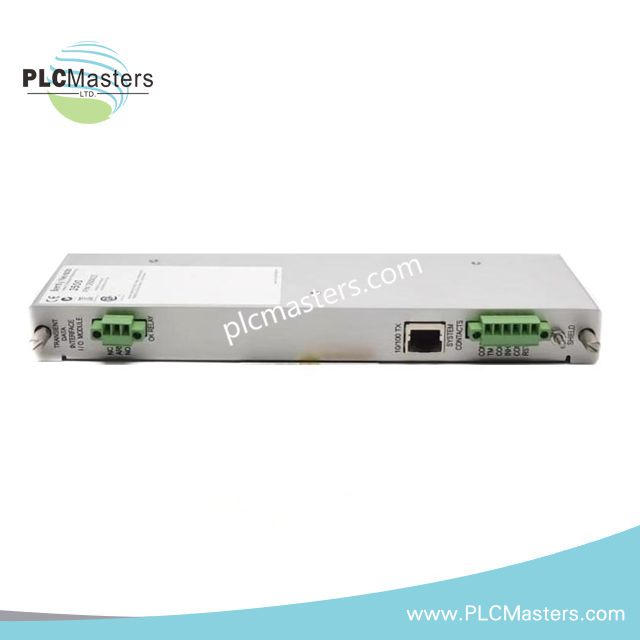

Bently Nevada 146031-02 Mô-đun Giao diện Dữ liệu Nhiễu Lúc I/O

Mô tả sản phẩm

 Bently Nevada 146031-02 là một mô-đun I/O hiệu suất cao được thiết kế cho Giao diện Dữ liệu Tạm thời 3500/22M (TDI). Nó đóng vai trò như một cầu nối đáng tin cậy giữa Hệ thống Bảo vệ Máy móc 3500 và phần mềm máy chủ, chẳng hạn như System 1 Condition Monitoring. Hơn nữa, nó cho phép thu thập dữ liệu liền mạch từ các thiết bị giám sát dòng M, hỗ trợ cả đo lường động trạng thái ổn định và tạm thời. Các kỹ sư dựa vào mô-đun này để giám sát chính xác, liên tục mà không ảnh hưởng đến đường bảo vệ quan trọng của máy móc.

Điểm nổi bật chức năng chính

• Tích hợp các chức năng của Mô-đun Giao diện Giá đỡ 3500/20 và bộ xử lý thu thập dữ liệu.

• Thu thập dữ liệu trạng thái ổn định liên tục và dạng sóng từ các thiết bị giám sát 3500/40M và 3500/42M.

• Cung cấp giao tiếp Ethernet tốc độ cao qua giao diện Quang học 100Base-FX.

• Lắp đặt trong khe cắm liền kề nguồn điện, đảm bảo bố trí giá đỡ tối ưu.

• Đường giám sát không quan trọng ngăn ngừa gián đoạn các lần tắt bảo vệ tự động.

• Giao diện bảng điều khiển phía trước USB-B cho phép cấu hình và chẩn đoán tại chỗ.

Thông số kỹ thuật

• Mã số mẫu: 146031-02

• Dòng sản phẩm: Bently Nevada 3500

• Loại mô-đun: Mô-đun I/O Giao diện Dữ liệu Tạm thời (TDI)

• Tín hiệu đầu vào: -10 Vdc đến +10 Vdc

• Giao diện Ethernet: Quang học 100Base-FX

• Mức tiêu thụ điện: 10.5 watt

• Nhiệt độ hoạt động: -30°C đến +65°C

• Giao diện bảng điều khiển phía trước: USB-B

• Kích thước: 241.3 mm x 24.4 mm x 241.8 mm

• Trọng lượng: 0.82 kg

• Tương thích: Hoạt động với các thiết bị giám sát dòng 3500 M-series

Ứng dụng điển hình

• Tích hợp vào hệ thống bảo vệ máy móc công nghiệp để giám sát liên tục.

• Hỗ trợ phần mềm giám sát điều kiện để phân tích chẩn đoán và theo dõi xu hướng.

• Cho phép thu thập dữ liệu rung động và dạng sóng cho tua bin, máy nén và bơm.

• Lý tưởng cho môi trường công nghiệp có khoảng cách xa và nhiễu điện nhờ kết nối quang học.

Hỗ trợ & Bảo trì

• Kiểm tra định kỳ đảm bảo hoạt động đáng tin cậy trong điều kiện công nghiệp khắc nghiệt.

• Tương thích với phần mềm Bently Nevada System 1 để cập nhật firmware và chẩn đoán.

• Đĩa kích hoạt kênh tùy chọn cho phép khả năng thu thập dữ liệu động nâng cao.

Câu hỏi thường gặp

Q1: Mô-đun 146031-02 có ảnh hưởng đến việc tắt máy tự động không?
A1: Không, nó nằm trong đường không quan trọng và không ảnh hưởng đến các kích hoạt bảo vệ.

Q2: Nó sử dụng loại giao diện Ethernet nào?
A2: Nó sử dụng Quang học 100Base-FX để giao tiếp chống nhiễu và khoảng cách xa.

Q3: Nó có tương thích với tất cả các thiết bị giám sát dòng 3500 không?
A3: Nó hoạt động với các thiết bị giám sát dòng M, bao gồm 3500/40M và 3500/42M.

Q4: Tôi có thể thu thập cả dữ liệu tĩnh và động không?
A4: Có, thu thập dữ liệu tĩnh là tiêu chuẩn, và thu thập động yêu cầu đĩa kích hoạt kênh tùy chọn.

Q5: Phạm vi nhiệt độ hoạt động là bao nhiêu?
A5: Mô-đun hoạt động từ -30°C đến +65°C, phù hợp với môi trường công nghiệp.
