Cảm biến dòng điện xoáy Epro CON021+PR6423/014-010
$178.00
$390.00
Mô tả
Mô tả sản phẩm

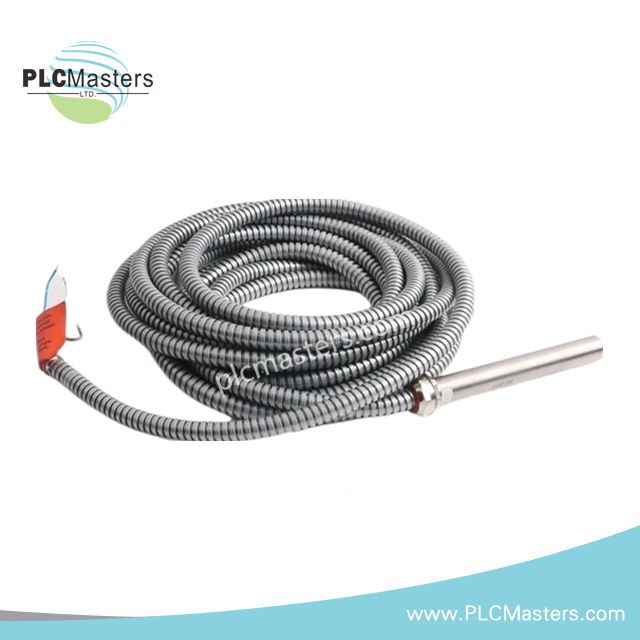

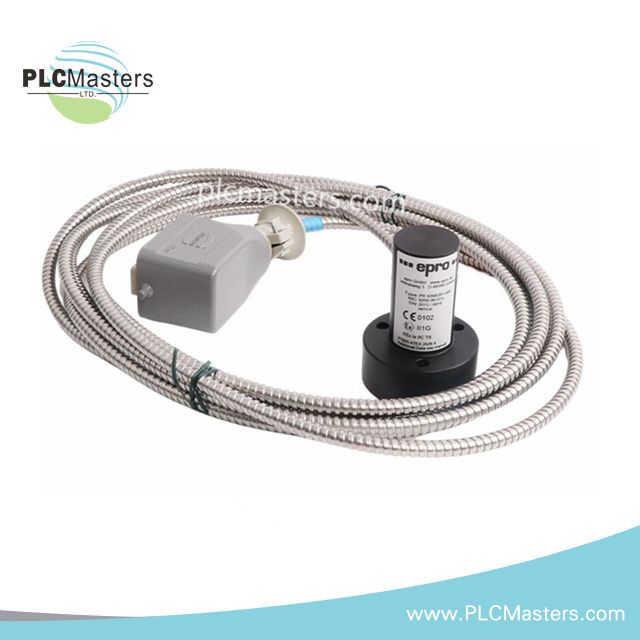

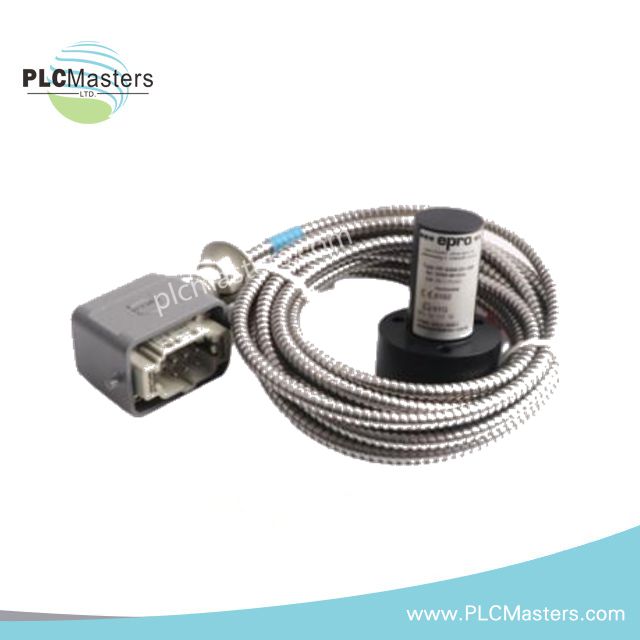

PR6423/014-010 + CON021 từ Emerson EPRO là giải pháp cảm biến dòng điện xoáy hoàn chỉnh được thiết kế để đo chính xác, không tiếp xúc động học trục trong thiết bị quay. Hệ thống này kết hợp đầu dò tiếp cận 8 mm chắc chắn với bộ chuyển đổi tín hiệu chuyên dụng để cung cấp tín hiệu đầu ra ổn định, tuyến tính cho hệ thống bảo vệ máy móc và giám sát tình trạng.
Được triển khai rộng rãi trong các ứng dụng quan trọng, cấu hình này hỗ trợ phát hiện chính xác rung trục theo hướng kính, vị trí trục theo chiều dọc và dịch chuyển tương đối của trục. Phần tử cảm biến hoạt động không tiếp xúc vật lý, loại bỏ mài mòn đồng thời duy trì độ chính xác đo trong các khoảng thời gian bảo trì dài.
Chức năng hệ thống
Chuỗi đo PR6423/014-010 + CON021 sử dụng trường điện từ tần số cao để phát hiện vị trí của mục tiêu dẫn điện. Đầu dò tạo ra tín hiệu tỷ lệ với khoảng cách giữa đầu cảm biến và bề mặt trục, trong khi mô-đun CON021 thực hiện giải điều chế và xử lý tín hiệu.
Các khả năng đo chính bao gồm:
-
Giám sát rung trục theo hướng kính
-
Đo vị trí lực đẩy trục
-
Phân tích lệch tâm trục
-
Theo dõi dịch chuyển động trong máy móc tốc độ cao
Thông số kỹ thuật
Cảm biến: PR6423/014-010
| Tham số | Thông số kỹ thuật |
|---|---|
| Loại cảm biến | Đầu dò tiếp cận dòng điện xoáy |
| Đường kính đầu dò | 8 mm |
| Phạm vi đo tuyến tính | 2 mm (80 mils) |
| Cài đặt khe hở ban đầu | 0,5 mm (20 mils) |
| Độ nhạy (ISF) | 8 V/mm (±5% ở 0–45°C) |
| Độ lệch tuyến tính | ±0,025 mm |
| Đường kính trục tối thiểu | 25 mm |
| Vật liệu mục tiêu | Thép ferromagnetic (ví dụ, 42CrMo4 / AISI 4140) |
| Dải tần số | DC đến 10 kHz |
| Nhiệt độ hoạt động (Đầu dò) | –35°C đến +180°C |
| Giới hạn nhiệt độ cáp | –35°C đến +150°C |
| Cấp độ bảo vệ | IP66 |
| Cấu trúc | Đầu dò PEEK, thân thép không gỉ, cáp PTFE |
Bộ chuyển đổi tín hiệu: CON021
| Tham số | Thông số kỹ thuật |
|---|---|
| Chức năng | Kích thích tín hiệu, giải điều chế và tuyến tính hóa |
| Tín hiệu đầu ra | 0–10 V hoặc 4–20 mA (cách ly) |
| Điện áp cấp | –23 V đến –32 V DC |
| Phản hồi tần số | 0 đến 10 kHz |
| Lớp bảo vệ | IP67 |
| Lắp đặt | Thanh DIN |
| Bảo trì | Thay nóng được |
Đặc tính hiệu suất
-
Đầu ra ổn định và lặp lại trên toàn dải đo
-
Kháng cao với dầu, độ ẩm và ô nhiễm công nghiệp
-
Khả năng chịu nhiệt rộng cho môi trường quy trình khắc nghiệt
-
Phản hồi nhanh phù hợp với trục quay tốc độ cao
Lĩnh vực ứng dụng
Hệ thống PR6423/014-010 + CON021 thường được sử dụng trong bảo vệ và giám sát máy móc cho:
-
Tua-bin hơi nước và khí
-
Máy nén và quạt thổi
-
Máy phát điện
-
Bơm và quạt
-
Hộp số và hệ thống truyền động
So sánh với các mẫu tương tự
-
Các biến thể PR6423/010-020 thường có chiều dài cáp hoặc cấu hình lắp đặt khác nhau
-
PR6423/014-010 được tối ưu cho giám sát trục công nghiệp tiêu chuẩn với dải tuyến tính 2 mm xác định
-
CON021 đảm bảo tương thích với các biến thể đầu dò PR6423 với đặc tính đầu ra đồng nhất
Câu hỏi thường gặp
Q: Hệ thống này cung cấp loại tín hiệu đầu ra nào?
A: Bộ chuyển đổi CON021 xuất tín hiệu 0–10 V hoặc 4–20 mA tỷ lệ với độ dịch chuyển của trục.
Q: Hệ thống có phù hợp với môi trường nhiệt độ cao không?
A: Có, đầu dò có thể hoạt động ở nhiệt độ lên đến +180°C, phù hợp cho tua-bin và các ứng dụng tương tự.
Q: Cảm biến có cần tiếp xúc vật lý với trục không?
A: Không, nó hoạt động dựa trên nguyên lý dòng điện xoáy, đảm bảo đo không mài mòn.
Q: Có thể thay module mà không cần tắt hệ thống không?
A: CON021 hỗ trợ thay nóng trong các lắp đặt tương thích, giảm thiểu thời gian ngừng hoạt động.
