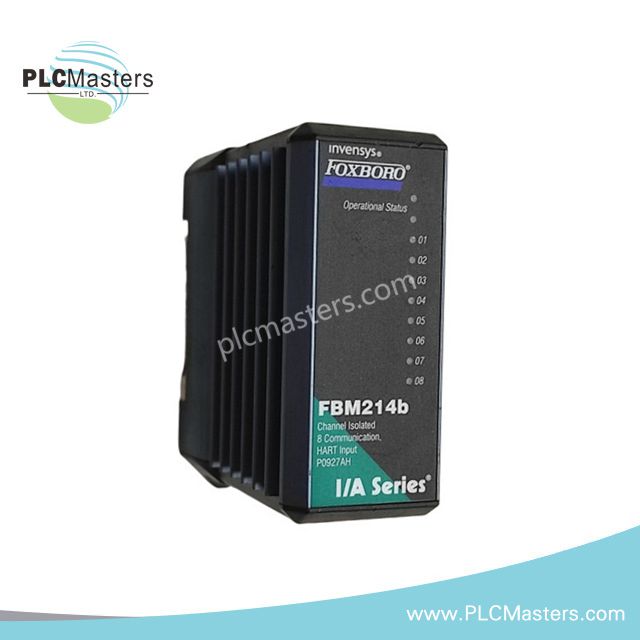

Mô-đun Giao tiếp Đầu vào HART Foxboro FBM214B P0922VT

Tổng quan

The Foxboro FBM214B P0922VT là một mô-đun giao diện đầu vào truyền thông HART hiệu suất cao được thiết kế cho các môi trường tự động hóa công nghiệp đòi hỏi khắt khe. Nó hỗ trợ tám kênh đầu vào analog, mỗi kênh có khả năng xử lý tín hiệu chuẩn 4-20 mA và giao tiếp kỹ thuật số HART đồng thời. Mô-đun cho phép thu thập dữ liệu hiệu quả và chẩn đoán thiết bị, nâng cao cả kiểm soát quy trình và quản lý tài sản. Thiết kế nhỏ gọn, cách ly chắc chắn, và linh hoạt lắp đặt trên thanh DIN hoặc giá đỡ khiến nó trở nên lý tưởng để triển khai trong các kiến trúc hệ thống điều khiển khác nhau.

Thông số kỹ thuật

Chung

• Loại sản phẩm: Mô-đun giao diện đầu vào truyền thông HART

• Nhà sản xuất: Foxboro (Schneider Electric)

• Mẫu: FBM214B P0922VT

Kênh Đầu vào

• Số lượng kênh: 8 kênh đầu vào analog

• Tín hiệu được hỗ trợ:

• Đầu vào analog tiêu chuẩn 4-20 mA

• Tín hiệu số FSK HART chồng lên tín hiệu analog

Hiệu suất

• Khả năng loại bỏ chế độ chung: >100 dB @ 50/60 Hz

• Khả năng loại bỏ chế độ bình thường: >35 dB @ 50/60 Hz

• Tốc độ truyền thông: 2 thông điệp HART mỗi giây từ thiết bị hiện trường

Yêu cầu nguồn điện

• Phạm vi điện áp đầu vào: 24 V DC (+5%, -10%)

• Tiêu thụ tối đa: 7 W

• Tản nhiệt tối đa: 4 W

Môi trường

• Nhiệt độ hoạt động: -20°C đến +70°C (-4°F đến +158°F)

• Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)

• Độ ẩm: 5% đến 95% (không ngưng tụ)

Cách ly & Lắp đặt

• Cách ly điện galvanic: Cách ly khỏi đất và mạch logic

• Tùy chọn lắp đặt:

• Bản mạch cơ bản mô-đun

• Thanh ray DIN (ngang/dọc)

• Giá 19 inch (kèm bộ dụng cụ)

Vật Lý

• Kích thước (D x C x R): 10.4 x 10.2 x 4.5 cm

• Trọng lượng: 0.284 kg
