Mô-đun đầu vào giao tiếp HART Foxboro FBM214B P0927AH

Tổng quan

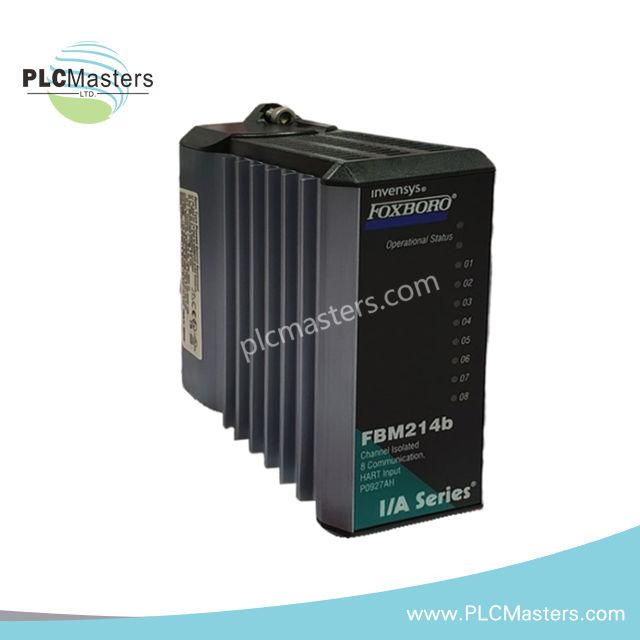

 Foxboro FBM214B P0927AH là một Mô-đun Đầu vào Giao tiếp HART hiệu suất cao. Nó hỗ trợ tám kênh đầu vào 4–20 mA cách ly, với tín hiệu số HART FSK chồng lên. Mỗi kênh hoạt động độc lập và bao gồm cách ly galvanic khỏi đất, logic và các kênh khác.

Thông số kỹ thuật

Chung

• Loại sản phẩm: Mô-đun Đầu vào Giao tiếp HART

• Số mô hình: FBM214B P0927AH

• Nhà sản xuất: Foxboro (Schneider Electric)

Đầu vào

• Kênh: 8 kênh đầu vào analog cách ly riêng biệt

• Phạm vi đầu vào analog: 4–20 mA

• Đầu vào HART: Tín hiệu số FSK qua 4–20 mA

• Điện trở cảm biến: 61.5 Ω danh nghĩa

• Tổng điện trở đầu vào: 280 Ω danh nghĩa

• Điện trở cấp nguồn ngoài: 282 Ω

• Điện trở cấp nguồn trong: 302 Ω

• Độ chính xác: ±0.03% toàn thang đo

• Hệ số nhiệt độ: 50 ppm/°C

• Độ phân giải: Chuyển đổi Sigma-Delta 15-bit

• Tốc độ cập nhật: 100 ms mỗi kênh

• Thời gian tích hợp: 500 ms

• Khả năng loại bỏ chế độ chung: >100 dB tại 50/60 Hz

• Khả năng loại bỏ chế độ bình thường: >35 dB tại 50/60 Hz

Cung cấp điện cho thiết bị hiện trường

• Cung cấp nội bộ: 24 V DC ±10% mỗi kênh

• Giới hạn dòng cung cấp vòng lặp: <37 mA mỗi kênh

• Trở kháng đầu ra: 20 Ω (bao gồm cả đầu cuối)

• Điện áp tối thiểu tại đầu cuối: 18.5 V DC tại 20.5 mA

Giao tiếp

• Giao thức: Fieldbus dự phòng

• Tốc độ: 2 Mbps

• Tốc độ tin nhắn HART: 2 tin nhắn mỗi giây

Cách ly

• Kênh với kênh: Cách ly galvanic

• Kênh với đất: Cách ly galvanic

• Kênh với logic: Cách ly galvanic

• Điện áp cách ly: 600 V AC trong 1 phút

Đánh giá môi trường

• Nhiệt độ hoạt động: -40 đến +105 °C (-40 đến +221 °F)

• Nhiệt độ lưu trữ: -40 đến +70 °C

• Độ ẩm tương đối: 5 đến 95%, không ngưng tụ

• Phù hợp môi trường: Lớp G3 (khắc nghiệt)

Yêu cầu nguồn điện

• Điện áp đầu vào: 24 V DC (+5%, -10%)

• Mức tiêu thụ điện: Tối đa 7 W

• Tỏa nhiệt: Tối đa 4 W

Vật lý

• Kích thước: 11.5 cm × 11 cm × 4.5 cm

• Trọng lượng: 0.32 kg
