GE IC693CHS391H IC693CHS391M IC693CHS391N Bảng mạch CPU

Tổng Quan Sản Phẩm

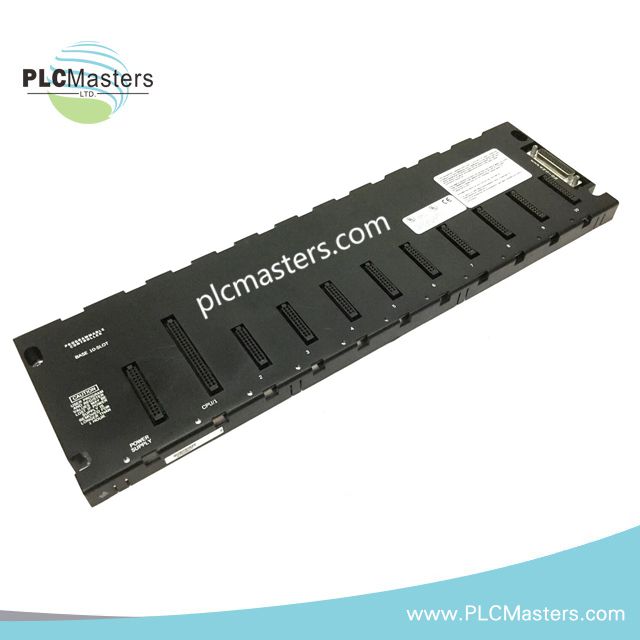

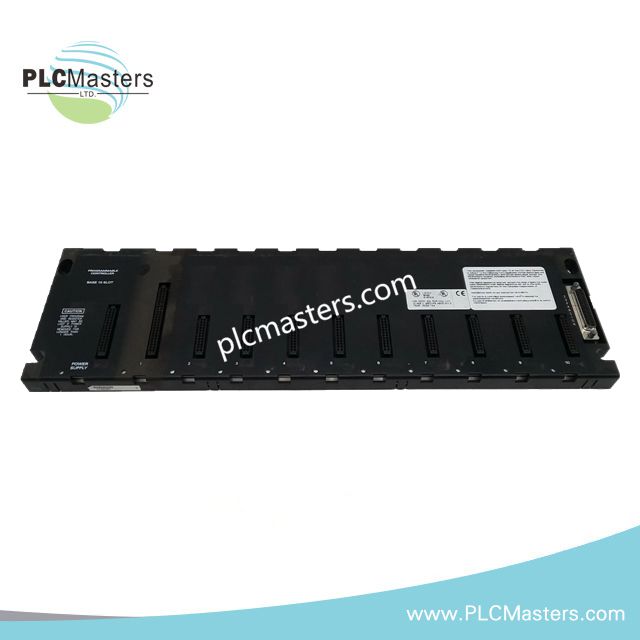

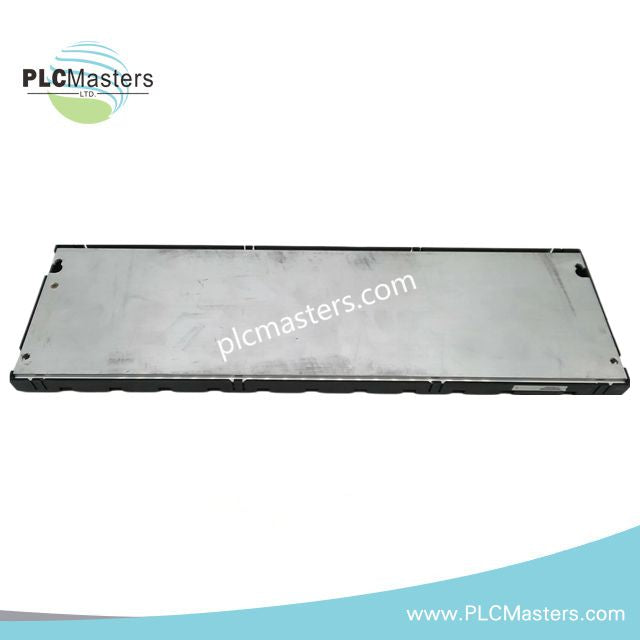

 GE IC693CHS391H là một bản mạch CPU mô-đun 10 khe được thiết kế cho hệ thống PLC Series 90-30. Nó cung cấp hỗ trợ cơ học chắc chắn và kết nối điện đáng tin cậy cho các mô-đun CPU, I/O và nguồn điện. Hơn nữa, bus tốc độ cao của nó đảm bảo giao tiếp liền mạch giữa tất cả các mô-đun được kết nối. Bản mạch này cho phép các kỹ sư xây dựng kiến trúc điều khiển linh hoạt và có thể mở rộng trong môi trường tự động hóa công nghiệp.

Tính Năng Chính và Điểm Nổi Bật

• Hỗ trợ lên đến 10 mô-đun, bao gồm CPU, nguồn điện, I/O rời và analog, và các mô-đun truyền thông.

• Bus tích hợp tốc độ cao Series 90-30 cho phép giao tiếp nhanh giữa các mô-đun.

• Lắp đặt trên bảng điều khiển hoặc ray DIN cung cấp các tùy chọn lắp đặt đa dạng cho các môi trường điều khiển khác nhau.

• Thiết kế sẵn sàng mở rộng hỗ trợ thêm các mô-đun I/O hoặc mô-đun chuyên dụng cho các ứng dụng có thể mở rộng.

• Kết cấu nhẹ nhưng bền bỉ chịu được điều kiện công nghiệp trong khi giảm thiểu diện tích hệ thống.

Thông Số Kỹ Thuật

• Mẫu mã: IC693CHS391H

• Dòng sản phẩm: GE Fanuc Series 90-30

• Loại: Bản mạch CPU mô-đun

• Số khe: 10 (1 CPU, 9 mô-đun I/O hoặc tùy chọn)

• Mô-đun tương thích: CPU, nguồn điện, I/O rời và analog, mô-đun truyền thông

• Bus backplane: Tích hợp tốc độ cao Series 90-30

• Điện áp: 5 V DC

• Dòng tải: 420 mA

• Đầu nối: 25 chân cái

• Tùy chọn lắp đặt: Lắp trên bảng điều khiển hoặc ray DIN

• Kích thước: 508 mm × 152 mm × 135 mm

• Trọng lượng: 2.27 kg

• Cấp bảo vệ: IP20 (không kín, sử dụng trong nhà công nghiệp)

• Môi trường hoạt động: Phù hợp điều kiện công nghiệp khắc nghiệt

• Số bản mạch CPU trên hệ thống: Tối đa 1

• Khe bản mạch mở rộng: 1

• Địa chỉ giá đỡ mặc định: Giá đỡ 0

• Trạng thái vòng đời sản phẩm: Ngừng sản xuất/Lỗi thời

Ứng Dụng Điển Hình

 IC693CHS391H là bản mạch lý tưởng cho các hệ thống tự động hóa công nghiệp yêu cầu điều khiển mô-đun và độ tin cậy cao. Ví dụ:

• Điều khiển quy trình trong các nhà máy sản xuất

• Tự động hóa nhà máy và dây chuyền lắp ráp

• Hệ thống giám sát năng lượng và tiện ích

• Giải pháp điều khiển tùy chỉnh yêu cầu mở rộng I/O linh hoạt

Câu Hỏi Thường Gặp

Q: Bản mạch này có hỗ trợ nhiều CPU không?
A: Không, hệ thống chỉ cho phép một CPU trên mỗi bản mạch IC693CHS391H.

Q: Những loại mô-đun nào có thể lắp đặt?
A: Các mô-đun tương thích bao gồm CPU, nguồn điện, I/O rời và analog, và mô-đun truyền thông.

Q: Có thể lắp trên ray DIN không?
A: Có, nó hỗ trợ cả lắp trên ray DIN và bảng điều khiển.

Q: Sản phẩm này còn hàng không?
A: IC693CHS391H đã ngừng sản xuất nhưng vẫn được hỗ trợ rộng rãi trong các ứng dụng công nghiệp.
