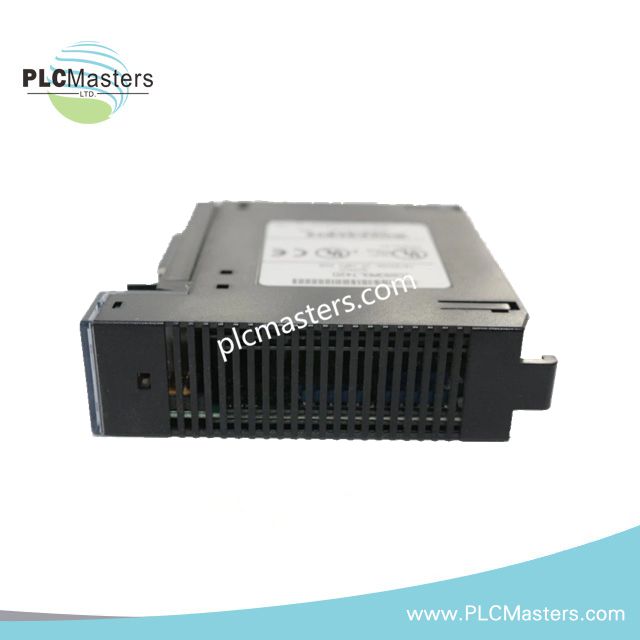

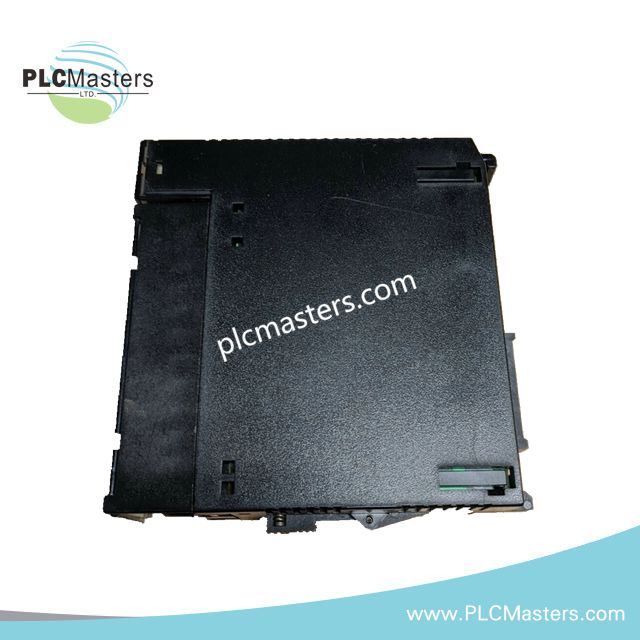

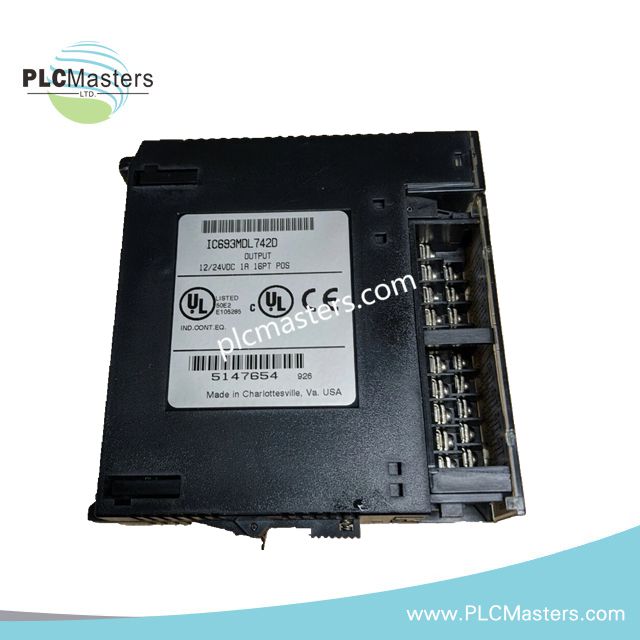

Mô-đun Đầu ra GE IC693MDL742D

Tổng quan sản phẩm

Mô-đun  GE IC693MDL742D là mô-đun đầu ra DC 12/24V hiệu suất cao được thiết kế cho hệ thống PLC Series 90-30. Nó cung cấp các đầu ra logic dương đáng tin cậy để điều khiển các thiết bị trường như solenoid, rơ le và đèn báo. Hơn nữa, mô-đun tích hợp Bảo vệ Ngắn mạch Điện tử (ESCP), ngăn ngừa hư hỏng do quá tải và đảm bảo sự ổn định vận hành lâu dài. Kỹ sư sẽ đánh giá cao thời gian phản hồi nhanh và đèn LED trạng thái rõ ràng cho mỗi kênh đầu ra.

Các tính năng & lợi ích chính

• 16 đầu ra nguồn: Hỗ trợ điều khiển độc lập 16 điểm với 1A mỗi kênh.

• Bảo vệ ngắn mạch điện tử: Bảo vệ các đầu ra khỏi quá tải, nâng cao độ tin cậy hệ thống.

• Cách ly cao: Cách ly 1500 V RMS giữa dây trường và phía logic tăng cường an toàn vận hành.

• Hai nhóm đầu ra: Hai nhóm gồm tám đầu ra giúp đơn giản hóa việc đi dây và chẩn đoán.

• Phản hồi nhanh: Thời gian phản hồi dưới 1 ms đảm bảo điều khiển chính xác cho các quy trình nhanh.

• Đèn LED chỉ báo: Mỗi đầu ra có đèn LED riêng cung cấp phản hồi trực quan ngay lập tức.

• Gọn nhẹ và bền bỉ: Kích thước 6.81″ x 8.07″ x 2.17″ (173 x 205 x 55 mm), trọng lượng chỉ 0.56 lbs.

Thông số kỹ thuật kỹ thuật

• Mẫu: IC693MDL742D

• Dòng sản phẩm: GE Fanuc Series 90-30

• Loại: Mô-đun đầu ra DC với ESCP

• Loại logic: Logic dương

• Số điểm ra: 16 đầu ra nguồn

• Điện áp ra: 12 VDC hoặc 24 VDC

• Dòng ra: 1 A mỗi điểm

• Nhóm ngõ ra: 2 nhóm, mỗi nhóm 8 ngõ ra

• Bảo vệ ngắn mạch: Có, điện tử cho từng ngõ ra

• Cách ly: 1500 V RMS

• Thời gian phản hồi: < 1 ms

• Đèn LED chỉ thị: Riêng biệt cho từng kênh

• Kích thước: 6,81″ x 8,07″ x 2,17″ (173 x 205 x 55 mm)

• Trọng lượng: 0,56 lbs

Ứng Dụng Điển Hình

The IC693MDL742D xuất sắc trong nhiều nhiệm vụ tự động hóa công nghiệp, bao gồm:

• Điều khiển solenoid, van và rơ le trong tự động hóa quy trình.

• Điều khiển đèn báo và thiết bị tín hiệu cho bảng điều khiển vận hành.

• Tích hợp với hệ thống PLC Series 90-30 trong các dây chuyền sản xuất.

• Sử dụng trong các hệ thống điều khiển rời rạc cho đóng gói, lắp ráp và xử lý vật liệu.

Câu hỏi thường gặp

Q: Module này có thể hoạt động ở cả 12V và 24V DC không?
A: Vâng, IC693MDL742D hỗ trợ cả 12V và 24V DC, mang lại sự linh hoạt trong tích hợp hệ thống.

Q: Bảo vệ ngắn mạch điện tử hoạt động như thế nào?
A: ESCP cách ly và bảo vệ từng ngõ ra một cách độc lập để ngăn ngừa quá tải và hỏng hệ thống.

Q: Dòng điện tối đa cho mỗi điểm ngõ ra là bao nhiêu?
A: Mỗi ngõ ra có thể cung cấp lên đến 1 Amp, phù hợp cho solenoid, rơ le và đèn.

Q: Module này có tương thích với các hệ thống PLC Series 90-30 cũ hơn không?
A: Vâng, nó hoàn toàn tương thích với tất cả các bộ điều khiển PLC Series 90-30.
