Mô tả

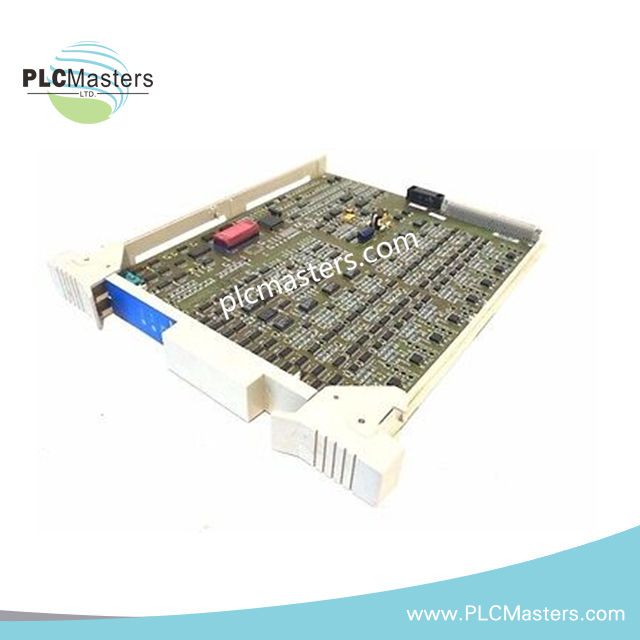

Honeywell 51304672-150 là thẻ Bộ xử lý đầu vào/đầu ra (IOP) đầu ra tương tự, được xác định là mẫu MC-PAOX03 trong tài liệu phần cứng điều khiển quy trình của Honeywell. Thẻ chuyển đổi lệnh đầu ra của bộ điều khiển thành tín hiệu dòng điện tương tự để điều khiển ở cấp hiện trường. Loại đầu ra được tài liệu ghi nhận là 4-20 mA, và mã linh kiện được liệt kê là phiên bản không tuân thủ CE trong hướng dẫn cấu hình phần cứng I/O của Honeywell.
Mô tả chức năng
MC-PAOX03 xử lý đầu ra tương tự trong hệ thống điều khiển Honeywell. Thẻ nhận lệnh đầu ra từ hệ thống điều khiển và cung cấp tín hiệu dòng điện tương ứng cho các thiết bị hiện trường, chẳng hạn như bộ định vị van điều khiển và các cơ cấu chấp hành vòng lặp dòng điện khác.
Giao diện 4-20 mA biểu thị đầu ra điều khiển quy trình được yêu cầu dưới dạng tín hiệu điện liên tục. Thiết bị nhận sử dụng tín hiệu này làm giá trị tham chiếu điều khiển, còn cách diễn giải theo đơn vị kỹ thuật thực tế được xác định bởi thiết bị hiện trường và cấu hình vòng lặp.
Nhận diện mẫu và cấu hình hệ thống
Tài liệu lập kế hoạch phần cứng của Honeywell xác định mã linh kiện như sau:
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu | MC-PAOX03 |
| Thương hiệu | Honeywell |
| Mã linh kiện | 51304672-150 |
| Loại sản phẩm | Thẻ IOP đầu ra tương tự |
| Chức năng I/O | Đầu ra tương tự (AO) |
| Nền tảng phần cứng | C200 / I/O Process Manager |
| Lớp phủ bảo vệ | Phiên bản được phủ lớp bảo vệ |
| Tuân thủ CE | Phiên bản không tuân thủ CE |
| Tín hiệu đầu ra | 4-20 mA |
Thông tin thứ tự cụ thể theo hậu tố rất quan trọng khi chọn thẻ thay thế. Honeywell liệt kê 51304672-150 cho phiên bản MC-PAOX03 phủ lớp bảo vệ phù hợp, không tuân thủ CE. Mã linh kiện CE tương ứng được liệt kê trong cùng hướng dẫn phần cứng là 51309152-175. Không nên xem các mã linh kiện này là có thể thay thế cho nhau nếu chưa kiểm tra các yêu cầu tuân thủ của hệ thống.
Lắp đặt và kiến trúc I/O
Card này thuộc kiến trúc I/O Process Manager được ghi nhận cho Honeywell C200 và các cấu hình điều khiển quy trình liên quan. Card IOP được lắp trong các khung card chuyên dụng; các cấu hình được hỗ trợ bao gồm khung card 15 khe và hai khung card 7 khe đặt bên trái và bên phải.
Đối với dự phòng đầu ra analog, Honeywell mô tả cách bố trí trong đó hai card IOP AO kết nối riêng biệt với một cụm đấu nối trường (FTA) loại đầu ra. Công tắc chọn tự động trên FTA chọn IOP điều khiển các đầu nối dây ngoài hiện trường. Đây là khả năng cấu hình ở cấp hệ thống, không xác nhận rằng bản thân một card đơn lẻ có thể hoạt động dự phòng.
Câu hỏi thường gặp
Q: Honeywell 51304672-150 là mô-đun đầu ra số hay analog?
A: Đây là mô-đun đầu ra analog, model MC-PAOX03. Chức năng đầu ra được ghi nhận là AO, không phải chuyển mạch số.
Q: 51304672-150 có tuân thủ CE không?
A: Không. Honeywell xác định 51304672-150 là mã linh kiện không tuân thủ CE. Mã đặt hàng tương ứng tuân thủ CE của MC-PAOX03 là 51309152-175.
Q: Có thể sử dụng MC-PAOX03 trong cấu hình đầu ra dự phòng không?
A: Honeywell mô tả cấu hình IOP AO dự phòng sử dụng hai card đầu ra và một FTA có công tắc chọn tự động. Cấu hình thực tế phải đáp ứng các yêu cầu áp dụng đối với phần cứng I/O và FTA.
