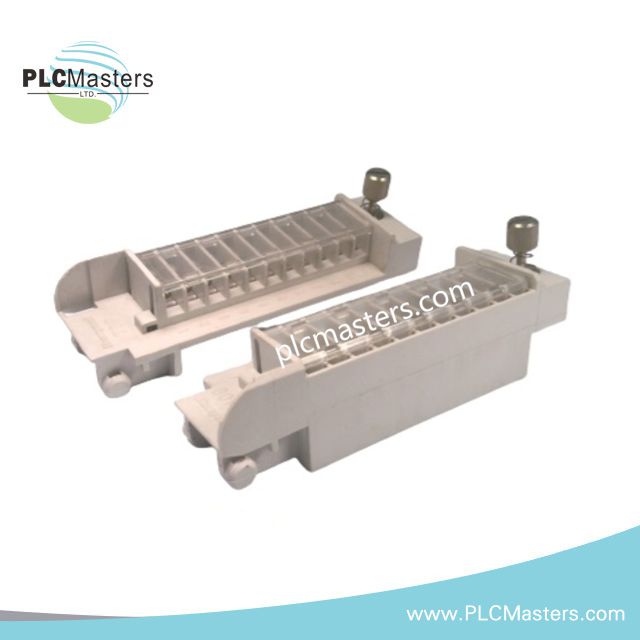

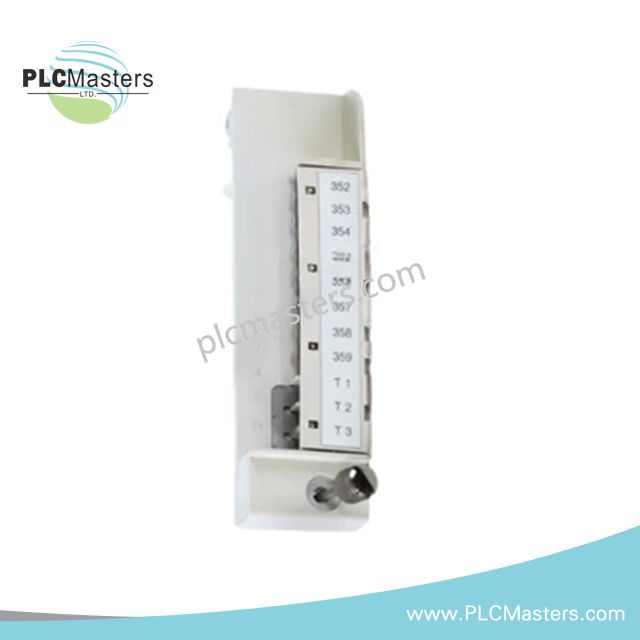

Mô-đun đấu nối I/O rời Honeywell 621-9950

Tổng quan

Honeywell 621‑9950 là mô-đun đầu cuối I/O rời có độ tin cậy cao, được thiết kế cho Hệ thống Điều khiển Phân tán (DCS) Honeywell 620/621. Mô-đun cung cấp giao diện vật lý giữa bộ điều khiển và các thiết bị kỹ thuật số ngoài hiện trường, đảm bảo định tuyến tín hiệu rõ ràng, xử lý điện áp ổn định và bảo vệ chống đột biến điện. Mô-đun hỗ trợ 16 kênh riêng lẻ, xử lý tín hiệu kỹ thuật số 11–28 VDC và cung cấp khả năng điều khiển tải lên đến 2 A cho mỗi kênh.

Mô-đun này được sử dụng rộng rãi trong môi trường công nghiệp cho các ứng dụng như máy bơm, rơ-le, động cơ, van và solenoid, giúp đảm bảo hệ thống vận hành ổn định, cách ly điện và khả năng chống nhiễu cao.

Thông số kỹ thuật

Thông số điện

• Số kênh: 16 điểm đầu cuối I/O rời

• Dải điện áp: 11–28 VDC

• Dòng điện đầu ra: 2 A cho mỗi kênh

• Dòng điện đột biến: 5 A trong 10 ms (không lặp lại)

• Dòng rò ở trạng thái tắt: ~5 mA (điển hình)

• Độ sụt điện áp ở trạng thái bật: ~2 VDC tại 2 A

• Cầu đấu yêu cầu: Honeywell 621‑9949

Thông số cơ khí

• Kích thước (đóng gói): 28.5″ × 25.5″ × 22.5″

• Trọng lượng: 1 lbs

• Lắp đặt: Phù hợp với các giá đỡ DCS Honeywell 620/621

Tính năng chính

• Giao diện I/O rời 16 kênh, hỗ trợ truyền tín hiệu kỹ thuật số ổn định

• Tương thích với tín hiệu 11–28 VDC

• Cung cấp 2 A cho mỗi kênh để điều khiển các tải công suất lớn

• Thiết kế chịu được đột biến điện, đảm bảo độ tin cậy cấp công nghiệp

• Tương thích với các hệ thống DCS Honeywell 620/621

Ứng dụng

Phù hợp để sử dụng trong các hệ thống tự động hóa công nghiệp như:

• Điều khiển và giám sát trạm bơm

• Điều khiển rơ-le và van solenoid

• Thu thập tín hiệu kỹ thuật số từ động cơ và thiết bị cơ khí

• Đầu cuối giao diện thiết bị ngoài hiện trường cho các hệ thống điều khiển quy trình

Câu hỏi thường gặp

Câu hỏi 1: Mô-đun này có hỗ trợ đột biến điện lặp lại không?
Trả lời 1: Mô-đun được thiết kế để chịu dòng điện đột biến không lặp lại 5 A / 10 ms. Việc sử dụng đột biến liên tục cần nằm trong thông số thiết kế.

Câu hỏi 2: Mô-đun có thể hoạt động dưới 10 VDC không?
Trả lời 2: Khuyến nghị duy trì điện áp trong dải 11–28 VDC để đạt hiệu suất tối ưu.

Câu hỏi 3: Mô-đun này có tương thích với các bộ điều khiển khác ngoài dòng Honeywell 620/621 không?
Trả lời 3: Mô-đun được thiết kế riêng cho các hệ thống DCS Honeywell 620/621 và chưa được xác minh về khả năng tương thích với bộ điều khiển của bên thứ ba.
