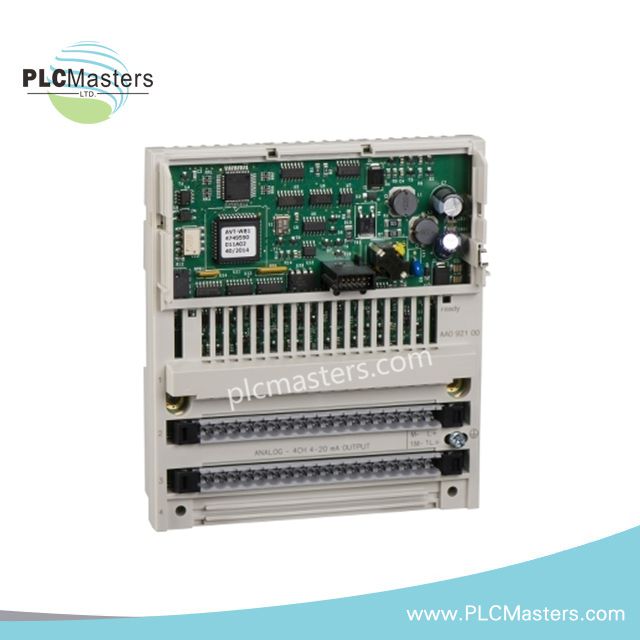

Mô-đun Đầu ra Tương tự Phân phối Schneider 170AAO92100

Tổng quan

The Schneider 170AAO92100 là một Mô-đun đầu ra tương tự phân tán được thiết kế để sử dụng với nền tảng tự động hóa Modicon Momentum. Nó cung cấp chức năng đầu ra tương tự đáng tin cậy và hiệu quả cho nhiều ứng dụng công nghiệp, hỗ trợ cả tín hiệu đầu ra ±10V và 4-20 mA. Với độ phân giải 16-bit, mô-đun đảm bảo kiểm soát và giám sát chính xác các hệ thống tương tự trong môi trường tự động hóa. Nó được xây dựng để bền bỉ và cung cấp các tính năng bảo vệ thiết yếu, làm cho nó phù hợp với điều kiện công nghiệp khắc nghiệt.

Thông số kỹ thuật

• Số model: 170AAO92100

• Nhà sản xuất: Schneider Electric

• Dòng sản phẩm: Modicon Momentum

• Loại: Mô-đun đầu ra tương tự phân tán

• Số lượng kênh đầu ra: 4

• Loại tín hiệu đầu ra: ±10V, 4-20 mA

• Độ phân giải: 16-bit có dấu

• Độ chính xác:

• ±0.2% của thang đo đầy đủ tại 25°C (±10V)

• ±0.25% của thang đo đầy đủ tại 60°C (±10V)

• ±0.4% của thang đo đầy đủ tại 25°C (4-20 mA)

• ±0.5% của thang đo đầy đủ tại 60°C (4-20 mA)

• Độ trôi nhiệt độ:

• 10% của thang đo đầy đủ/°C (±10V)

• 30% của thang đo đầy đủ/°C (4-20 mA)

• Thời gian cập nhật: 2 ms

• Công suất tiêu tán: 8.5 W

• Yêu cầu nguồn bên ngoài: ±30 V DC, 24 V DC

• Điện dung tải tối đa: 1 µF

• Trạng thái lỗi: Giữ, Đặt lại về thang đo đầy đủ, hoặc Đặt lại về không

Kích thước và Trọng lượng

• Chiều rộng: 141.5 mm

• Độ sâu: 47.5 mm

• Chiều cao: 125 mm

• Trọng lượng: 0.215 kg

Bảo vệ và cách ly

• Cách ly: 500 V AC giữa các kênh và đất

• Bảo vệ: Cầu chì chậm bên trong 2 A, bảo vệ ngắn mạch đầu ra

• Bảo vệ đảo cực: Bên trong

Chi tiết Môi trường và Chứng nhận

• Nhiệt độ hoạt động: 0 đến 60°C (32 đến 140°F)

• Nhiệt độ lưu trữ: -40 đến 85°C (-40 đến 185°F)

• Độ ẩm tương đối: 95% không ngưng tụ

• Độ cao hoạt động: ≤ 5000 m (16,404.2 ft)

• Chứng nhận: UL, CSA, CE

• Kháng phóng tĩnh điện: 4 kV tiếp xúc, 8 kV không khí (IEC 801-2)

• Kháng điện từ trường: 9.1 V/m (80 đến 1000 MHz, IEC 801-3)
