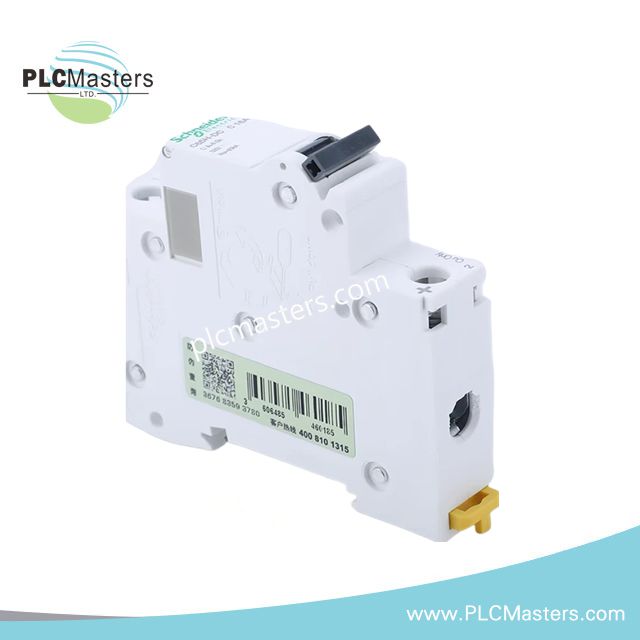

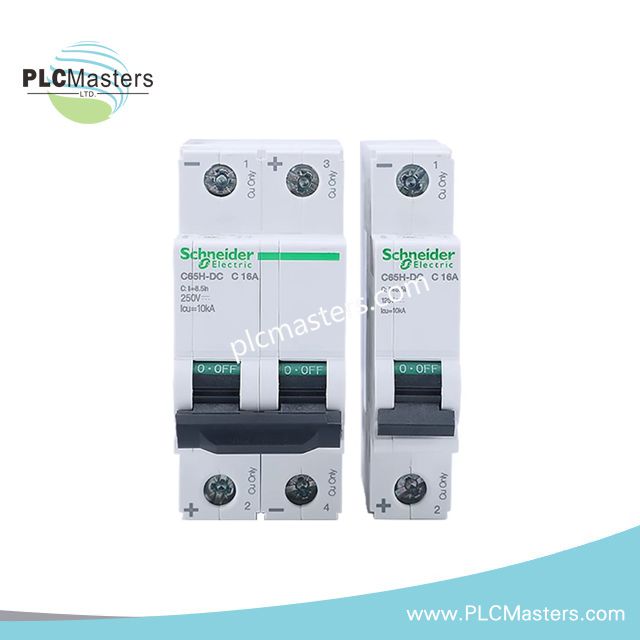

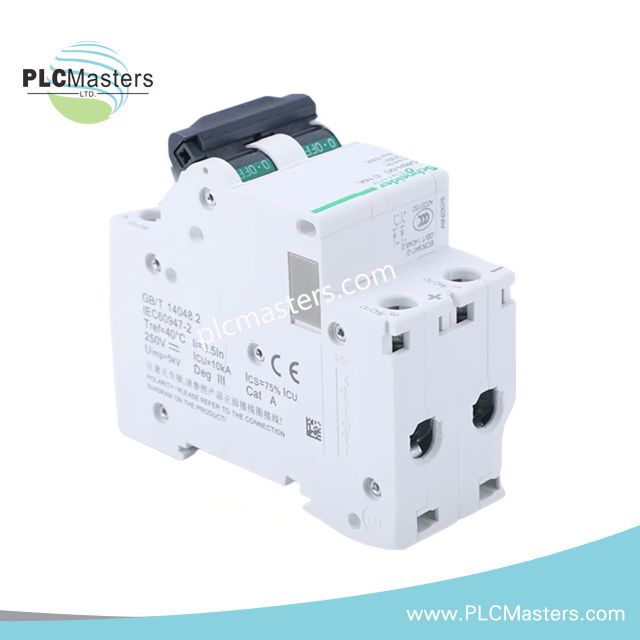

Bộ ngắt mạch thu nhỏ Schneider C65H-DCC10A

Mô tả sản phẩm

Schneider C65H‑DCC10A là cầu dao nhỏ gọn chắc chắn, được thiết kế đặc biệt cho hệ thống DC điện áp thấp. Nó cung cấp bảo vệ đáng tin cậy chống quá tải và ngắn mạch, đảm bảo vận hành an toàn trong các mảng quang điện, lưu trữ pin và mạng DC công nghiệp. Hơn nữa, thiết kế mô-đun nhỏ gọn cho phép tích hợp liền mạch vào bảng phân phối chuẩn thanh ray DIN, tối ưu hiệu quả lắp đặt. Cầu dao có đặc tính ngắt dòng dạng C, phù hợp cho các mạch có dòng khởi động trung bình như động cơ hoặc bộ điều khiển LED. Việc tuân thủ các tiêu chuẩn IEC 60947‑2 và IEC 60898‑2 đảm bảo an toàn và hiệu suất trong các ứng dụng đòi hỏi cao.

Ngoài ra, C65H‑DCC10A cung cấp dung lượng ngắt cao, đảm bảo ngắt an toàn dòng sự cố lên đến 10 kA. MCB này hỗ trợ nhiệt độ vận hành rộng và có độ bền cơ học, điện lâu dài, giảm tần suất bảo trì và tăng độ tin cậy hệ thống. Kỹ sư được lợi từ khả năng tương thích đầu cuối đa dạng, hỗ trợ dây 1–25 mm² cho thiết kế hệ thống linh hoạt. Ví dụ, nó có thể phục vụ cả hệ thống năng lượng mặt trời quy mô nhỏ và các mạch DC công nghiệp lớn hơn, cung cấp bảo vệ nhất quán và đáng tin cậy trên nhiều ứng dụng.

Lợi ích chính

• Cung cấp bảo vệ đáng tin cậy chống quá tải và ngắn mạch trong hệ thống DC.

• Thiết kế nhỏ gọn, mô-đun cho phép tích hợp dễ dàng vào thanh ray DIN và tối ưu không gian.

• Dung lượng ngắt cao đảm bảo ngắt dòng sự cố an toàn.

• Đặc tính ngắt dòng dạng C hỗ trợ các mạch có dòng khởi động trung bình.

• Hỗ trợ dải nhiệt độ rộng, nâng cao độ tin cậy khi vận hành.

• Dung lượng đầu cuối linh hoạt cho phép tích hợp dễ dàng vào các mạng DC đa dạng.

Thông số kỹ thuật

• Loại sản phẩm: CB Miniature (MCB)

• Phạm vi: Multi 9 – C65H DC

• Cực: CB DC 2 cực

• Dòng định mức: 10 A

• Điện áp định mức hoạt động: 250 V DC

• Công suất ngắt: 10 kA tại 250 V DC

• Đường cong ngắt: Đường cong C (bảo vệ chung, dòng khởi động vừa phải)

• Phương pháp lắp đặt: Thanh DIN đối xứng 35 mm

• Khả năng đầu cuối: 1 đến 25 mm²

• Độ bền cơ học: Lên đến 20.000 lần vận hành

• Độ bền điện: Lên đến 10.000 lần vận hành

• Nhiệt độ hoạt động: -30°C đến +70°C

• Tiêu chuẩn: IEC 60947‑2, IEC 60898‑2

Ứng Dụng Điển Hình

• Lắp đặt quang điện mặt trời và hệ thống lưu trữ pin.

• Phân phối và điều khiển nguồn DC công nghiệp.

• Hệ thống động cơ với dòng khởi động vừa phải.

• Hệ thống nguồn dự phòng và mạch DC UPS.

• Bất kỳ mạng DC điện áp thấp nào cần bảo vệ đáng tin cậy.

Câu hỏi thường gặp

Q1: Điện áp tối đa mà C65H‑DCC10A có thể chịu được là bao nhiêu?
A1: Bộ ngắt được định mức lên đến 250 V DC, phù hợp với hầu hết các mạng DC điện áp thấp.

Q2: Bộ ngắt này có thể xử lý dòng tăng vọt từ động cơ hoặc đèn LED không?
A2: Có, đặc tính ngắt dòng dạng C của nó phù hợp với dòng khởi động vừa phải mà không gây ngắt nhầm.

Q3: MCB được gắn vào bảng điều khiển như thế nào?
A3: Nó được thiết kế để gắn trên thanh DIN 35 mm, giúp việc lắp đặt và tháo gỡ trở nên đơn giản.

Q4: Nó cần bảo trì gì?
A4: C65H‑DCC10A yêu cầu bảo trì tối thiểu nhờ độ bền cơ học và điện cao.
